Type 8032 / SE32
Technische Daten
6.2.6

Fluidische Daten

Leitungsdurchmesser
Art der Flüssigkeit
Feststoffanteil
Flüssigkeitstemperatur (siehe Abb. 2)
• mit Sensor-Fitting S030 aus
PVC
• mit Sensor-Fitting S030 aus
PP
• mit S030 Sensor-Fitting aus
Edelstahl, Messing oder
PVDF
Flüssigkeitsdruck
• mit S030 Sensor-Fitting aus
Metall
• mit S030 Sensor-Fitting aus
Kunststoff
Durchflussmessung
• Messbereich
Hängt vom verwendeten
Sensor-Fitting ab.
Der geeignete Durchmesser
eines S030-Sensor-Fittings
wird anhand der Durchfluss-/
DN-/Flüssigkeitsgeschwin-
digkeits-Diagramme in
Kapitel 7.2.1 bestimmt.
Siehe Bedienungsanleitung
des jeweiligen Sensor-Fittings
(S030).
max. 1 %
• 0 °C...+50 °C
• 0 °C...+80 °C
• -15 °C...+100 °C
• PN16 max.
1)
• PN10 max.
1)
• 0,3...10 m/s,
• Messabweichung
- mit Standard-
K-Faktor des
S030-Sensor-Fittings
- mit K-Faktor mittels
eines Kalibrierverfahrens
(Teach-In) bestimmt
• Linearität
2)
• Wiederholbarkeit
2)
nicht durch UL bewertet
1)
Diese Werte wurden unter folgenden Referenzbedingungen bestimmt:
2)
Flüssigkeit = Wasser, Wasser- und Umgebungstemperatur von 20 °C,
Berücksichtigung der Mindestein- und -auslaufstrecken, angepasste
Rohrabmessungen.
P [bar]
16
15
14
13
12 PVC + PP
11
10
9
PVDF
8
7
6
5
4
PVC (PN10)
3
2
1
0
-15 0 +20

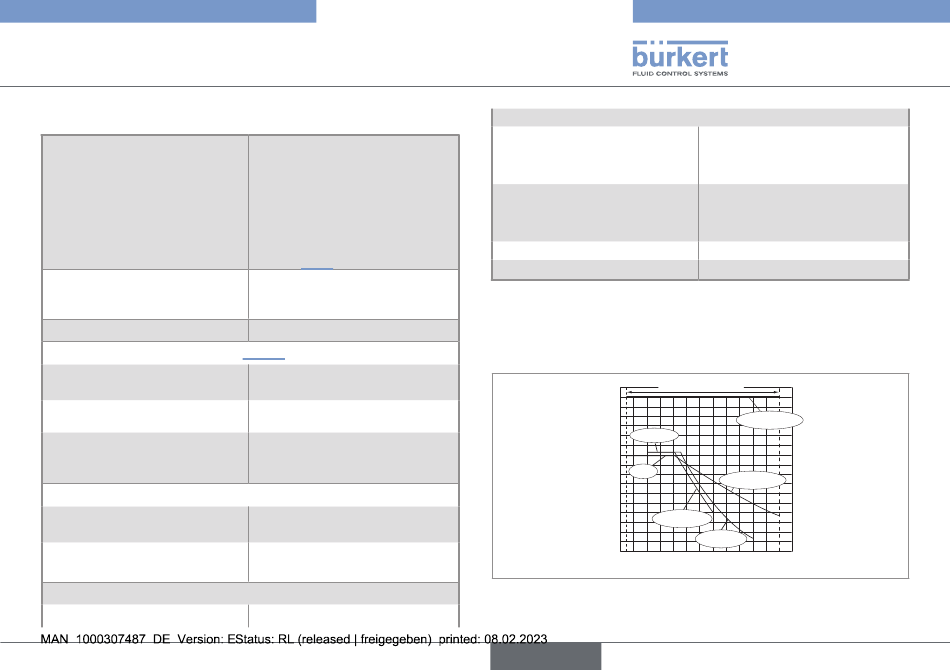

Abb. 2: Temperatur-/Druckabhängigkeit des 8032, abhängig vom
Werkstoff des S030 Sensor-Fittings
deutsch
- ±3 % vom Messwert
2)
- ±1 % des Messwerts
(für Teach-In-Durchfluss)
• ± 0,5 % des Endwerts
• ±0,4 % des Messwerts
A
Metall (PN16)
PVDF (PN10)
PP (PN10)
+40 +60 +80 +100
T [°C]
2)
15
