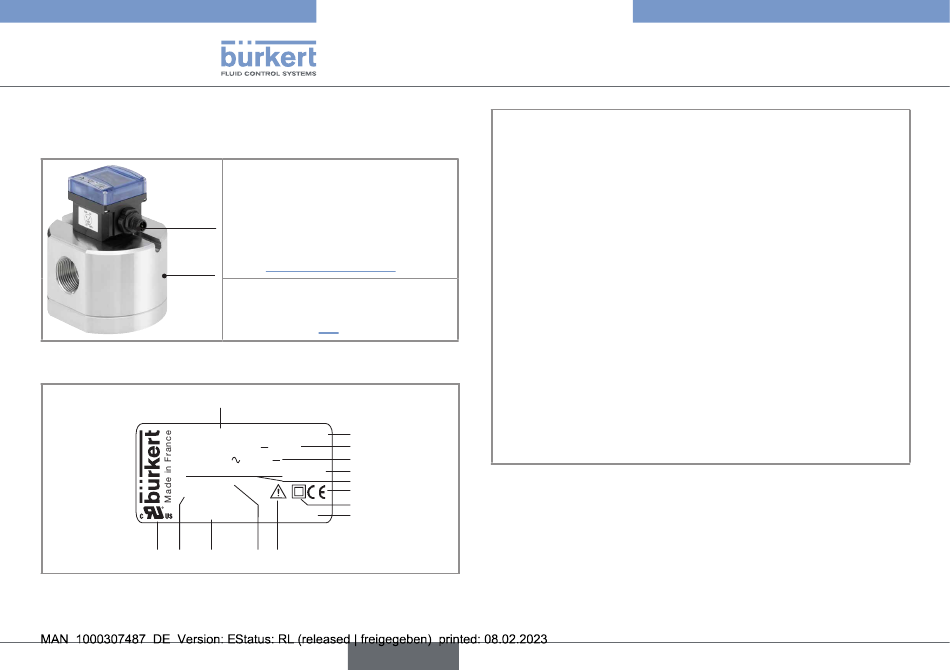

5.3 Aufbau des SE32 mit Sensor-
Fitting S077
B
A
5.4

Beschreibung des Typschilds

1
FLOW : SE32/8032 PV
SUPPLY:12-36V... 80mA
REL: 30V
PV:12-36V / 4-20mA
0.3-10m/s
S-N:1110
00560547
14 13 12
10
A: Sensor-Fitting Typ S077 ein-
schließlich Durchflusssensor mit
Ovalrädern.
Bedienungsanleitungen für das
Sensor-Fitting S077 sind zu finden
unter country.burkert.com.
B: Durchflusstransmitter/Durch-
flussschwellendetektor Typ SE32
(siehe Kapitel 5.1).
2
HALL
3
4
or 60V...
5
IP65
6
7
8
W45LP
9
11 10
deutsch
Type 8032 / SE32
Beschreibung
1. Gemessener Prozesswert und Gerätetyp
2. Sensortyp
3. Spannungsversorgung mit maximaler Stromaufnahme
4. Daten des Ein/Aus-Ausgangs
5. Schutzklasse des Geräts
6. Daten des Stromausgangs
7. Konformitätskennzeichnung
8. Symbol als Hinweis darauf, dass das System mit einer dop-
pelten oder verstärkten Isolierung geschützt ist
9. Herstellungscode
10. Warnung:
Vor dem Einsatz des Geräts die in der Bedienungsanleitung
beschriebenen technischen Daten berücksichtigen
11. Messbereich der Durchflussmenge
12. Artikelnummer
13. Seriennummer
14. Zertifizierung
Abb. 1: Typschild (Beispiel)
