Ein- und Ausgänge
Den Klemmen 12 und 13 am UMG96S können
wahlweise folgende Funktionen zugeordnet
werden:
0 = Impulsausgang,
1 = Digitalausgang,
2 = Analogausgang (Option),
3 = Digitaleingang (Option),
4 = Profibus-Remote Ausgang (Option),
5 = HT/NT Umschaltung über einen
Digitaleingang (Option),
6 = Synchronisieren der Speicherung von
Speicher-Profil 1 über einen
Digitaleingang (Option).
Die gewünschte Funktion (0..6) wird in die
Adresse 002 entsprechend Klemme 12 oder die
Adresse 003 entsprechend Klemme 13 ge-
schrieben.

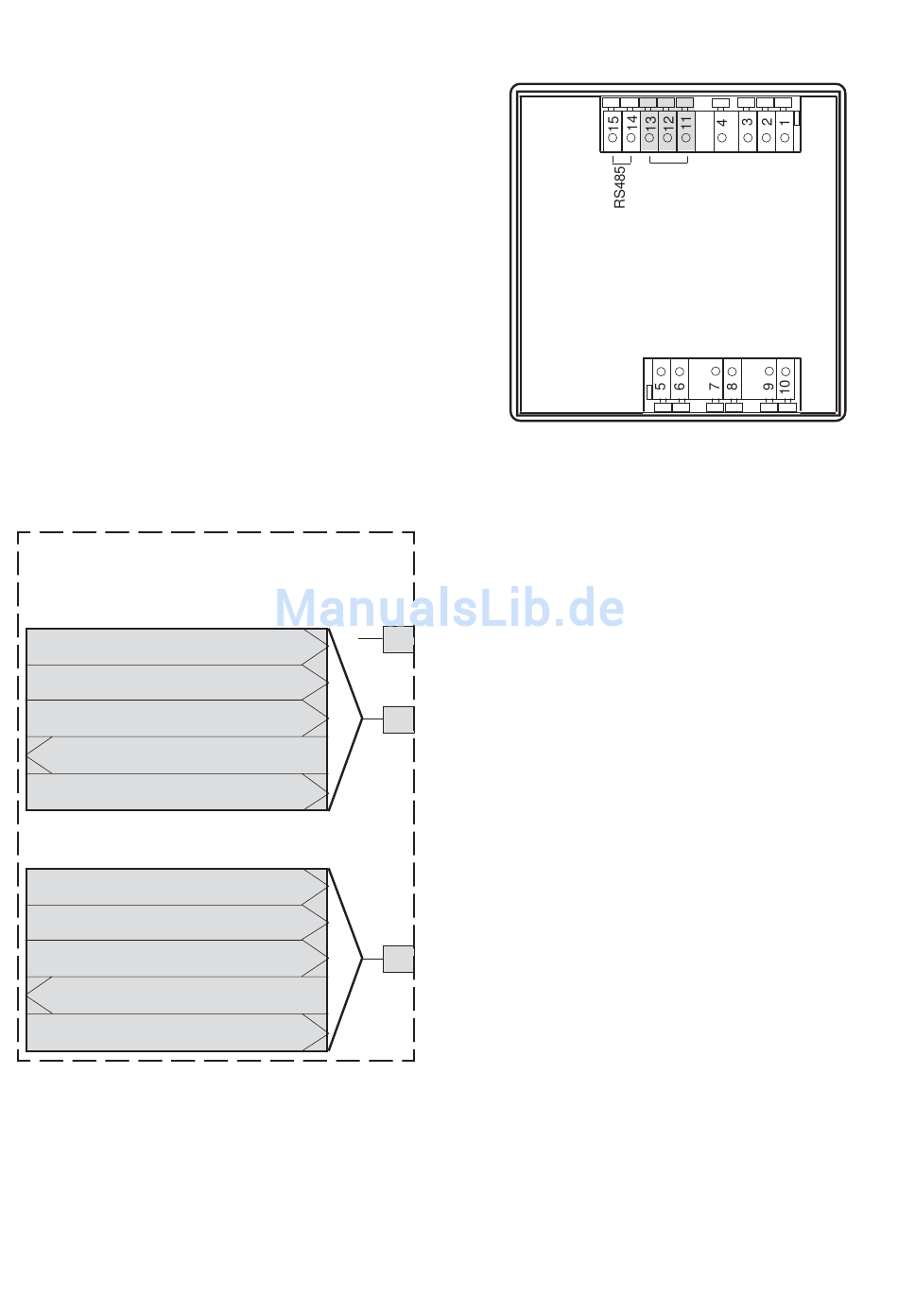

UMG96S
Input/Output 1 (002)
Impulsausgang Wp (002 =0)
Digitalausgang (002 = 1)
Analogausgang (002 = 2)
Digitaleingang (002 = 3,5)
Profibus-Remote (002 = 4)
Input/Output 2 (003)
Impulsausgang Wq (003 =0)
Digitalausgang (003 = 1)
Analogausgang (003 = 2)
Digitaleingang (003 = 3,5)
Profibus-Remote (003 = 4)
Seite 60
Die gleichzeitige Nutzung verschiedener Funk-
tionen auf einer Klemme ist nicht möglich. Die
gleichzeitige Nutzung unterschiedlicher Funkti-
onen auf unterschiedlichen Klemmen ist mög-
lich. Dabei ist zu beachten, dass der gemein-
same Bezug für die Klemmen 12 und 13 auf der
Klemme 11(+) liegt.
+
11
Kombinationsmöglichkeiten der Ein- und Aus-
gänge:
a) 2 Digitalausgänge,
12
b) 2 Digitaleingänge,
c) 2 Analogausgänge,
d) 1 Digitalausgang und 1 Analogausgang,
e) 1 Digitalausgang und 1 Digitaleingang.
13
Mess- und
I / O
Betriebs-
spannung
Strommessung
