Digitaleingänge - janitza UMG96S Betriebsanleitung

HT/NT Umschaltung
Wird dem Digitaleingang 1 die Funktion "5" zu-
gewiesen, so kann über diesen Digitaleingang
zwischen dem Wirkarbeitszähler HT und dem
Wirkarbeitszähler NT umgeschaltet werden.
Liegt am Digitaleingang keine Spannung, so
wird in die Adresse 071 eine 0 geschrieben.
Liegt am Digitaleingang eine Spannung, so wird
in die Adresse 071 eine 1 geschrieben.
Wird dem Digitaleingang 2 die Funktion "5" zu-
gewiesen, so kann über diesen Digitaleingang
zwischen dem Blindarbeitszähler HT und dem
Blindarbeitszähler NT umgeschaltet werden.
Liegt am Digitaleingang keine Spannung, so
wird in die Adresse 072 eine 0 geschrieben.
Liegt am Digitaleingang eine Spannung, so wird
in die Adresse 072 eine 1 geschrieben.
Adr. 071 = 0; Wirkarbeitszähler NT aktiv.
Adr. 071 = 1; Wirkarbeitszähler HT aktiv.
Adr. 072 = 0; Blindarbeitszähler NT aktiv.
Adr. 072 = 1; Blindarbeitszähler HT aktiv.
Adr. 002 = 5; Digitaleingang 1 wird zur HT/NT
Umschaltung für die Wirkarbeit verwendet.
Adr. 002 = 6; Digitaleingang 1 wird zur HT/NT
Umschaltung für die Wirkarbeit und die Blindar-
beit verwendet.
Adr. 003 = 5; Digitaleingang 2 wird zur HT/NT
Umschaltung für die Blindarbeit verwendet.
Adr. 003 = 6; Digitaleingang 2 wird zur HT/NT
Umschaltung für die Wirkarbeit und die Blindar-
beit verwendet.
Betriebsspannung
Digitaleingang 1
Digitaleingang 2
UMG96S
Digitaleingänge

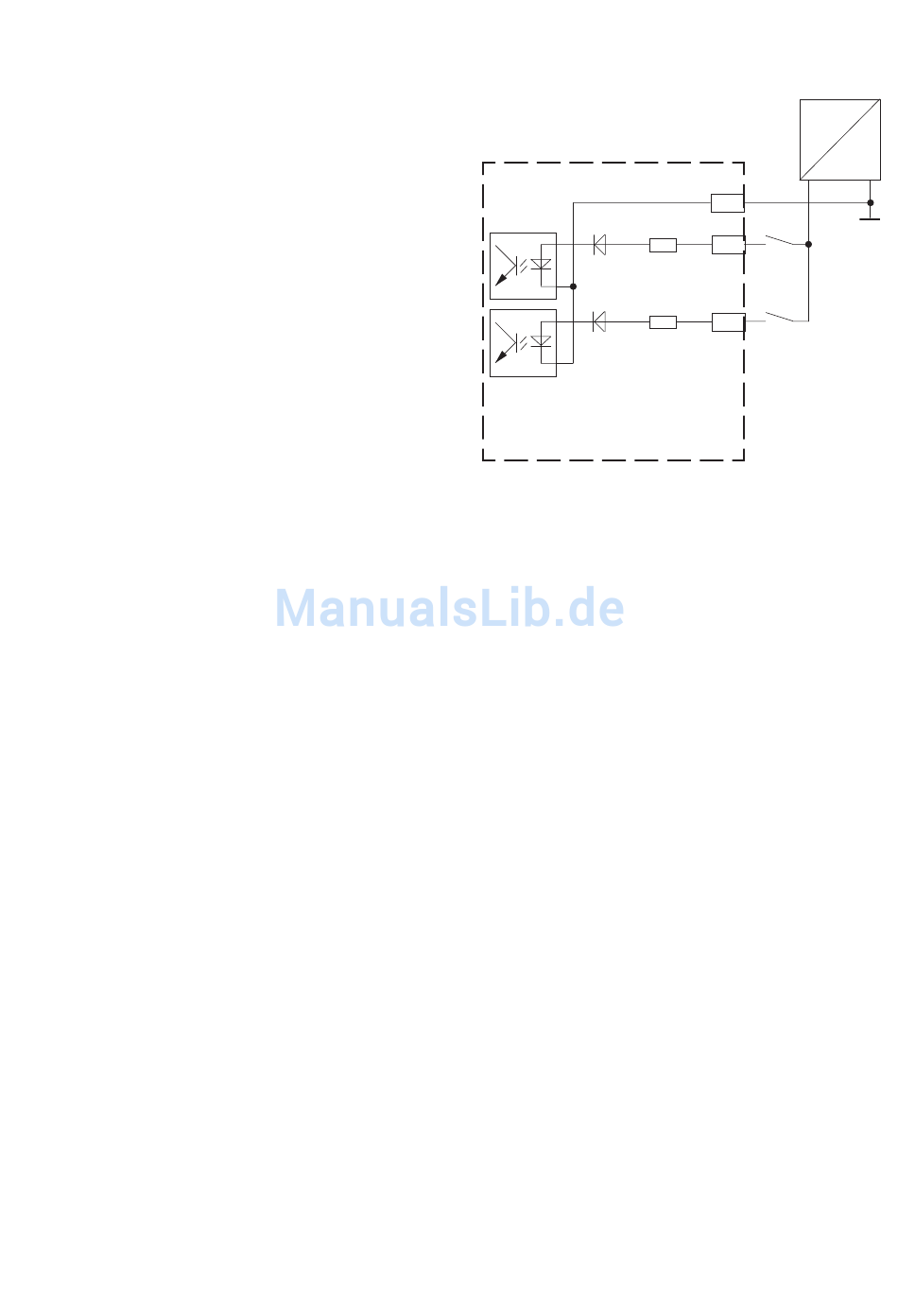

Abb.: Anschlussbeispiel für die Digitaleingänge.
Für die HT/NT Blindarbeitszähler wird nur die
induktive Blindarbeit verwendet. Wird keine HT/
NT Umschaltung für die Blindarbeit verwendet,
so wird auf die Adr. 426 die induktive Blindar-
beit und auf Adr. 428 die kapazitive Blindarbeit
gespeichert.
Für die HT/NT Wirkarbeitszähler wird nur die
bezogene Wirkarbeit verwendet. Wird keine
HT/NT Umschaltung für die Wirkarbeit verwen-
det, so wird auf Adr. 422 die bezogene Wirk-
arbeit und auf Adr. 424 die gelieferte Wirkarbeit
gespeichert.
Die HT/NT Umschaltung über Profibus ist für
die Wirk- und Blindarbeit nicht möglich.
Externe
230V AC
24V DC
+
0V
11
5k
12
S1
5k
13
S2
Seite 73
-
