Janitza electronics GmbH
Vor dem Polstück 1
D-35633 Lahnau
Support Tel. 0049 6441 9642-22
Fax 0049 6441 9642-30
e-mail: info@janitza.com
Internet: http://www.janitza.com

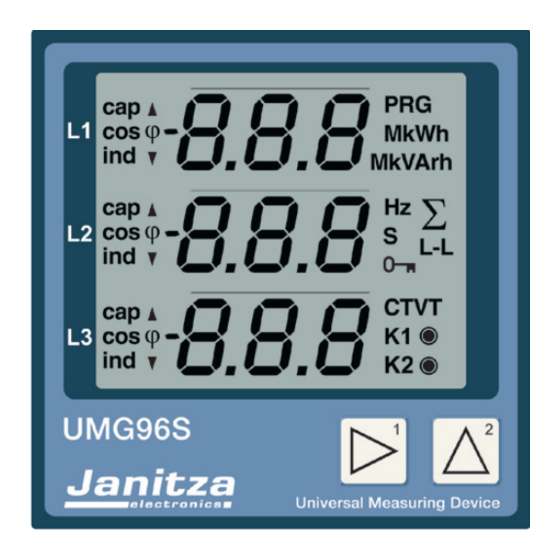

Universal Measuring Device
UMG 96S
Installation und Inbetriebnahme
Description of functions
M-BUS (Standard)

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für janitza UMG 96S

Inhaltszusammenfassung für janitza UMG 96S

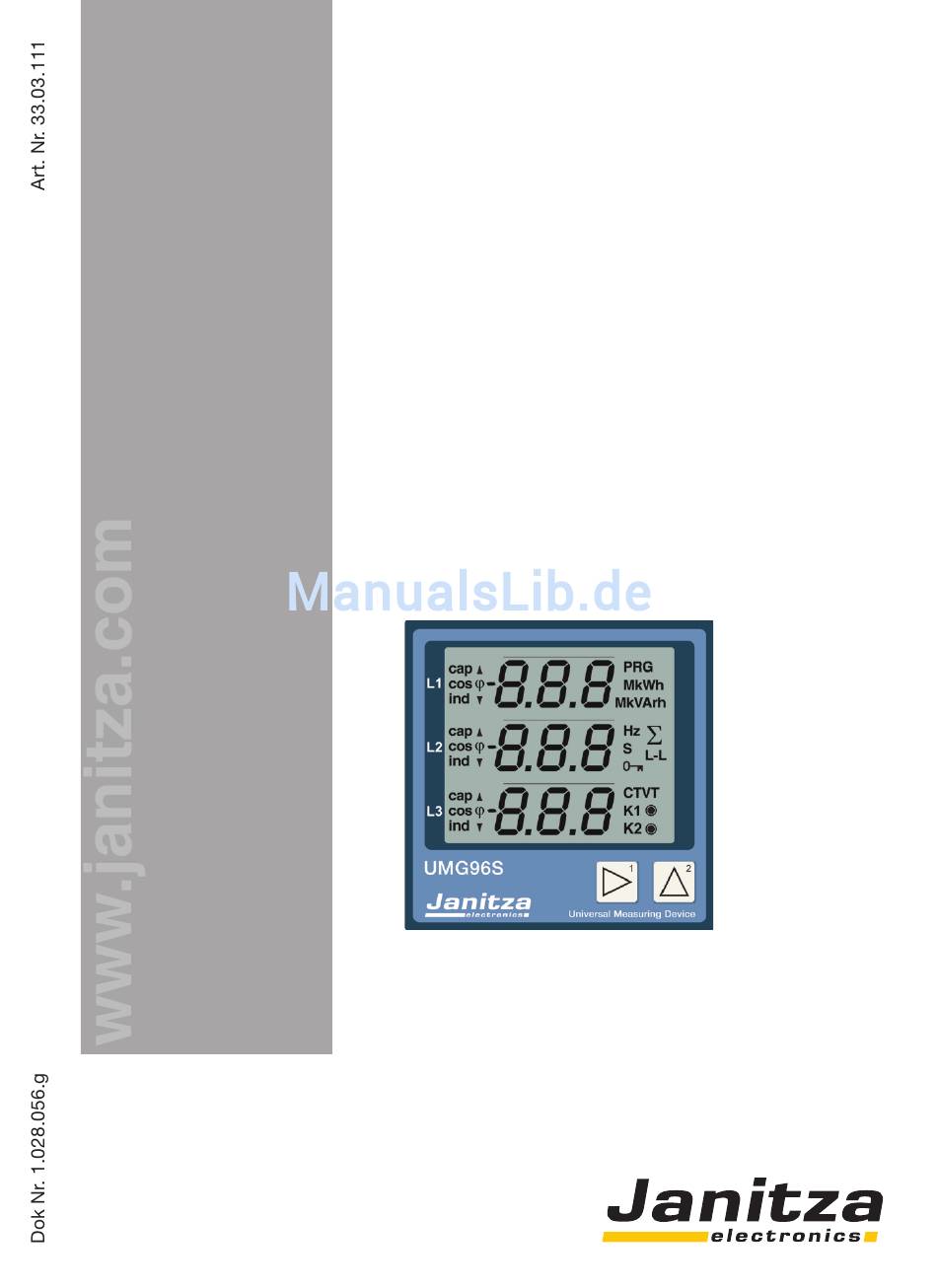

  • Seite 1 Universal Measuring Device UMG 96S Installation und Inbetriebnahme Description of functions M-BUS (Standard) Janitza electronics GmbH Vor dem Polstück 1 D-35633 Lahnau Support Tel. 0049 6441 9642-22 Fax 0049 6441 9642-30 e-mail: info@janitza.com Internet: http://www.janitza.com...
  • Seite 2 UMG 96S / Deutsch...

  • Seite 3: Inhaltsverzeichnis

    UMG 96S / Deutsch Inhalt Allgemeines Copyright Geschützte Markenzeichen Kommentare zum Handbuch Haftungsauschluß Angewendete Normen Leistungsmerkmale Anwendungshinweise Anschluss der Busleitung Einstellung der Parameter M-Bus Adresse Primäradresse Sekundäradresse Baudrate Anzahl der Datenpunkte Aufbau des RSP_UD2-Telegramms Liste der Datenpunkte Telegramm M-Bus Test Datenstring M-Bus Auszug der Auswertung über M-Bus Scanner...

  • Seite 4: Allgemeines

    Handbuch unklar erscheint, lassen Sie es uns bitte wissen und schicken Sie uns eine EMAIL an: info@janitza.de Haftungsauschluß Janitza electronics GmbH übernimmt keinerlei Verantwortung für Fehler oder Mängel innerhalb dieses Handbuches und übernimmt keine Verpflich- tung, den Inhalt dieses Handbuchs auf dem neuesten Stand zu halten. Angewendete Normen...

  • Seite 5: Leistungsmerkmale

    UMG 96S / Deutsch Leistungsmerkmale • Adressierung über Primäradresse (0..250) • Adressierung über Sekundäradresse • Baudraten: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 Baud • Keine automatische Baudratenerkennung • Frei wählbare Anzahl der Datenpunkte (0 .. 39) • Unterstützt die Protokolltypen: SND_NKE/$E5 und REQ_UD2/RSP_UD2 •...
  • Seite 6 UMG 96S / Deutsch Option RS232 Option RS485 M-Bus Schnittstelle Abb.1. UMG96S mit M-Bus Schnittstelle.

  • Seite 7: Anschluss Der Busleitung

    UMG 96S / Deutsch Anschluss der Busleitung • Der Anschluss erfolgt über die 9-polige DSUB Buchse am UMG96S. • Verwenden Sie den mitgelieferten Stecker. • Schließen Sie die ankommende Leitung „M+“ an die Klemme 4 im Stecker und „M-“ an Klemme 2.

  • Seite 8: Einstellung Der Parameter

    UMG 96S / Deutsch Einstellung der Parameter Die Parameter für die Primäradresse, die Baudrate und die Anzahl der Datenpunkte werden direkt am UMG96S eingestellt. Eine Beschreibung für die Programmierung von Parametern finden Sie der Betriebsanleitung zum UMG96S im Kapitel „Parameter und Messwerte“.

  • Seite 9: Baudrate

    UMG 96S / Deutsch Erweiterte Sekundäradresse, 8 Ziffern Gerätespezifischer Teil, 8 Ziffern XX XX XX XX 2E 28 09 02 Version, 2 Ziffern Interne Release, 2 Ziffern Herstellerkennung, 4 Ziffern Erweiterte Sekundäradresse Teil 4 Erweiterte Sekundäradresse Teil 3 Erweiterte Sekundäradresse Teil 2 Erweiterte Sekundäradresse Teil 1...

  • Seite 10: Anzahl Der Datenpunkte

    UMG 96S / Deutsch Anzahl der Datenpunkte Hier legen Sie fest wieviele Datenpunkte übertragen werden sollen. Einzelne Datenpunkte lassen sich nicht auswählen. Beispiel: Auslesen der Datenpunkte 1 bis 6. Geben Sie im UMG96S auf der Adresse 82 eine 6 ein.

  • Seite 11: Aufbau Des Rsp_Ud2-Telegramms

    UMG 96S / Deutsch Aufbau des RSP_UD2-Telegramms Byte Name Start Length Length Start Cont. Byte Name MAN1 MAN2 Cont. Byte Name Status SIG1 SIG2 Data Data Stop Cont.

  • Seite 12: Liste Der Datenpunkte

    UMG 96S / Deutsch Liste der Datenpunkte Daten- Beschreibung Einheit Auflös. Tarif Device Format punkt Byte Wirkarbeit, ohne Rücklaufsperre Wh Wirkarbeit, bezogen (Zählt bezogene Wirkarbeit wenn der Hochtarif aktiv ist.) Wirkarbeit, geliefert (Zählt bezogene Wirkarbeit wenn der Niedertarif aktiv ist.)

  • Seite 13: Telegramm

    UMG 96S / Deutsch Telegramm Daten- Beschreibung DIFE DIFE DIFE VIF VIFE punkt Wirkarbeit, ohne Rücklaufsperre 0x06 X 0x04 X Wirkarbeit, bezogen 0x86 0x10 0x04 X Wirkarbeit, geliefert 0x86 0x20 0x04 X Blindarbeit, induktiv 0x86 0x40 0x04 X Blindarbeit, kapazitiv...

  • Seite 14: M-Bus Test

    UMG 96S / Deutsch M-Bus Test Datenstring M-Bus $68$F7$F7$68$08$01$72$37$21$10$57$2E$28$09$02 $02$00$00$00$06$04$7E$18$00$00$00$00$86$10$04$ 7E$18$00$00$00$00$86$20$04$00$00$00$00$00$00$86$40$04$28$00- $00$00$00$00$86$50$04$00$00$00$00$00$00$86$60$ 04$28$00$00$00$00$00$86$80$40$04$92$18$00$00$00$00$8 4$40$24$00$00$00$00$84$80$40$24$00$00$00$00$84$C0$40- $24$00$00$00$00$84$80$80$40$24$00$00$00$00$84$C0$80$40$ 24$00$00$00$00$84$80$C0$40$24$00$00$00$00$04$24$FA$4F$0 0$00$84$80$80$40$FD$59$00$00$00$00$84$C0$80$40$2B$00$00 $00$00$84$80$C0$40$2B$00$00$00$00$84$C0$C0$40$2B$00$00 $00$00$84$40$FD$48$C8$08$00$00$84$80$40$FD$48$ED$03$00 $00$84$C0$40$FD$48$EC$03$00$00$84$40$FD$59$00$00$00$00 $84$80$40$FD$59$00$00$00$00$84$C0$40$FD$59$00$00$00$00 $84$40$2B$00$00$00$00$84$80$40$2B$00$00$00$00$84$C0$40$ 2B$00$00$00$00$0F$25$16...

  • Seite 15: Auszug Der Auswertung Über M-Bus Scanner

    UMG 96S / Deutsch Auszug der Auswertung über M-Bus Scanner Datenpunkte 1 bis 6 Hinweis: Die Durchführung der M-Bus-Kontrolle erfolgte mit einem M-Bus-Scan- ner der Firma Wachendorff GmbH / Geisenheim. Die Abbildung stellt ei- nen Auszug der Software dar und unterliegen dem Copyright der Firma...

  • Seite 16: Auszug Der Werte Innerhalb Der Software Gridvis

    UMG 96S / Deutsch Auszug der Werte innerhalb der Software GridVis Kontrolle der Werte $187E = 6270 * 10 (Auflösung) = 62700 Wh...
  • Seite 17 UMG 96S / Deutsch...
  • Seite 18 UMG 96S / English Inhalt-GB General Copyright Protected trademarks Comments on the handbook Disclaimer Applied norms Performance features Application information Connection of the bus line Setting the parameters M-Bus Address Primary address Secondary address Baud rate Number of data points...

  • Seite 19: General

    E-MAIL to: info@janitza.de Disclaimer Janitza electronics GmbH does not accept any responsibility for errors or faults within this handbook and does not accept any obligation to keep the contents of this handbook updated.

  • Seite 20: Performance Features

    UMG 96S / English Performance features • Addressing through primary address (0..250) • Addressing through secondary address • Baud rates: 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 Baud • No automatic Baud rate detection • Freely selectable number of data points (0 .. 39) •...
  • Seite 21 UMG 96S / English Option RS232 Option RS485 M-Bus interface Illustration 1. UMG96S with M-Bus interface...

  • Seite 22: Connection Of The Bus Line

    UMG 96S / English Connection of the bus line • Connection takes place using the 9-pole DSUB socket on the UMG96S. • Use the plug supplied. • Connect the incoming „M+“ line to terminal 4 in the plug and „M-“ to terminal 2.

  • Seite 23: Setting The Parameters

    UMG 96S / English Setting the parameters The parameters for the primary address, the baud rate and the number of data points are set-adjusted directly on the UMG96S. A description for the programming of parameters can be found in the operating instruc- tions for the UMG96S in Chapter „Parameters and measured values“.

  • Seite 24: Baud Rate

    UMG 96S / English Extended secondary address, 8 digits. Device-specific part, 8 digits XX XX XX XX 2E 28 09 02 Version, 2 digits Internal release, 2 digits Manufacturer ID, 4 digits Extended secondary address Part 4 Extended secondary address Part 3...

  • Seite 25: Number Of Data Points

    UMG 96S / English Number of data points Here you stipulate how many data points should be transmitted. Individual data points cannot be selected. Example: Reading out the data points 1 to 6. Enter a 6 into the UMG96S on address 82.
  • Seite 26 UMG 96S / English Structure of the RSP_UD2 telegram Byte Name Start Length Length Start Cont. Byte Name MAN1 MAN2 Cont. Byte Name Status SIG1 SIG2 Data Data Stop Cont.

  • Seite 27: List Of Data Points

    UMG 96S / English List of data points Data Discription Unit Resolut. Rate Device Format point Byte Real energy, without backstop dev. Wh Real energy, obtained (Counts the obtained real energy when the high rate is active.) Real energy, supplied (Counts the obtained real energy when the low rate is active.)

  • Seite 28: Telegram

    UMG 96S / English Telegram Data Discription DIFE DIFE DIFE VIF VIFE point Real energy, without backstop dev. 0x06 X 0x04 X Real energy, obtained 0x86 0x10 0x04 X Real energy, supplied 0x86 0x20 0x04 X Reactive energy, inductive 0x86 0x40...

  • Seite 29: M-Bus Test

    UMG 96S / English M-Bus test Data string M-Bus $68$F7$F7$68$08$01$72$37$21$10$57$2E$28$09$02 $02$00$00$00$06$04$7E$18$00$00$00$00$86$10$04$ 7E$18$00$00$00$00$86$20$04$00$00$00$00$00$00$86$40$04$28$00- $00$00$00$00$86$50$04$00$00$00$00$00$00$86$60$ 04$28$00$00$00$00$00$86$80$40$04$92$18$00$00$00$00$8 4$40$24$00$00$00$00$84$80$40$24$00$00$00$00$84$C0$40- $24$00$00$00$00$84$80$80$40$24$00$00$00$00$84$C0$80$40$ 24$00$00$00$00$84$80$C0$40$24$00$00$00$00$04$24$FA$4F$0 0$00$84$80$80$40$FD$59$00$00$00$00$84$C0$80$40$2B$00$00 $00$00$84$80$C0$40$2B$00$00$00$00$84$C0$C0$40$2B$00$00 $00$00$84$40$FD$48$C8$08$00$00$84$80$40$FD$48$ED$03$00 $00$84$C0$40$FD$48$EC$03$00$00$84$40$FD$59$00$00$00$00 $84$80$40$FD$59$00$00$00$00$84$C0$40$FD$59$00$00$00$00 $84$40$2B$00$00$00$00$84$80$40$2B$00$00$00$00$84$C0$40$ 2B$00$00$00$00$0F$25$16...

  • Seite 30: Analysis Via M-Bus Scanners (Excerpt)

    UMG 96S / English Analysis via M-Bus Scanners (Excerpt) Data points 1 to 6 Hinweis: The procedure for the verification of the M-Bus occurred with a M-Bus- Scanner of Wachendorff GmbH / Geisenheim. The figure shows a part of the software and is subject of the copy right of Wachendorff GmbH.

  • Seite 31: Work Values Within The Software Gridvis

    UMG 96S / English Work values within the software GridVis Control of the values $187E = 6270 * 10 (resolution) = 62700 Wh...
