Serielle Schnittstellen

Das UMG96S hat in den verschieden Aus-
führungsvarianten bis zu drei serielle Schnitt-
stellen. Die seriellen Schnittstellen sind unter-
einander nicht galvanisch getrennt.
Die RS232 und die RS485 können nicht gleich-
zeitig betrieben werden!
Sind beide Schnittstellen angeschlossen, so er-
kennt das UMG96S an den Signalpegeln ob ein
Gerät an der RS232 angeschlossen ist. Die
Datenübertragung erfolgt dann nur über die
RS232 Schnittstelle.
Wird kein Gerät an der RS232-Schnittstelle er-
kannt, so erfolgt die Datenübertragung über
RS485-Schnittstelle.
Die Leitung für die serielle Datenübertra-
gung ist abgeschirmt ausführen, wenn
die Leitungslänge größer 30m ist oder
wenn die Leitung das Gebäude verlässt.
Achtung!
Dem Impulsausgang 1 ist die Wirkarbeit
Wp fest zugeordnet.
Dem Impulsausgang 2 ist die Blindarbeit
Wq fest zugeordnet.
Externe
Hilfsspannung
+24V=
Analogaus-
gang 2
Digitalaus-
gang 1
UMG96S
Seite 20
230V AC
24V DC
+
-
+
11
+
13
1,5k
12
Ein- und Ausgänge
Das UMG96S hat in den verschiedenen Aus-
führungsvarianten (Optionen) die Möglichkeit
den Ausgängen unterschiedliche Funktionen
zuzuordnen.
Der Klemme 12 kann z.B. die Funktion Impuls-
ausgang und der Klemme 13 die Funktion
Digitaleingang zugeordnet werden. Dabei ist zu
beachten, dass beide Stromkreise über die
Klemme 11 (+24V) einen gemeinsamen Bezug
haben.
Der Klemme 12 und der Klemme 13 kann
immer nur eine Funktion zugeordnet werden.
Input/Output 1
Impulsausgang Wp (002 =0)
Digitalausgang (002 = 1)
Analogausgang (002 = 2)
Digitaleingang (002 = 3,5)
Profibus-Remote (002 = 4)
Input/Output 2
Impulsausgang Wq (003 =0)
Digitalausgang (003 = 1)
Analogausgang (003 = 2)
Digitaleingang (003 = 3,5)
Profibus-Remote (003 = 4)

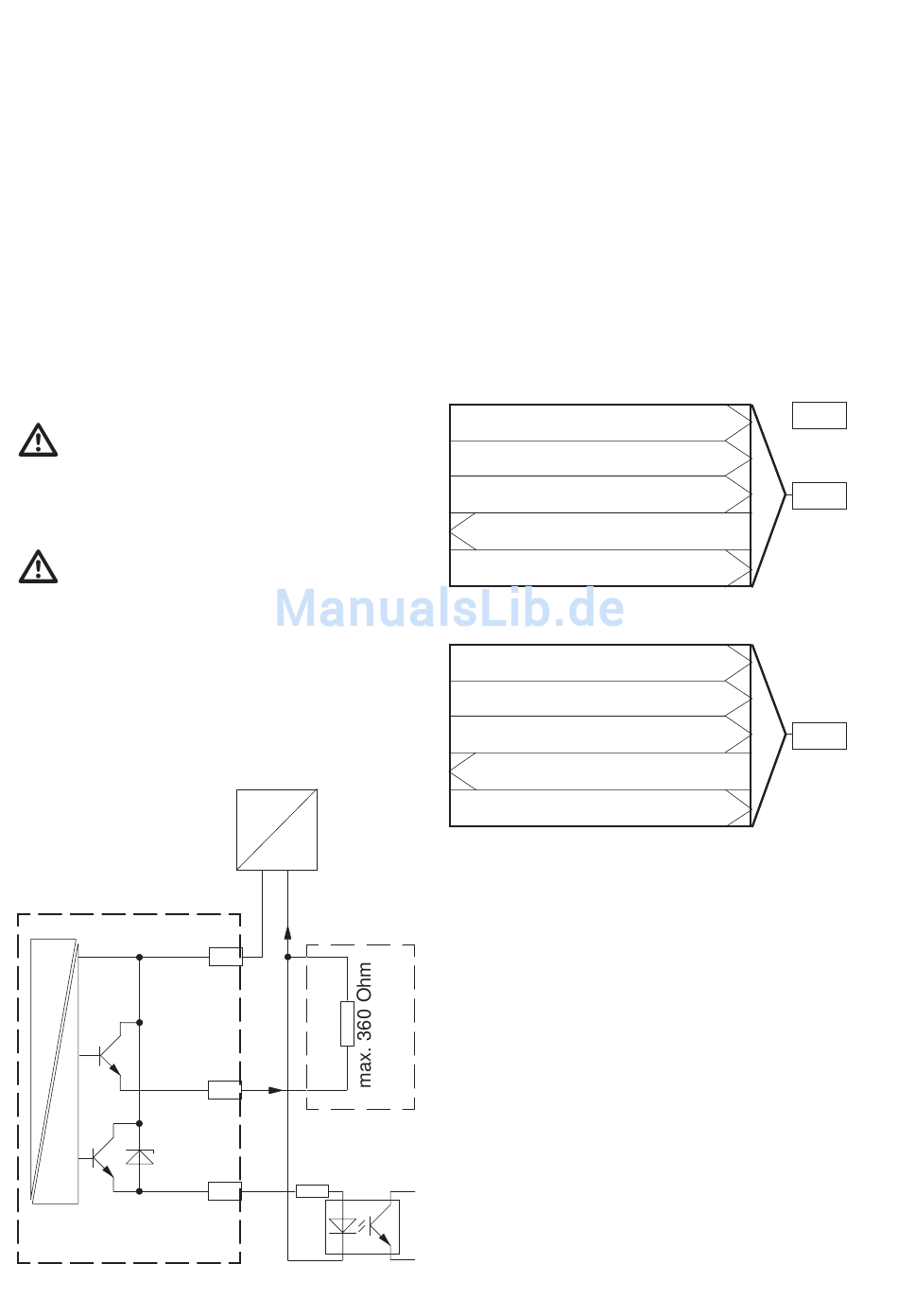

Anschlussbeispiel: UMG96S mit einem Analog-
ausgang und dem Digitalausgang 1 als Impuls-
ausgang für die Wirkarbeit.
11
12
13
