Ausführungsvariante 3

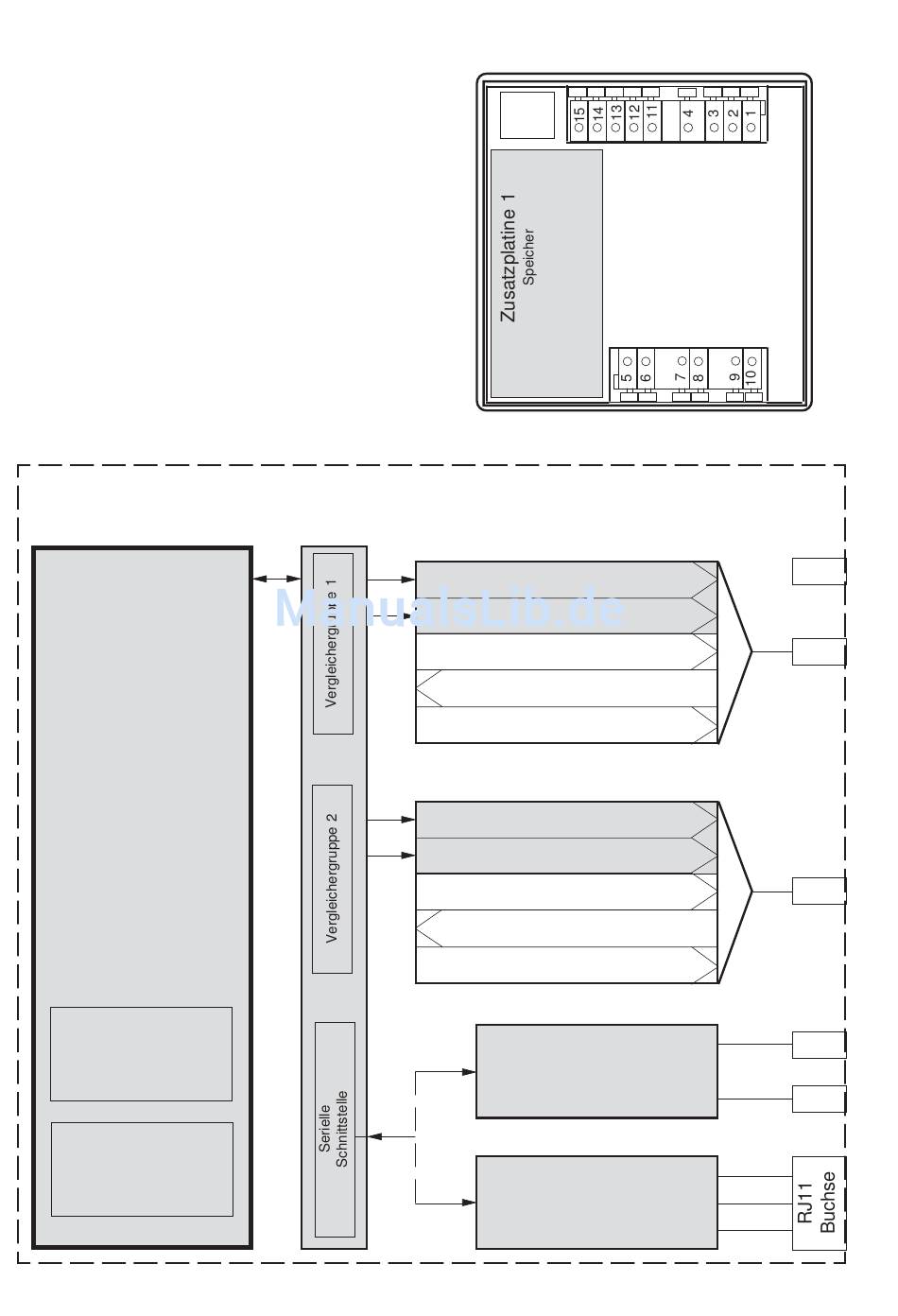

Die Ausführungsvariante 3 enthält folgende
Funktionsgruppen:
RS232 (MODBUS RTU)
RS485 (MODBUS RTU)
Input/Output
Impulsausgang 1 (Wp=Wirkarbeit)
Impulsausgang 2 (Wq=Blindarbeit)
Digitalausgang 1
Digitalausgang 2
Uhr mit Batterie
Datenspeicher
UMG96S
Zusatzplatine 1
Uhr mit Batterie
Datenspeicher
Seite 12
Grundplatine
RS232
Art.Nr.
52.13.009
52.13.010
52.13.011
52.13.012
Input/Output 1 (002)
Impulsausgang Wp (002 =0)
Digitalausgang (002 = 1)
Analogausgang (002 = 2)
Digitaleingang (002 = 3,5)
Profibus-Remote (002 = 4)
Input/Output 2 (003)
Impulsausgang Wq (003 =0)
Digitalausgang (003 = 1)
Analogausgang (003 = 2)
Digitaleingang (003 = 3,5)
Profibus-Remote (003 = 4)
RS485 (MODBUS RTU)
Interface
RS232 (MODBUS RTU)
Interface
Mess- und
Betriebs-
spannung
Strommessung
11
12
13
RXD
14
TXD
15
TXD
RXD
GND
