Parameter und Messwerte

Alle für den Betrieb des UMG96S notwendigen
Parameter, wie z.B. die Stromwandlerdaten,
und alle Messwerte sind in einer Liste hinter-
legt. Jeder Parameter und jeder Messwert hat
eine 3stellige Adresse. Auf den Inhalt der meis-
ten Adressen kann über die seriellen Schnitt-
stellen und über die Tasten am UMG96S zuge-
griffen werden.
Ausgewählte Messwerte sind in Messwertan-
zeige-Profilen zusammengefasst und können
im Anzeige-Modus über die Tasten 1 und 2 zur
Anzeige gebracht werden.
Auf die meisten Paramter kann im Programier-
Modus zuggriffen werden. Ein Teil der Parame-
ter, wie z.B. die Software-Release, ist nur les-
bar. Das aktuelle Messwertanzeigenprofil, das
aktuelle Anzeigen-Wechsel-Profil und Datum
und Uhrzeit können nur über die RS232 oder
die RS485 Schnittstelle gelesen und verändert
werden.
Strom- und Spannungswandler
Die Primär- und Sekundärwerte für die Strom-
und Spannungswandler können nicht direkt in
die Parameterliste eingetragen werden.
Strom- und Spannungswandler werden wie in
der Kurzanleitung auf der letzten Seite der
Betriebsanleitung beschrieben programmiert.
Die programmierten Werte stehen danach in
der Parameterliste und können ausgelesen
werden.
Achtung!
Die einstellbaren Parameter werden kei-
ner Plausibilitätsüberprüfung unterzo-
gen.
Seite 32

Parameteranzeige am UMG96S

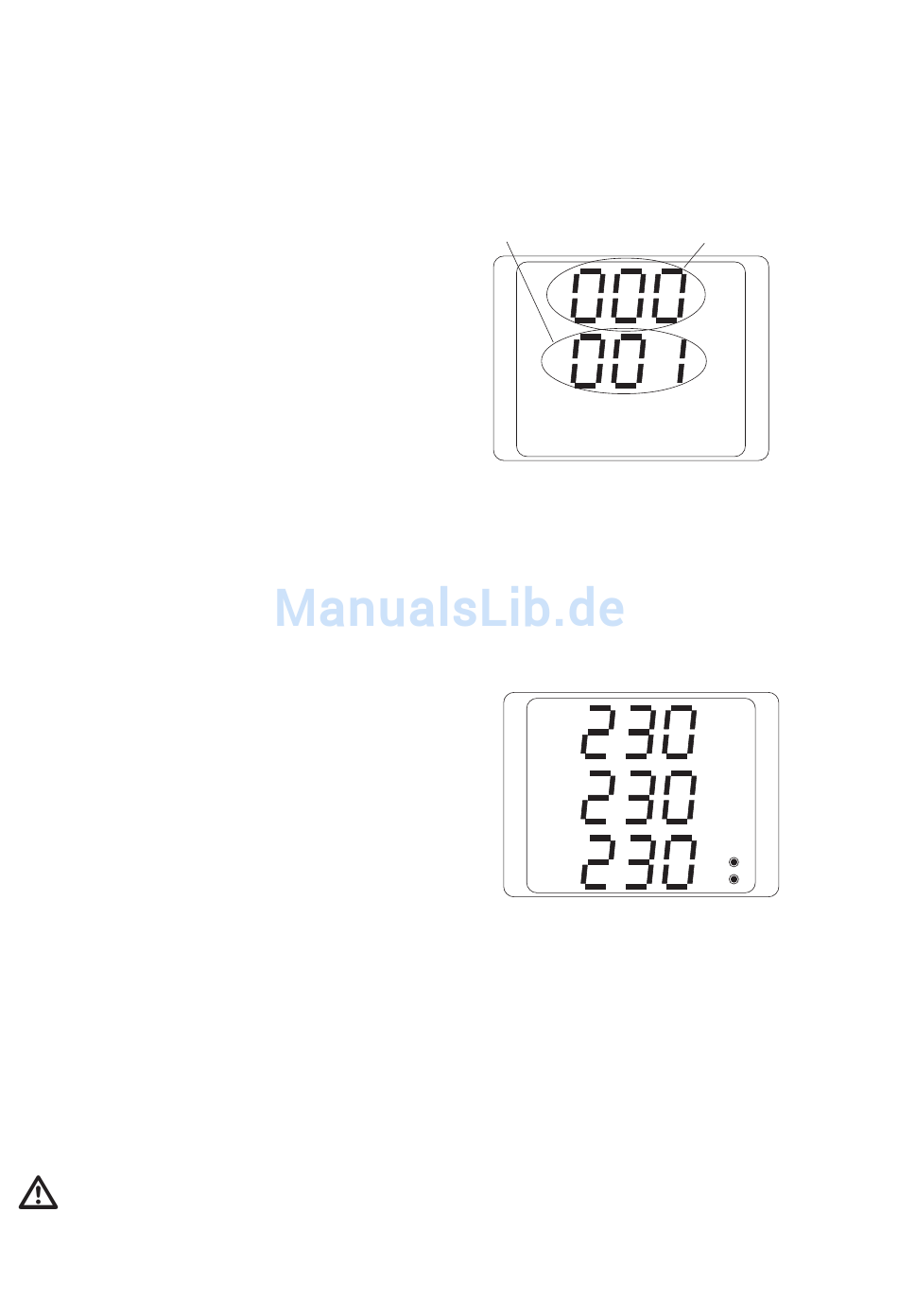

In diesem Beispiel wird im Display des UMG-
96S als Inhalt der Adresse "000" der Wert "001"
angezeigt. Das UMG96S hat hier die Geräte-
adresse 1.
Wert
L1
L2
L3

Messwertanzeige am UMG96S

In diesem Beispiel werden im Display des
UMG96S die Spannungen L gegen N mit je
230V angezeigt. Die Transistorausgänge K1
und K2 sind leitend und es kann ein Strom flie-
ßen.
L1
L2
L3
Adresse
PRG
V
K1
K2
