Profibus DP

Das UMG96S hat eine 9-polige SubD Buchse
in der Rückwand. Auf die Buchse ist eine
RS485 Schnittstelle verdrahtet die mit dem
Profibus DP Protokoll betrieben wird. An die
RS485 Schnittstelle können in Busstruktur bis
zu 32 Teilnehmer angeschlossen werden. Um
mehr Teilnehmer anzuschließen, muss ein
Repeater dazwischen geschaltet werden.
Die Baudrate wird zwischen den Bus-Teilneh-
mer automatisch ermittelt und muss nicht am
UMG96S eingestellt werden.

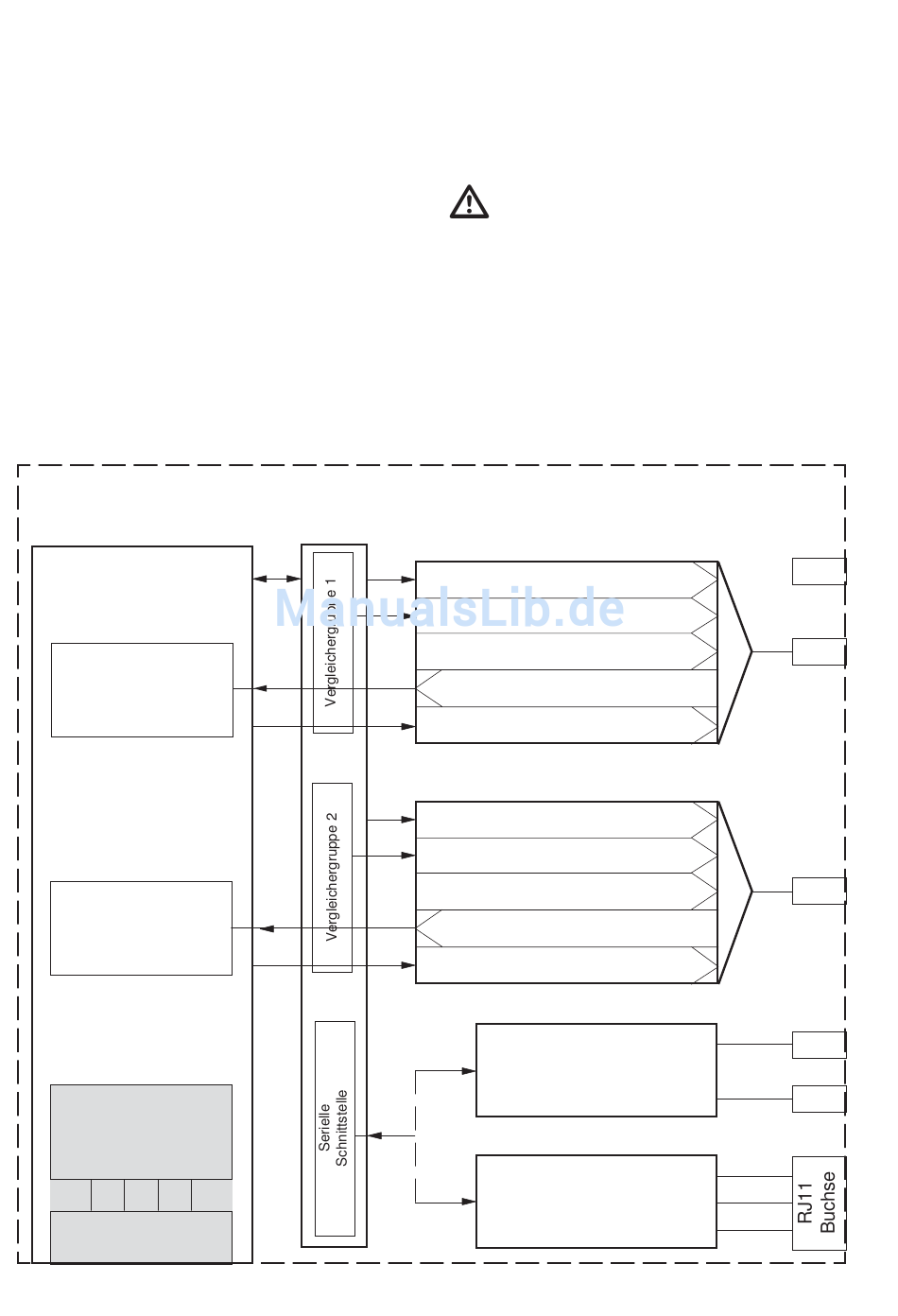

UMG96S
Zusatzplatine 2
Digitaleingang 1
(Option)
Digitaleingang 2
Profibus DP
- A B +
5 8 3
DSUB 9
Seite 54
Grundplatine
6
Gerätestammdatei
Die Gerätestammdatei für das UMG96S hat
den Dateinamen „U96S0781.GSD".
Achtung!
Die RS232/RS485-Schnittstelle und die
Profibus-Schnittstelle sind nicht galva-
nisch voneinander getrennt.
Input/Output 1 (002)
Impulsausgang Wp (002 =0)
Digitalausgang (002 = 1)
Analogausgang (002 = 2)
Digitaleingang (002 = 3,5)
Profibus-Remote (002 = 4)
Input/Output 2 (003)
Impulsausgang Wq (003 =0)
Digitalausgang (003 = 1)
Analogausgang (003 = 2)
Digitaleingang (003 = 3,5)
Profibus-Remote (003 = 4)
RS485 (MODBUS RTU)
Interface
RS232 (MODBUS RTU)
Interface
11
12
13
B
14
A
15
TXD
RXD
GND
