Impulsausgang

Jeder Digitalausgang kann als Impulsausgang
verwendet werden. Impulsausgang 1 kann nur
die Wirkarbeit Wp und Impulsausgang 2 kann
nur die Blindarbeit Wq ausgeben.
Für beide Impulsausgänge kann die Impuls-
wertigkeit separat über die Parameteradres-
sen 004 und 006 eingestellt werden.
Die Mindestimpulslänge ist für beide Impuls-
ausgänge gültig und kann über die Parameter-
adresse 010 eingestellt werden.
UMG96S
Seite 62
Grundplatine
Die innerhalb einer Sekunde gesammelten Im-
pulse werden mit der programmierten Impuls-
länge und einer maximalen Frequenz von 10Hz
ausgegeben.
Übersteigt die gemessene Arbeit die eingestell-
te Impulswertigkeit, so dass die maximale Fre-
quenz für den Impulsausgang überschritten
wird, werden die restlichen Impulse zwischen-
gespeichert und später ausgegeben. Zwischen-
gespeicherte Impulse gehen durch einen Netz-
ausfall verloren.

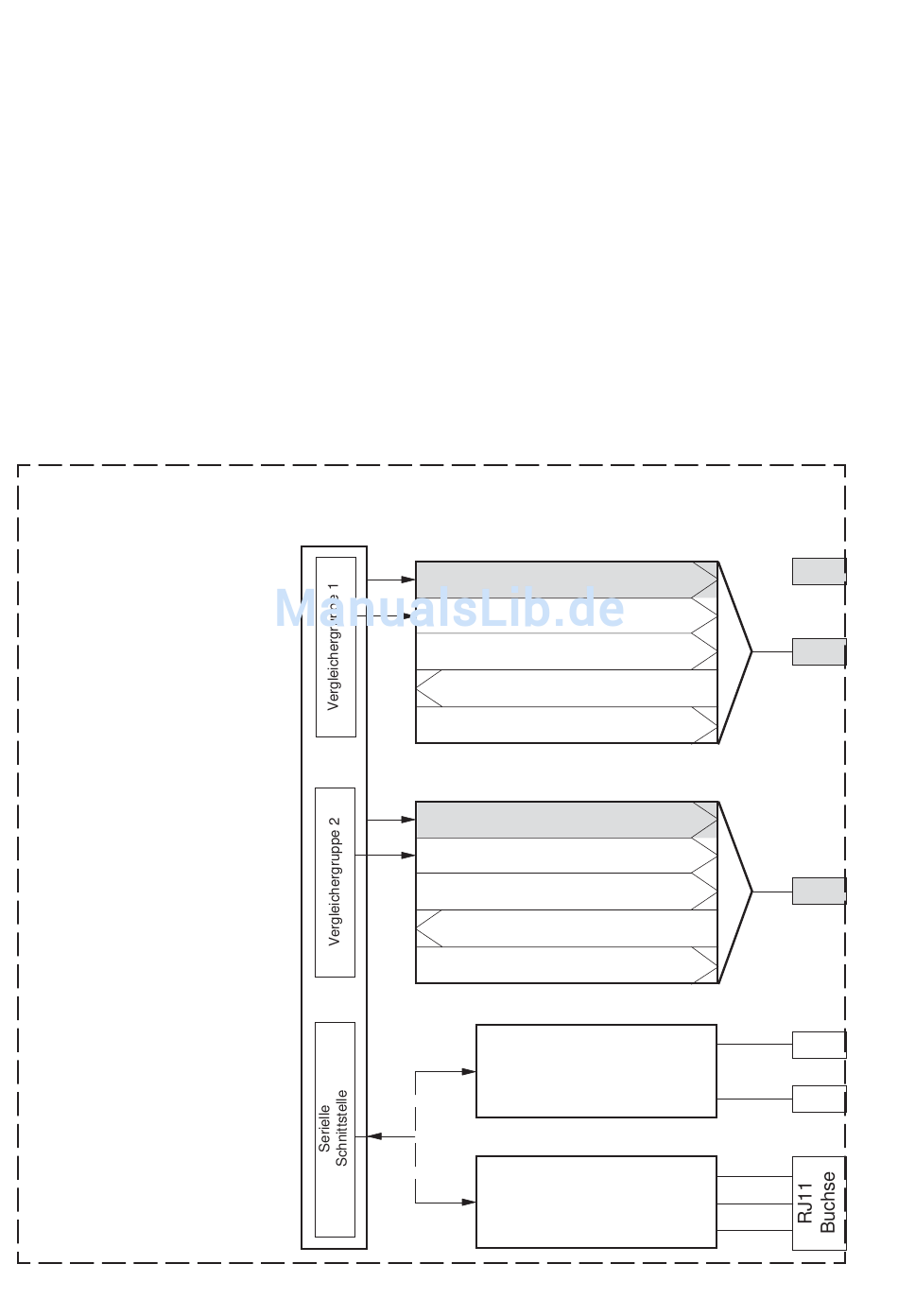

Input/Output 1 (002)
Impulsausgang Wp (002 =0)
Digitalausgang (002 = 1)
Analogausgang (002 = 2)
Digitaleingang (002 = 3,5)
Profibus-Remote (002 = 4)
Input/Output 2 (003)
Impulsausgang Wq (003 =0)
Digitalausgang (003 = 1)
Analogausgang (003 = 2)
Digitaleingang (003 = 3,5)
Profibus-Remote (003 = 4)
RS485 (MODBUS RTU)
Interface
RS232 (MODBUS RTU)
Interface
11
12
13
B
14
A
15
TXD
RXD
GND
