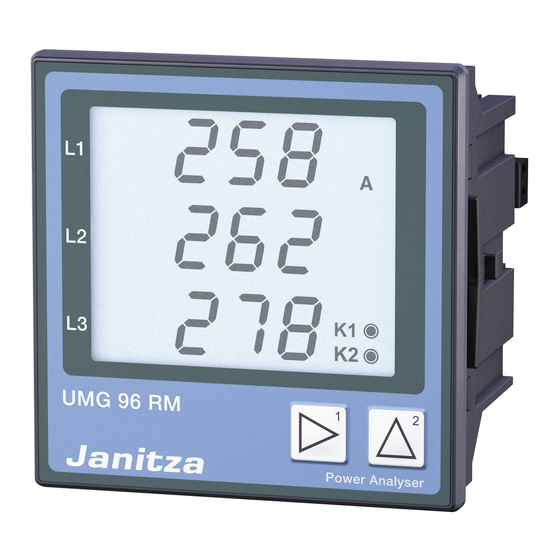

janitza UMG 96 RM-M Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. janitza Anleitungen
  4. Messgeräte
  5. UMG 96 RM-M
  6. Betriebsanleitung

janitza UMG 96 RM-M Betriebsanleitung

Power analyser
Vorschau ausblenden Andere Handbücher für UMG 96 RM-M:
Inhaltsverzeichnis

Werbung

Quicklinks

Janitza electronics GmbH
Vor dem Polstück 1
D-35633 Lahnau
Support Tel. (0 64 41) 9642-22
Fax (0 64 41) 9642-30
E-mail: info@janitza.de
Internet: http://www.janitza.de
Power Analyser
UMG 96 RM-M
Betriebsanleitung und
technische Daten
Power Analyser

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für janitza UMG 96 RM-M

Inhaltszusammenfassung für janitza UMG 96 RM-M

  • Seite 1 Power Analyser UMG 96 RM-M Betriebsanleitung und technische Daten Power Analyser Janitza electronics GmbH Vor dem Polstück 1 D-35633 Lahnau Support Tel. (0 64 41) 9642-22 Fax (0 64 41) 9642-30 E-mail: info@janitza.de Internet: http://www.janitza.de...
