Funktionsprinzip

Das dreiphasige elektronische Messsystem er-
fasst und digitalisiert die Effektivwerte von
Wechselspannungen und Wechselströme in
50Hz/60Hz Netzen.
Die Betriebsspannung für den Betrieb des
UMG96S wird aus den Messspannungen L1-N,
L2-N und L3-N bezogen. Für Geräte zur Mes-
sung in 230V/400V Netzen, muss mindestens
eine Phase im Nennspannungsbereich liegen.
Für Geräte zur Messung in 58V/100V oder 63V/
110V Netzen, müssen mindestens zwei Pha-
sen im Nennspannungsbereich liegen.
An den Strommesseingängen können wahlwei-
se ../5A oder ../1A Stromwandler angeschlos-
sen werden. In Netzen mit Spannungen bis
150VAC gegen Erde können Ströme bis 5A
auch direkt an das UMG96S angeschlossen
werden.
Pro Sekunde wird je eine Stichprobenmessung
an allen Strom- und Spannungsmesseingängen
durchgeführt. Messsignal-Unterbrechungen, die
länger als eine Sekunde sind, werden sicher er-
kannt. Bei jeder Stichprobe werden 6 Perioden
abgetastet. Aus den Abtastwerten errechnet
der eingebaute Mikroprozessor die elektrischen
Größen. In den Messwertanzeigen können die
Messwerte angezeigt werden. Die Arbeit und
die Min- und Maxwerte werden alle 5 Minuten
und die Programmierdaten sofort in einem
nichtflüchtigen Speicher (EEPROM) abgelegt.
Die Abtastfrequenz für alle Messeingänge wird
aus der Netzfrequenz der Phase L1 berechnet.
Bei einer Netzfrequenz von 50Hz beträgt die
Abtastfrequenz 2,5kHz und bei einer Netzfre-
quenz von 60Hz beträgt die Abtastfrequenz
3,0kHz. Ist die Spannung in der Phase L1 klei-
ner als 50V, verwendet das UMG96S die zu-
letzt gemessene Netzfrequenz für die Berech-
nung der Abtastfrequenz.
Seite 8
L1
L2
L3
N
PE
Spannungsmessung

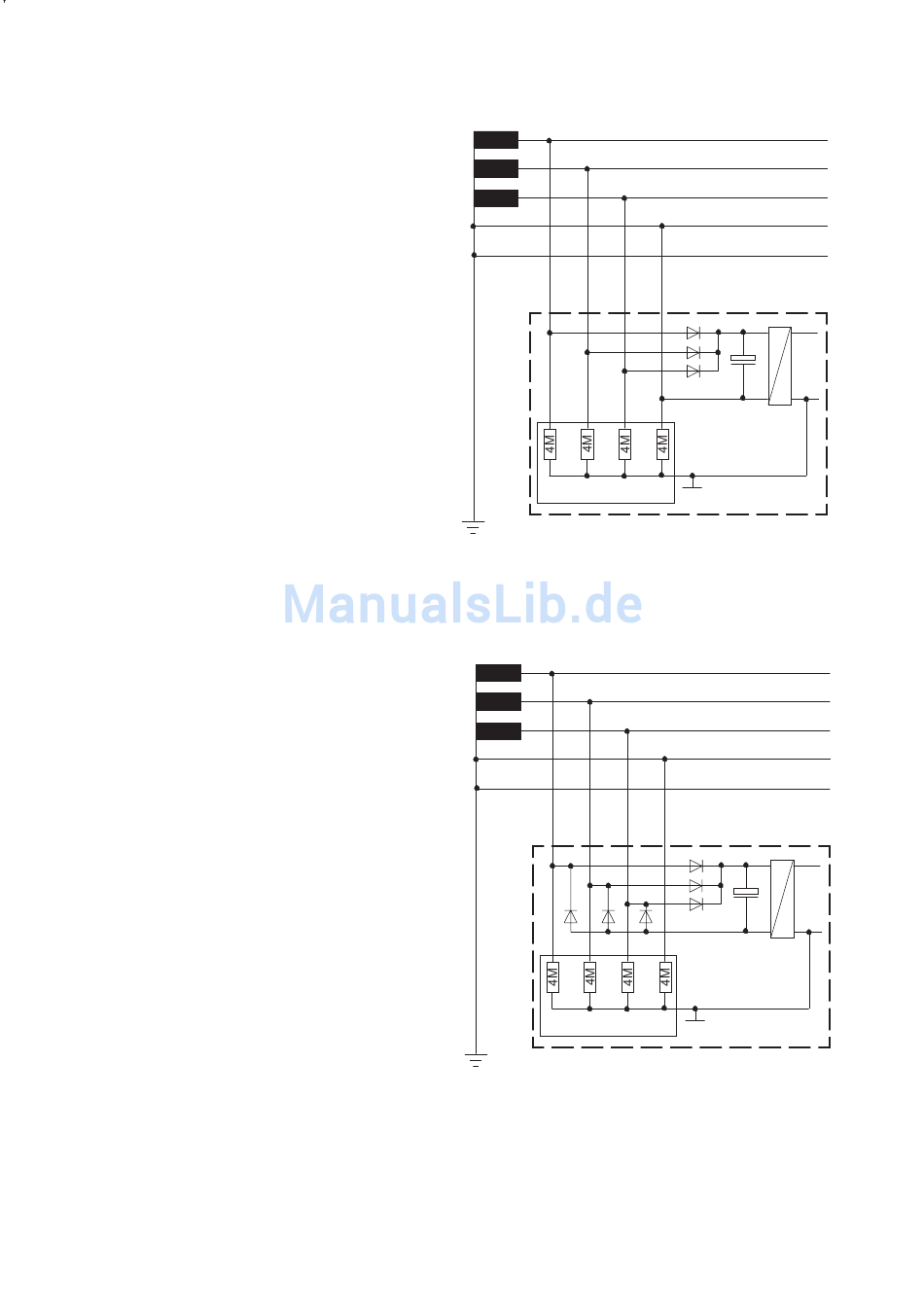

Abb. Betriebsspannungsgewinnung aus der
Messspannung, 300V Standardversion.
L1
L2
L3
N
PE
Spannungsmessung
Abb. Betriebsspannungsgewinnung aus der
Messspannung, 150V Sonderversion.
Betriebsspannungs-
erzeugung
UMG96S
Betriebsspannungs-
erzeugung
UMG96S
