RS485-Schnittstelle

Abschlusswiderstände
Alle Geräte werden in einer Busstruktur (Linie)
angeschlossen. In einem Segment können bis
zu 32 Teilnehmer zusammengeschaltet wer-
den. Am Anfang und am Ende eines Segments
wird das Kabel mit Widerständen abgeschlos-
sen.
Bei mehr als 32 Teilnehmern müssen Repeater
(Leitungsverstärker) eingesetzt werden, um die
einzelnen Segmente zu verbinden.
UMG96S
Seite 52

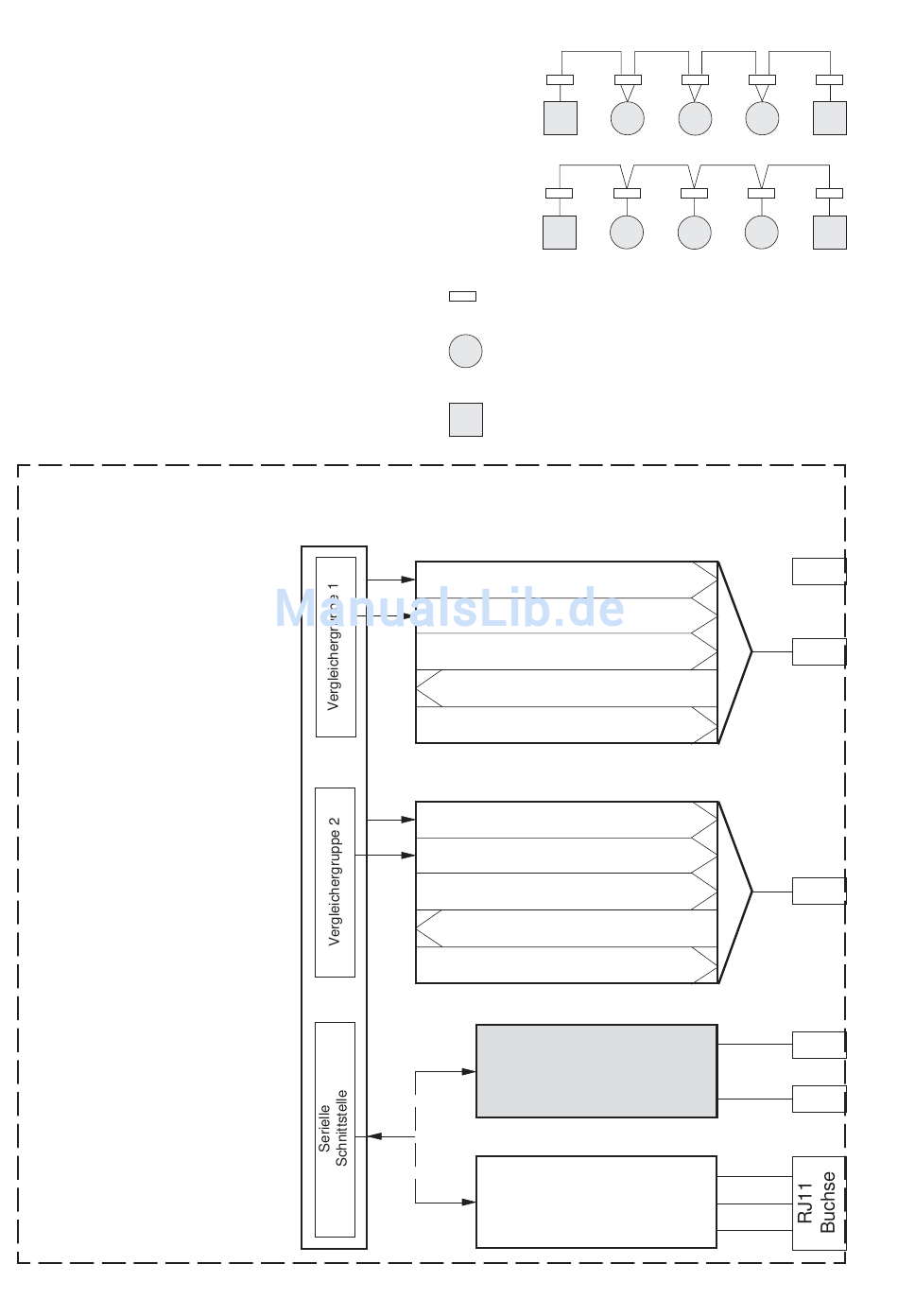

Grundplatine
Richtig
Falsch
Klemmleiste im Schaltschrank.
Gerät mit RS485 Schnittstelle.
(Ohne Abschlusswiderstand)
Gerät mit RS485 Schnittstelle.
(Mit Abschlusswiderstand am Gerät)
Input/Output 1 (002)
Impulsausgang Wp (002 =0)
Digitalausgang (002 = 1)
Analogausgang (002 = 2)
Digitaleingang (002 = 3,5)
Profibus-Remote (002 = 4)
Input/Output 2 (003)
Impulsausgang Wq (003 =0)
Digitalausgang (003 = 1)
Analogausgang (003 = 2)
Digitaleingang (003 = 3,5)
Profibus-Remote (003 = 4)
RS485 (MODBUS RTU)
Interface
RS232 (MODBUS RTU)
Interface
11
12
13
B
14
A
15
TXD
RXD
GND
