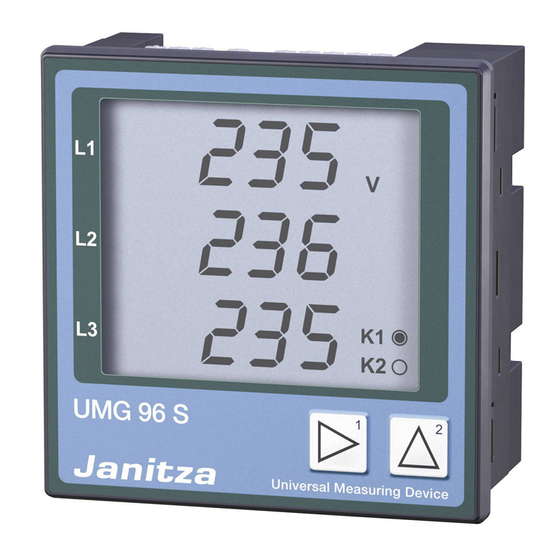

janitza UMG96S Handbuch
Vorschau ausblenden
Andere Handbücher für UMG96S:
- Betriebsanleitung (96 Seiten) ,
- Installation und inbetriebnahme (32 Seiten) ,
- Handbuch (6 Seiten)
Verwandte Anleitungen für janitza UMG96S
Inhaltszusammenfassung für janitza UMG96S

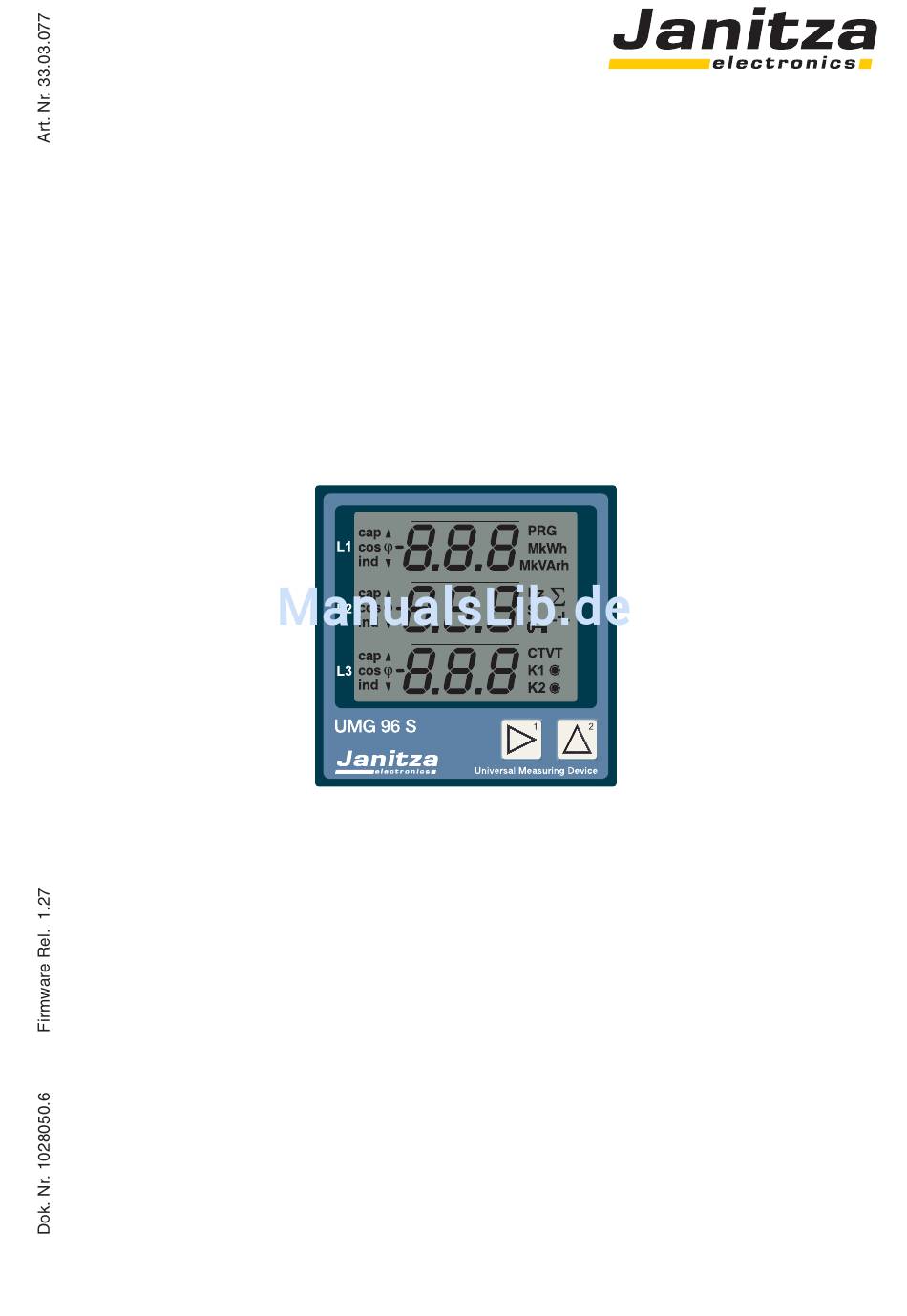

- Seite 1 Universal Measuring Device UMG96S Funktionsbeschreibung M-BUS Janitza electronics GmbH Vor dem Polstück 1 D-35633 Lahnau Support Tel. (0 64 41) 9642-22 Fax (0 64 41) 9642-30 e-mail: info@janitza.de Internet: http://www.janitza.de...
- Seite 2 Sie uns eine EMAIL an: info@janitza.de Haftungsauschluß Janitza electronics GmbH übernimmt keinerlei Verantwortung für Fehler oder Mängel innerhalb dieses Handbu- ches und übernimmt keine Verpflichtung, den Inhalt dieses Handbuchs auf dem neuesten Stand zu halten. Angewendete Normen EN60870-5 Ersatz für 1434-3 (Wärmezähler)
-
Seite 3: Leistungsmerkmale
- Schließen Sie die ankommende Leitung „M+“ an die Klemme 4 im Stecker und „M-“ an Klemme 2. - Eine eventuell weiterführende Busleitung „M+“ an Klemme 9 und „M-“ an Klemme 7. - Beachten Sie, dass die Klemmen 4/2 und 9/7 im UMG96S gebrückt sind. Abb.2. Anschluß über den zum Lieferumfang gehörenden M-Bus Steckers. -
Seite 4: Einstellung Der Parameter
Einstellung der Parameter Die Parameter für die Adresse, die Baudrate und die Anzahl der Datenpunkte werden direkt am UMG96S einge- stellt. Eine Beschreibung für die Programmierung von Parametern finden Sie der Betriebsanleitung zum UMG96S im Kapitel „Parameter und Messwerte“. Adresse... -
Seite 5: Liste Der Datenpunkte
Liste der Datenpunkte Datenpunkt Name Einheit Auflösung Tariff Device Format Wirkarbeit 6 Byte Binär Freeze Time 4 Byte Binär Freeze Wirkarbeit 6 Byte Binär Mittelwert, Strom, Phase L1 4 Byte Binär Mittelwert, Strom, Phase L2 4 Byte Binär Mittelwert, Strom, Phase L3 4 Byte Binär Mittelwert, Wirkleistung, Phase L1 4 Byte Binär... - Seite 6 Telegramm 1 Name DIFE DIFE DIFE VIFE Wirkarbeit 0x06 0xFD 0x61 Freeze Time 0x44 0x6D Freeze Wirkarbeit 0x06 0xFD 0x61 Mittelwert, Strom, Phase L1 0xB4 0x40 0xFD 0x59 Mittelwert, Strom, Phase L2 0xB4 0x80 0x40 0xFD 0x59 Mittelwert, Strom, Phase L3 0xB4 0xC0 0x40...
