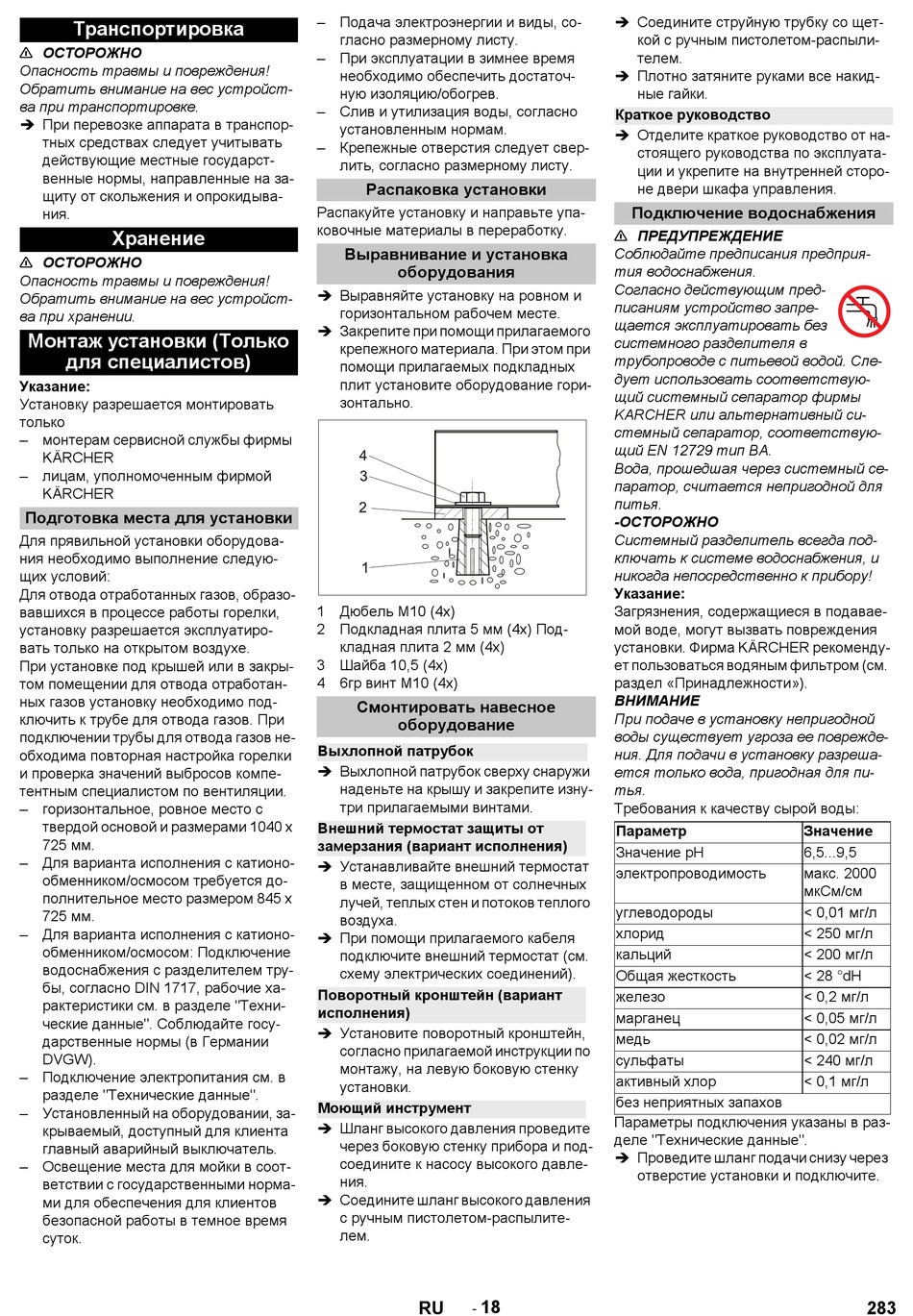

Транспортировка
ОСТОРОЖНО
Опасность травмы и повреждения!
Обратить внимание на вес устройст-
ва при транспортировке.
 При перевозке аппарата в транспор-
тных средствах следует учитывать
действующие местные государст-
венные нормы, направленные на за-
щиту от скольжения и опрокидыва-
ния.
Хранение
ОСТОРОЖНО
Опасность травмы и повреждения!
Обратить внимание на вес устройст-
ва при хранении.
Монтаж установки (Только
для специалистов)
Указание:
Установку разрешается монтировать
только
– монтерам сервисной службы фирмы
KÄRCHER
– лицам, уполномоченным фирмой
KÄRCHER
Подготовка места для установки
Для прявильной установки оборудова-
ния необходимо выполнение следую-
щих условий:
Для отвода отработанных газов, образо-
вавшихся в процессе работы горелки,
установку разрешается эксплуатиро-
вать только на открытом воздухе.
При установке под крышей или в закры-
том помещении для отвода отработан-
ных газов установку необходимо под-
ключить к трубе для отвода газов. При
подключении трубы для отвода газов не-
обходима повторная настройка горелки
и проверка значений выбросов компе-
тентным специалистом по вентиляции.
– горизонтальное, ровное место с
твердой основой и размерами 1040 x
725 мм.
– Для варианта исполнения с катионо-
обменником/осмосом требуется до-
полнительное место размером 845 x
725 мм.
– Для варианта исполнения с катионо-
обменником/осмосом: Подключение
водоснабжения с разделителем тру-
бы, согласно DIN 1717, рабочие ха-
рактеристики см. в разделе "Техни-
ческие данные". Соблюдайте госу-
дарственные нормы (в Германии
DVGW).
– Подключение электропитания см. в
разделе "Технические данные".
– Установленный на оборудовании, за-
крываемый, доступный для клиента
главный аварийный выключатель.
– Освещение места для мойки в соот-
ветствии с государственными норма-
ми для обеспечения для клиентов
безопасной работы в темное время
суток.
– Подача электроэнергии и виды, со-
гласно размерному листу.
– При эксплуатации в зимнее время
необходимо обеспечить достаточ-
ную изоляцию/обогрев.
– Слив и утилизация воды, согласно
установленным нормам.
– Крепежные отверстия следует свер-
лить, согласно размерному листу.
Распаковка установки
Распакуйте установку и направьте упа-
ковочные материалы в переработку.
Выравнивание и установка
оборудования
 Выравняйте установку на ровном и
горизонтальном рабочем месте.
 Закрепите при помощи прилагаемого
крепежного материала. При этом при
помощи прилагаемых подкладных
плит установите оборудование гори-
зонтально.
1 Дюбель M10 (4х)
2 Подкладная плита 5 мм (4x) Под-
кладная плита 2 мм (4x)
3 Шайба 10,5 (4х)
4 6гр винт M10 (4х)
Смонтировать навесное
оборудование
Выхлопной патрубок
 Выхлопной патрубок сверху снаружи
наденьте на крышу и закрепите изну-
три прилагаемыми винтами.
Внешний термостат защиты от
замерзания (вариант исполнения)
 Устанавливайте внешний термостат
в месте, защищенном от солнечных
лучей, теплых стен и потоков теплого
воздуха.
 При помощи прилагаемого кабеля
подключите внешний термостат (см.
схему электрических соединений).
Поворотный кронштейн (вариант
исполнения)
 Установите поворотный кронштейн,
согласно прилагаемой инструкции по
монтажу, на левую боковую стенку
установки.
Моющий инструмент
 Шланг высокого давления проведите
через боковую стенку прибора и под-
соедините к насосу высокого давле-
ния.
 Соедините шланг высокого давления
с ручным пистолетом-распылите-
лем.
18
-
RU
 Соедините струйную трубку со щет-
кой с ручным пистолетом-распыли-
телем.
 Плотно затяните руками все накид-
ные гайки.
Краткое руководство
 Отделите краткое руководство от на-
стоящего руководства по эксплуата-
ции и укрепите на внутренней сторо-
не двери шкафа управления.
Подключение водоснабжения
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте предписания предприя-
тия водоснабжения.
Согласно действующим пред-
писаниям устройство запре-
щается эксплуатировать без
системного разделителя в
трубопроводе с питьевой водой. Сле-
дует использовать соответствую-
щий системный сепаратор фирмы
KARCHER или альтернативный си-
стемный сепаратор, соответствую-
щий EN 12729 тип BA.
Вода, прошедшая через системный се-
паратор, считается непригодной для
питья.
-ОСТОРОЖНО
Системный разделитель всегда под-
ключать к системе водоснабжения, и
никогда непосредственно к прибору!
Указание:
Загрязнения, содержащиеся в подавае-
мой воде, могут вызвать повреждения
установки. Фирма KÄRCHER рекоменду-
ет пользоваться водяным фильтром (см.
раздел «Принадлежности»).
ВНИМАНИЕ
При подаче в установку непригодной
воды существует угроза ее поврежде-
ния. Для подачи в установку разреша-
ется только вода, пригодная для пи-
тья.
Требования к качеству сырой воды:
Параметр
Значение pH
электропроводимость
углеводороды
хлорид
кальций
Общая жесткость
железо
марганец
медь
сульфаты
активный хлор
без неприятных запахов
Параметры подключения указаны в раз-
деле "Технические данные".
 Проведите шланг подачи снизу через
отверстие установки и подключите.
Значение
6,5...9,5
макс. 2000
мкСм/см
< 0,01 мг/л
< 250 мг/л
< 200 мг/л
< 28 °dH
< 0,2 мг/л
< 0,05 мг/л
< 0,02 мг/л
< 240 мг/л
< 0,1 мг/л
