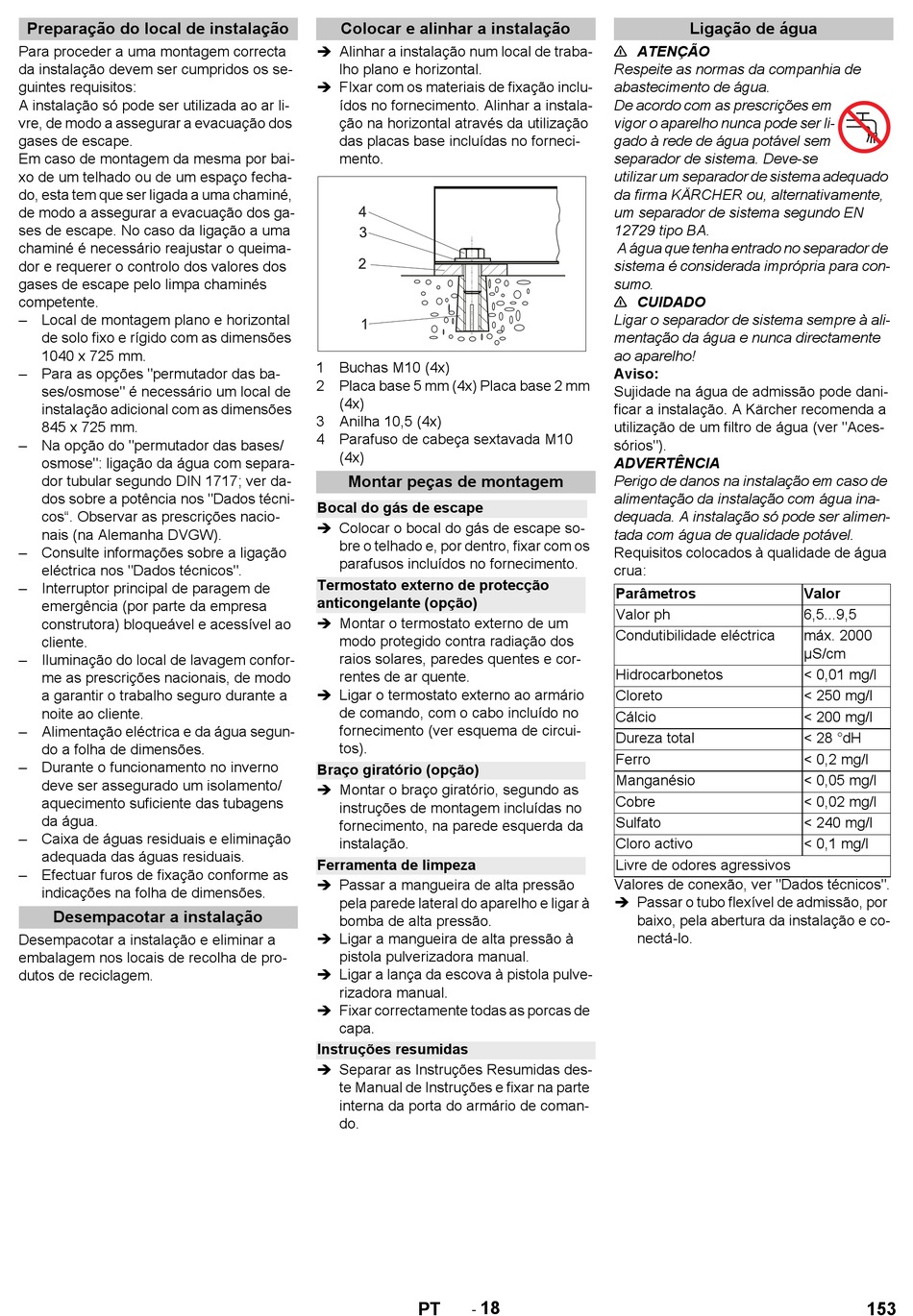

Preparação do local de instalação
Para proceder a uma montagem correcta
da instalação devem ser cumpridos os se-
guintes requisitos:
A instalação só pode ser utilizada ao ar li-
vre, de modo a assegurar a evacuação dos
gases de escape.
Em caso de montagem da mesma por bai-
xo de um telhado ou de um espaço fecha-
do, esta tem que ser ligada a uma chaminé,
de modo a assegurar a evacuação dos ga-
ses de escape. No caso da ligação a uma
chaminé é necessário reajustar o queima-
dor e requerer o controlo dos valores dos
gases de escape pelo limpa chaminés
competente.
– Local de montagem plano e horizontal
de solo fixo e rígido com as dimensões
1040 x 725 mm.
– Para as opções "permutador das ba-
ses/osmose" é necessário um local de
instalação adicional com as dimensões
845 x 725 mm.
– Na opção do "permutador das bases/
osmose": ligação da água com separa-
dor tubular segundo DIN 1717; ver da-
dos sobre a potência nos "Dados técni-
cos". Observar as prescrições nacio-
nais (na Alemanha DVGW).
– Consulte informações sobre a ligação
eléctrica nos "Dados técnicos".
– Interruptor principal de paragem de
emergência (por parte da empresa
construtora) bloqueável e acessível ao
cliente.
– Iluminação do local de lavagem confor-
me as prescrições nacionais, de modo
a garantir o trabalho seguro durante a
noite ao cliente.
– Alimentação eléctrica e da água segun-
do a folha de dimensões.
– Durante o funcionamento no inverno
deve ser assegurado um isolamento/
aquecimento suficiente das tubagens
da água.
– Caixa de águas residuais e eliminação
adequada das águas residuais.
– Efectuar furos de fixação conforme as
indicações na folha de dimensões.
Desempacotar a instalação
Desempacotar a instalação e eliminar a
embalagem nos locais de recolha de pro-
dutos de reciclagem.
Colocar e alinhar a instalação
 Alinhar a instalação num local de traba-
lho plano e horizontal.
 FIxar com os materiais de fixação inclu-
ídos no fornecimento. Alinhar a instala-
ção na horizontal através da utilização
das placas base incluídas no forneci-
mento.
1 Buchas M10 (4x)
2 Placa base 5 mm (4x) Placa base 2 mm
(4x)
3 Anilha 10,5 (4x)
4 Parafuso de cabeça sextavada M10
(4x)
Montar peças de montagem
Bocal do gás de escape
 Colocar o bocal do gás de escape so-
bre o telhado e, por dentro, fixar com os
parafusos incluídos no fornecimento.
Termostato externo de protecção
anticongelante (opção)
 Montar o termostato externo de um
modo protegido contra radiação dos
raios solares, paredes quentes e cor-
rentes de ar quente.
 Ligar o termostato externo ao armário
de comando, com o cabo incluído no
fornecimento (ver esquema de circui-
tos).
Braço giratório (opção)
 Montar o braço giratório, segundo as
instruções de montagem incluídas no
fornecimento, na parede esquerda da
instalação.
Ferramenta de limpeza
 Passar a mangueira de alta pressão
pela parede lateral do aparelho e ligar à
bomba de alta pressão.
 Ligar a mangueira de alta pressão à
pistola pulverizadora manual.
 Ligar a lança da escova à pistola pulve-
rizadora manual.
 Fixar correctamente todas as porcas de
capa.
Instruções resumidas
 Separar as Instruções Resumidas des-
te Manual de Instruções e fixar na parte
interna da porta do armário de coman-
do.
18
-
PT
Ligação de água
ATENÇÃO
Respeite as normas da companhia de
abastecimento de água.
De acordo com as prescrições em
vigor o aparelho nunca pode ser li-
gado à rede de água potável sem
separador de sistema. Deve-se
utilizar um separador de sistema adequado
da firma KÄRCHER ou, alternativamente,
um separador de sistema segundo EN
12729 tipo BA.
A água que tenha entrado no separador de
sistema é considerada imprópria para con-
sumo.
CUIDADO
Ligar o separador de sistema sempre à ali-
mentação da água e nunca directamente
ao aparelho!
Aviso:
Sujidade na água de admissão pode dani-
ficar a instalação. A Kärcher recomenda a
utilização de um filtro de água (ver "Aces-
sórios").
ADVERTÊNCIA
Perigo de danos na instalação em caso de
alimentação da instalação com água ina-
dequada. A instalação só pode ser alimen-
tada com água de qualidade potável.
Requisitos colocados à qualidade de água
crua:
Parâmetros
Valor ph
Condutibilidade eléctrica
Hidrocarbonetos
Cloreto
Cálcio
Dureza total
Ferro
Manganésio
Cobre
Sulfato
Cloro activo
Livre de odores agressivos
Valores de conexão, ver "Dados técnicos".
 Passar o tubo flexível de admissão, por
baixo, pela abertura da instalação e co-
nectá-lo.
Valor
6,5...9,5
máx. 2000
μS/cm
< 0,01 mg/l
< 250 mg/l
< 200 mg/l
< 28 °dH
< 0,2 mg/l
< 0,05 mg/l
< 0,02 mg/l
< 240 mg/l
< 0,1 mg/l
