Veikimas

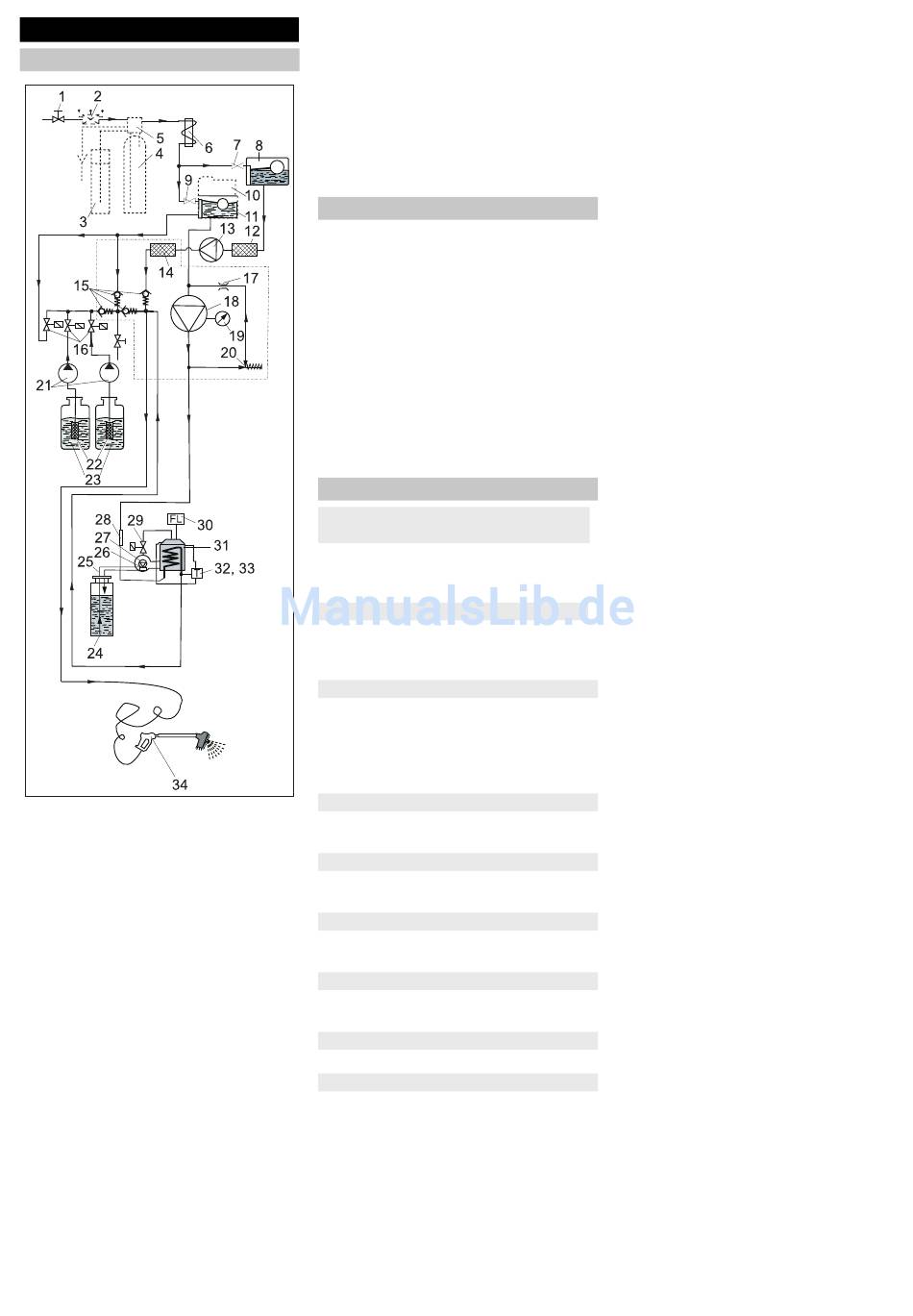

Tekėjimo schema
1 Vandens sklendė (įrengiama vietoje)
2 Vamzdžių skirtuvas (papildoma įranga)
3 Druskos bakas (papildoma įranga)
4 Bazių keitiklis (papildoma įranga)
5 Valdymo galvutė (papildoma įranga)
6 Aušinamoji elektros variklio spiralė
7 Plūdinis vožtuvas
8 Apsaugos nuo užšalimo plūdinis indas
9 Plūdinis vožtuvas
10 Nukalkinimo skysčio dozatorius (RM
110, papildoma įranga)
11 Šviežio vandens plūdinis indas
12 Apsaugos nuo užšalimo siurblio filtras
13 Išcentrinis siurblys
14 Sietelis
15 Atgalinis vožtuvas
16 Valiklių dozavimo vožtuvai
17 Droselis *)
18 Aukšto slėgio siurblys
19 Manometras *)
20 Apsauginis vožtuvas *)
21 Dozavimo siurblys
22 Valiklių filtras
23 Valiklių indas
24 Kuro bakas
25 Kuro kanalai
26 Degiklio ventiliatorius
27 Kuro siurblys su apvedamuoju vožtuvu
28 Srovės daviklis
29 Kuro vožtuvas
30 Liepsnos kontrolė
31 Degiklis su tekančio vandens šildytuvu
32 Temperatūros ribotuvas
33 Temperatūros reguliatorius
34 Rankinis purškiamasis pistoletas
*) yra aukšto slėgio siurblio cilindro galvutė-
je.
Veikimo aprašymas
Plovimo metu vanduo teka per
– Vandens prijungimo antgalis
– Bazių keitiklis (papildoma įranga)
– Aušinamoji elektros variklio spiralė
– Aukšto slėgio siurblys
– cirkuliacinio šildytuvo;
– į rankinį purškiamąjį pistoletą.
Gresiant užšalimui vanduo nukreipiamas
tokiu apytakos ratu:
– Apsaugos nuo užšalimo plūdinis indas
– Išcentrinis siurblys
– Aukšto slėgio žarna
– Rankinis purkštuvas
– Apsaugos nuo užšalimo plūdinis indas
Kontrolės ir saugos įtaisai
Vandens kietumo jutiklis bazių
keitiklyje (papildoma įranga)
Jei bazių keitiklio nukalkinimo našumas su-
mažėja iki 80 proc., artimiausią naktį atlie-
kamas regeneravimas.
Liepsnos kontrolė
Jei degiklis neužsidega arba jam veikiant
užgęsta liepsna, liepsnos kontrolės įtaisas
sustabdo kuro tiekimą.
Apsauginis vožtuvas
Jei plaunant atleidžiama pistoleto svirtis,
atsidaro cirkuliacinis vožtuvas, aukšto slė-
gio siurblys neišjungiamas. Vėl atidarius
pistoletą, iš karto bus purškiama aukšto
slėgio srovė.
Srovės daviklis
Jei trūksta vandens, degiklis negali įsijung-
ti.
Apsauginis variklio išjungiklis
Nutraukia variklio srovės grandinę įvykus
trumpajam jungimui arba perkrovai.
Termostatas su rite
Nutraukia variklio srovės grandinę perkai-
tus varikliui.
Temperatūros reguliatorius
Reguliuoja karšto vandens temperatūrą –
tai priklauso nuo nustatytų parametrų.
Temperatūros ribotuvas
Išjungia degiklį viršijus 75 °C temperatūrą.
Apsaugos nuo užšalimo termostatas
Įjungia nuo užšalimo saugančią cirkuliacinę
sistemą gresiant užšalimui (mažiau negu 3
°C).
