▪ Alle Strom-, Spülgas- und Wasseranschlüsse stellen potenziell gefährliche
Energiequellen dar. Vor Wartungsarbeiten die Zuleitung dieser Energiequellen
abschalten und sperren.
▪ Sicherstellen, dass die Kühlluftzirkulation vom Kühllüfter des Pumpenmotors nicht
unterbrochen werden kann.
▪ Sicherstellen, dass alle Stromkabel, Spülgas- und Kühlwasserleitungen fachgerecht
verlegt, gesichert und geführt sind, damit sie keine Stolpergefahr darstellen.

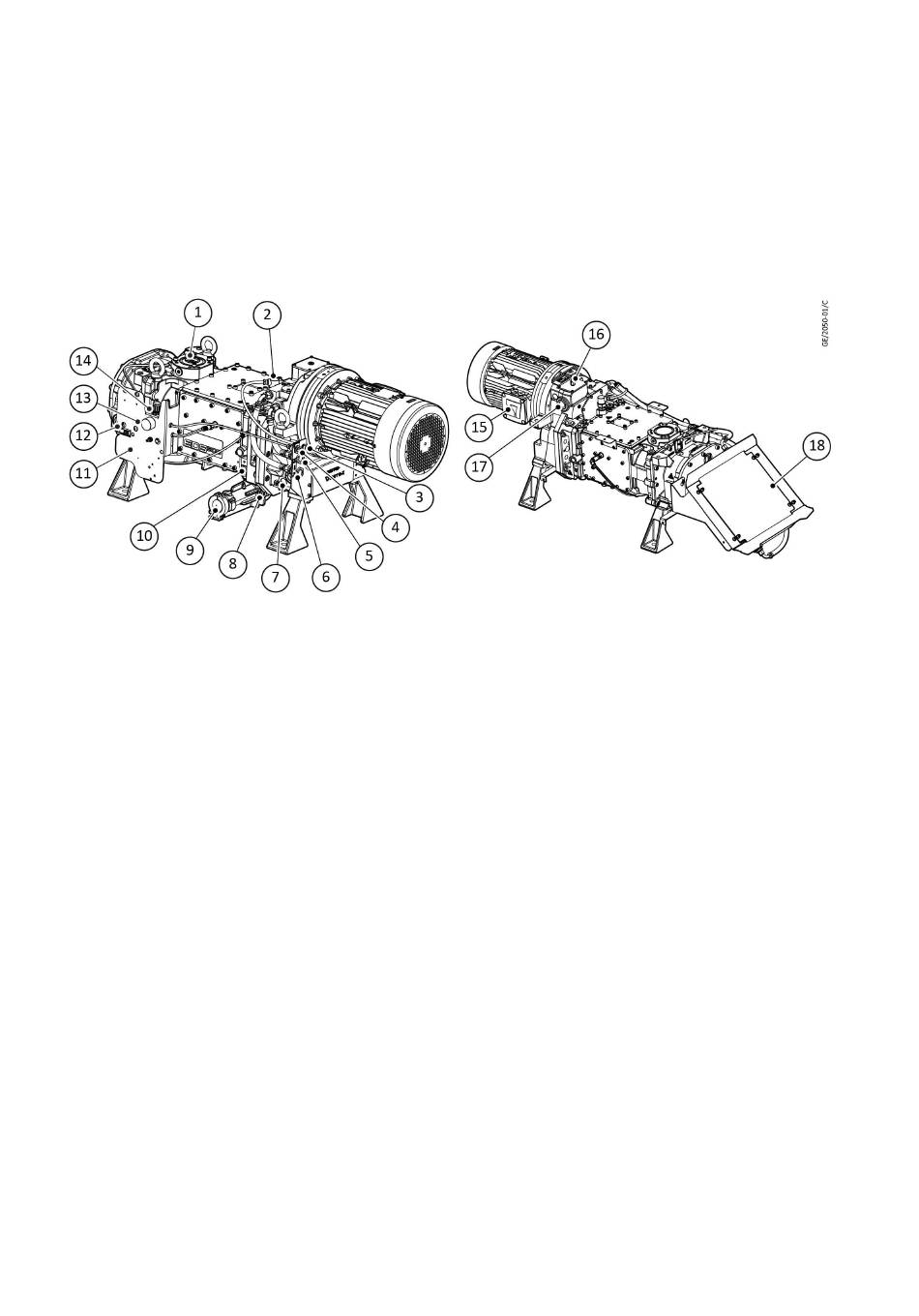

Abbildung 6 EDS 200/300 components

1. Einlass 1. Einlass
3. Steueranschluss Pumpengehäuse 3. Steueranschluss Pumpengehäuse
5. Kühlwasser AUS 5. Kühlwasser AUS
7. Schauglas für Getriebeölstand 7. Schauglas für Getriebeölstand
9. Auslass- 9. Auslass-
11. Gasbedienfeld 11. Gasbedienfeld
13. Gassystemdruckmesser 13. Gassystemdruckmesser
15. Pumpenmotor-Anschlusskasten 15. Pumpenmotor-Anschlusskasten
17. Kühlwasser-Schauglas 17. Kühlwasser-Schauglas
* Das Entlastungsventil gilt nur für die Air Blast-Pumpe.
A41802882_E
300767970_001_C5
A41802882_E - Installation
2. Pumpengehäuse-Thermoschutzschalter 2. Pumpengehäuse-Thermoschutzschalter
4. Spülgas EIN 4. Spülgas EIN
6. Kühlwasser EIN 6. Kühlwasser EIN
8. Anschluss für Abgasdruckgeber 8. Anschluss für Abgasdruckgeber
10. M6 Erdungsanschluss 10. M6 Erdungsanschluss
12. Ölstandschauglas HV-Seite 12. Ölstandschauglas HV-Seite
14. Gassystemdruckregler 14. Gassystemdruckregler
16. Entlastungsventil* 16. Entlastungsventil*
18. Wärmetauscher 18. Wärmetauscher
Seite 28 03/2022 - ©Edwards Limited
