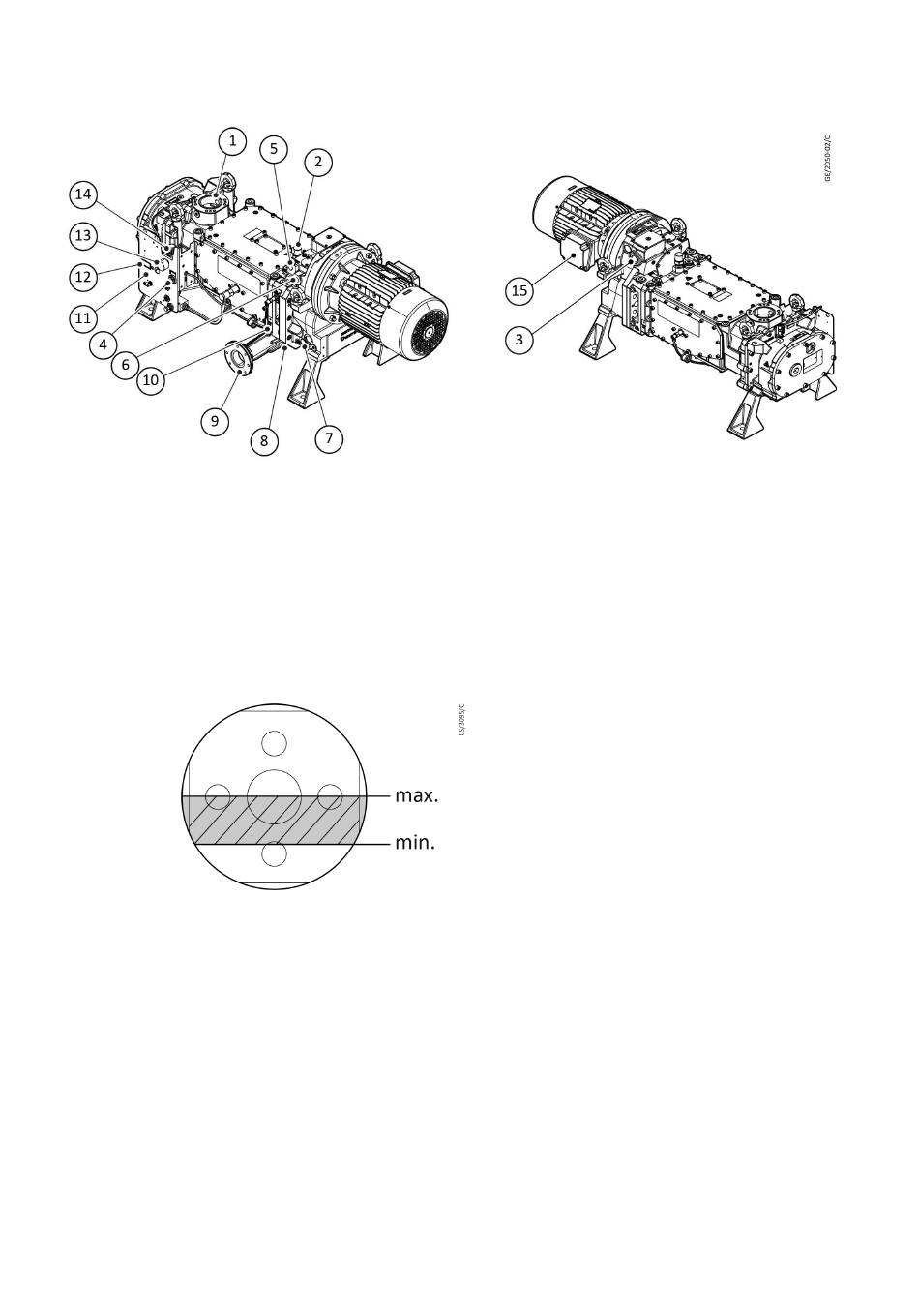

Abbildung 7 EDS 480 components

1. Einlass 1. Einlass
3. Kühlwasser-Schauglas 3. Kühlwasser-Schauglas
5. Kühlwasser EIN 5. Kühlwasser EIN
7. Schauglas für Getriebeölstand 7. Schauglas für Getriebeölstand
9. Auslass- 9. Auslass-
11. Gasbedienfeld 11. Gasbedienfeld
13. Gassystemdruckmesser 13. Gassystemdruckmesser
15. Pumpenmotor-Anschlusskasten 15. Pumpenmotor-Anschlusskasten

Abbildung 8 Oil level at pump standstill

7.1 Aufstellen

Die Pumpe auf einer ebenen, waagerechten Fläche aufstellen.
Die Pumpe ist für den Betrieb in Gebäuden ausgelegt. Wir empfehlen, die Kranösen
eingeschraubt zu lassen.
Die Abdeckungen und Blindflansche an der Pumpe erst kurz vor dem Anbau entfernen,
damit die Montage unter saubersten Bedingungen durchgeführt werden kann.
Prüfen, ob Trockenmittel im Ansaugbereich liegt und bei Vorhandensein entfernen.
Die Pumpen werden gefüllt mit synthetischem Öl oder PFPE ausgeliefert. Es muss nichts
nachgefüllt werden. Die Ölstände an beiden Ölschaugläsern prüfen.
Falls einer der Ölstände nicht korrekt ist, wenden Sie sich bitte an uns.
A41802882_E
300767970_001_C5
A41802882_E - Installation
2. Pumpengehäuse-Thermoschutzschalter 2. Pumpengehäuse-Thermoschutzschalter
4. Spülgas EIN 4. Spülgas EIN
6. Kühlwasser AUS 6. Kühlwasser AUS
8. Anschluss für Abgasdruckgeber 8. Anschluss für Abgasdruckgeber
10. M6 Erdungsanschluss 10. M6 Erdungsanschluss
12. Ölstandschauglas HV-Seite 12. Ölstandschauglas HV-Seite
14. Gassystemdruckregler 14. Gassystemdruckregler
Seite 29 03/2022 - ©Edwards Limited
