3
INSTALLATION
3.1 Allgemeines
Das Gerät wird verpackt auf einer Holzpalette geliefert.
Ein Karton mit dem Montagesatz für den Sockel befindet
sich im Abluftkanal des Gerätes. Das eventuell vorhandene
Umluftteil und und die Jalousieklappe werden unmontiert
geliefert, Hinweise zur Montage unter 3.5.
Eventuell bestelltes Zubehör wird unmontiert mitgeliefert.
3.2 Transport, Teilen des Gerätes
Compact Air wird immer als eine Einheit geliefert. Wenn
der Transport Probleme bereitet, kann das Gerät folgen-
dermaßen getrennt werden:
3.2.1 Teilen des Gerätes für
leichteren Transport
1. Die Revisionstür mit dem mitgelieferten Schlüssel
öffnen.
2. Den Berührungsschutz vor dem Wärmetauscher
demontieren. Das Verbindungskabel des Bedientermi-
nals durch Auseinanderziehen der Schnellkupplung an
der Steuereinheit (gekennzeichnet mit HMI) und Lösen
des Kabelbinders demontieren. Das Verbindungskabel
vollständig bis zu den Revisionstüren herausziehen.
3. Die Schrauben des oberen Scharniers lösen und die
Revisionstür entfernen.

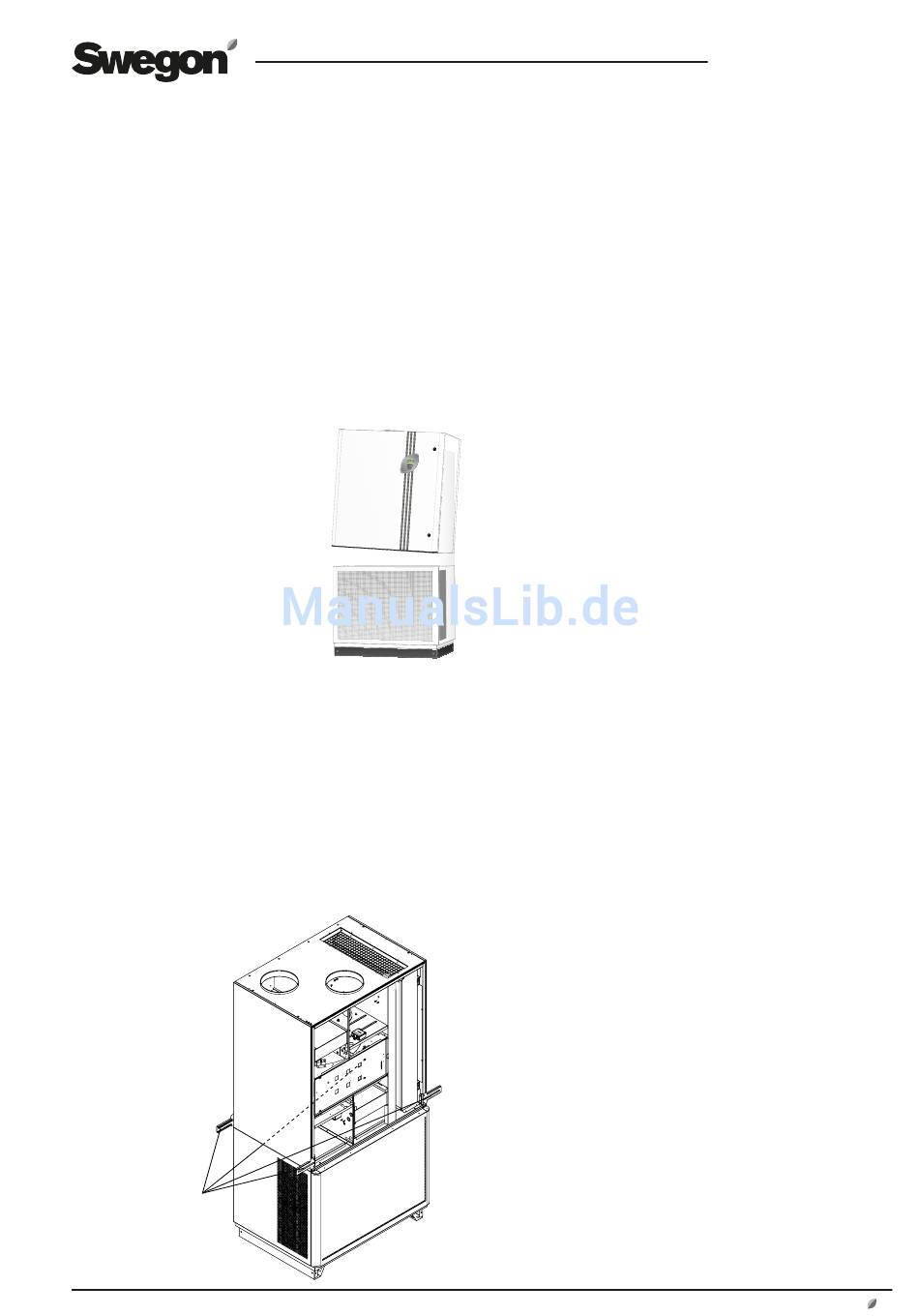

4. Die Handgriffe (unter dem Abluftfilter mitgeliefert)
festschrauben, siehe Skizze.
Tragegriffe (4 St.)
Änderungsrechte vorbehalten.
5. Isolierung und Berührungsschutz vor dem Zuluftventi-
lator demontieren.
6. Die Kabel zum Zuluftventilator durch Auseinanderzie-
hen der Schnellkupplungen lösen.
7. Den Zuluftventilator demontieren. Hierzu die beiden
Schrauben an der Aufhängung des Zuluftventilators
etwas lösen, aber nicht vollständig entfernen. Die
vorderen Schrauben an der Aufhängung lösen und
entfernen. Den Ventilator herausnehmen und von den
hinteren Schrauben abnehmen.
8. Den Ventilator etwas drehen und aus dem Gerät
herausnehmen.
9. Wenn das Gewicht des Oberteils noch weiter reduziert
werden soll, die Punkte 5 bis 8 auch für den Abluft-
ventilator wiederholen.
10. Kabelschutz am Boden des Ventilatorraums demontie-
ren.
11. Wenn das Gerät mit einer montierten elektrischen
Luftheizung versehen ist, deren Schrauben lösen. Die
Luftheizung anheben und sie lose in das Gerät legen.
12. Die Schrauben am Halteprofil des Zuluftfühlers lösen.
Halteprofil und Zuluftfühler anheben und sie lose in
das Gerät legen.
13. Die vier Schrauben (M8) im Boden des Oberteils lösen.
Diese halten die beiden Teile zusammen.
14. Oberteil abheben.
15. Jetzt kann jedes Teil für sich transportiert werden.
16 Die Montage beider Teile erfolgt in umgekehrter Rei-
henfolge.
3.2.2 Demontage von Tür und Frontgitter
1. Den Berührungsschutz vor dem Wärmetauscher
demontieren.
2. Das Verbindungskabel des Bedienterminals durch
Auseinanderziehen der Schnellkupplung an der
Steuereinheit (gekennzeichnet mit HMI) und Lösen
des Kabelbinders demontieren. Das Verbindungskabel
vollständig bis zu den Revisionstüren herausziehen.
3. Die Schrauben des oberen Scharniers lösen und die
Revisionstür entfernen.
4. Die vier Befestigungsschrauben des Unterteils des
Frontgitters mit einem 6 mm Innensechskantschlüssel
lösen. Die Schrauben befinden sich in der äußeren
Aussparung in der Ecke.
5. Die Montage erfolgt in umgekehrter Reihenfolge.
DE.COMPACTAH.171215
www.swegon.com
7
