1.5.2 COMPACT Heat

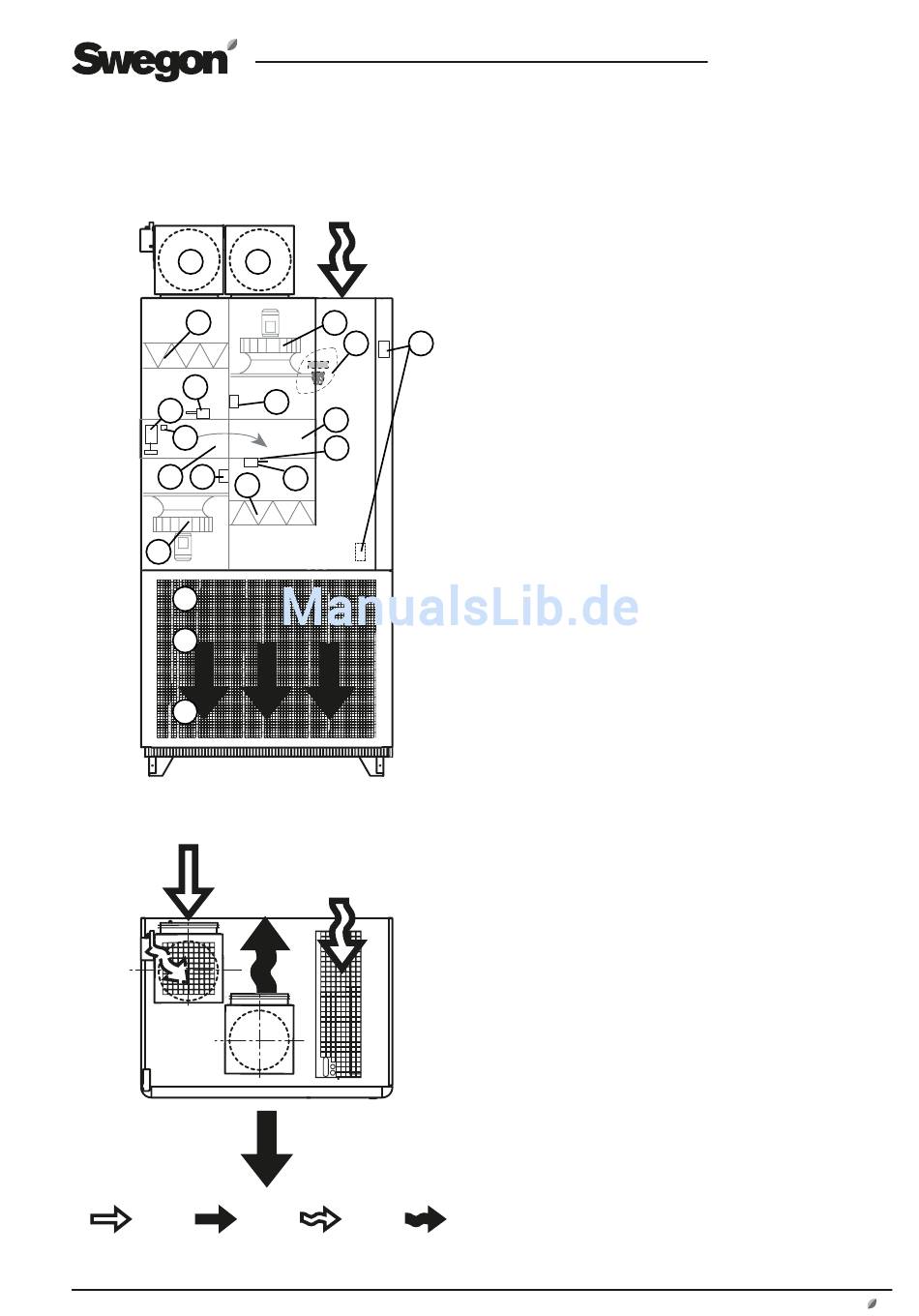

Nachstehend werden verschiedene Bauteile anhand einer
vereinfachten und schematischen Beschreibung einzeln
dargestellt.
19
18
17
16
15
13 14
8
12
9
10
11
Außenluft Zuluft
Änderungsrechte vorbehalten.
20
1
2 3
4
5
6
7
Abluft Fortluft
Position und Bezeichnung der Teile
1
Abluftventilator mit Motor und integrierter Steuerung
2 Bedienterminal (an der Revisionstür)
3 Produktschild
4 Druckfühler Abluftventilator
5 Schaltkasten mit Steuereinheit
6 VOC-Fühler
7 Fühler Ablufttemperatur
8 Abluftfilter
9 Elektrische Luftheizung (im unteren Teil)
10 Fühler für Zulufttemperatur (im unteren Teil)
11 Wechselklappe mit Stellantrieb (im unteren Teil)
12 Zuluftventilator mit Motor und integrierter Steuerung
13 Wärmerückgewinner
14 Druckfühler Zuluftventilator
15 Fühler Rotationswächter
16 Antriebsmotor Wärmerückgewinner
17 Fühler Außenlufttemperatur
18 Zuluftfilter
19 Umluftteil mit Stelantrieb
20 Jalousieklappe
