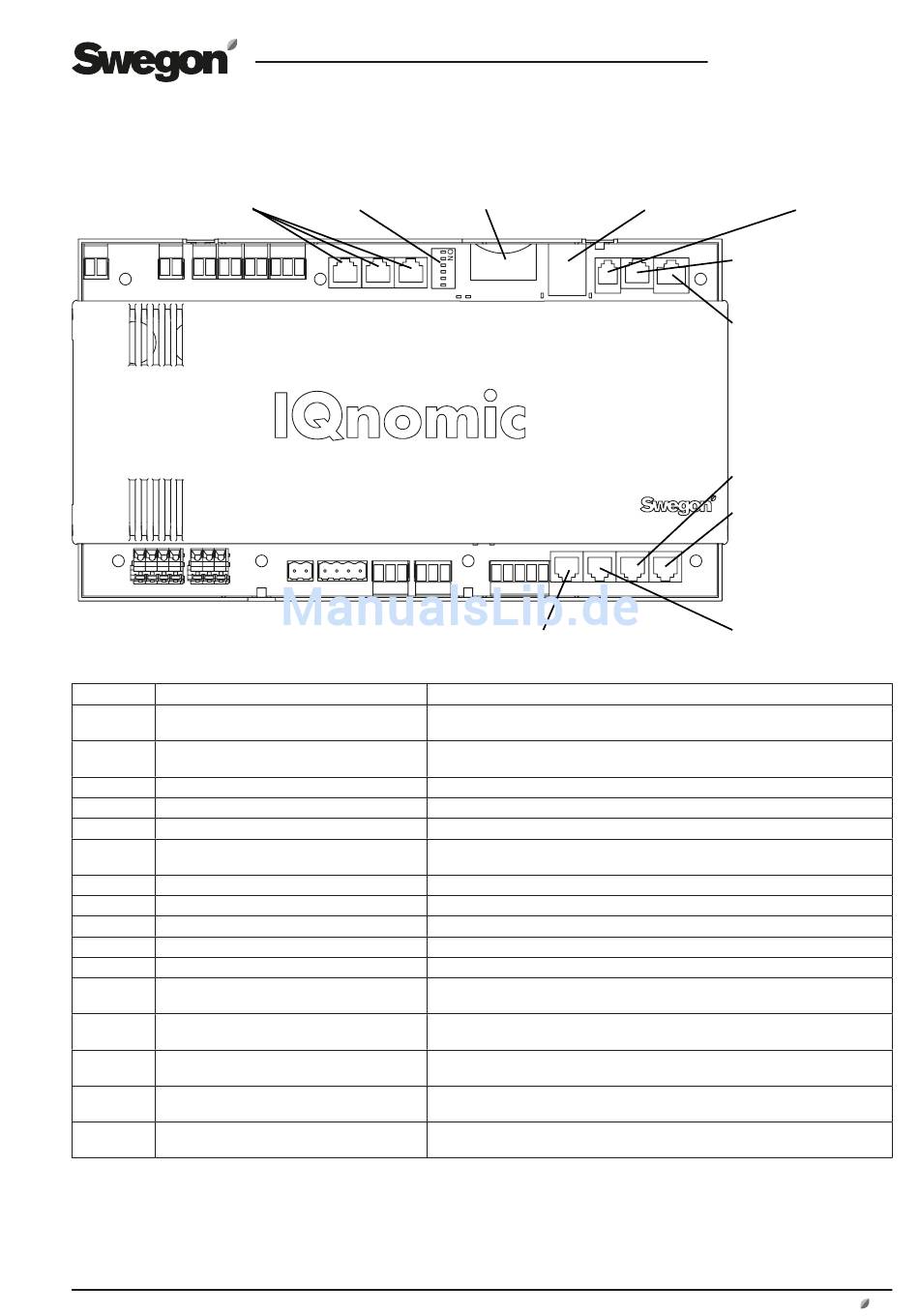

21.3.3 Klemmenanschluss

Externe Fühler und
IQnomic Plus-Module
1 2 3 4 5 6 7 8 9 10 1112 13
1415 16 17 18 19 20
Digitale Eingänge, Klemmen 5-8, sind vom Typ Niederspannung.
Analoge Eingänge, Klemme 37 besitzen eine Eingangsimpedanz
von 66 kΩ.
Klemme Funktion
1,2 Ausgang 1
3,4 Ausgang 2
5,6 Eingang 1
7,8 Eingang 2
9,10 Betriebsspannung
11,12,13 Anschlüsse für EIA 485
14,15,16, 17 VVX-Motor
18,19,20 Rotationsüberwachungsfühler
21,22 VXX-Steuerung
23,24 Steuereinheit
25,26 Klappensteuerung
27,28,29 Klappenstellantrieb, Wechselklappe
30,31,32 Klappenstellantrieb, Umluftklappe
33, 34, 35 Eingang PWM für Clean Air Control
36 Ausgang, feste Versorgungsspannung 10 VDC
aus
37 Eingang, 0-10 VDC, für Bedarfssteuerung des
Volumenstroms oder sollwertverschiebung

DIL-Schalter:

Bei COMPACT Air müssen alle DIL-Schalter in der Position OFF stehen.
Bei COMPACT Heat muss der DIL-Schalter 2 in der Position ON stehen, alle anderen in Position OFF.
Änderungsrechte vorbehalten.
Speicherkarte zum Einlog-
DIL-Schalter gen und Aktualisieren
21 22 2324 2526 272829 303132
Kommentar
Die Funktion wird individuell gewählt. Freiliegender Kontakt, max. 5 A/AC1,
1A/AC3, 250 VAC.
Die Funktion wird individuell gewählt. Freiliegender Kontakt, max. 5 A/AC1,
1A/AC3, 250 VAC.
Die Funktion wird individuell gewählt.
Die Funktion wird individuell gewählt.
Betriebsspannung 24 VAC, maximale Belastung 28 VA.
11 Kommunikationsanschluss A/RT+, 12 Kommunikationsanschluss B/RT-,
13 = GND/COM.
14 Erde, 15 Rot, 16 Gelb, 17 Schwarz.
18 Braun, 19 Blau, 20 Schwarz.
Spannungszufuhr 36 VAC, in
Spannungszufuhr 18 VAC, in
Spannungszufuhr 24 VAC, in
27 (G0) Schwarz 24 VAC(-), 28 (G) Rot 24 VAC(+), 29 (NO) Weiß 24 VAC Ausgabe
wenn aktiv.
30 (G0) Schwarz 24 VAC(-), 31 (G) Rot 24 VAC(+), 32 (NO) Weiß 24 VAC Ausgabe
wenn aktiv.
VOC-Fühler. 33 +12 VDC. Max. Belastung 500 mA. 34 PWM-Signal. 36 Messnull,
GND.
10 VDC an GND. Wird mit max. 20 mA belastet
Luftqualitätsfühler
Netzwerkanschluss
3334353637
Temperaturfühler, Außenluft
