Swegon SILVER C RX Installationsanleitung Seite 3

1. Installation
1.1 Allgemein
Alle betroffenen Mitarbeiter müssen sich vor Beginn jeglicher
Arbeiten an dem Gerät mit diesen Anweisungen vertraut
machen. Schäden am Gerät oder an Teilen davon, die auf
unsachgemäße Handhabung oder Missbrauch durch den
Käufer oder den Installateur zurückzuführen sind, können
nicht als Gewährleistungsfälle betrachtet werden, wenn diese
Anweisungen nicht korrekt befolgt wurden.
Die Typenschilder befinden sich auf der Inspektionsseite der
Lüftungsgeräte und im Inneren des Schaltschranks des Geräts.
Beziehen Sie sich auf die Angaben auf dem Typenschild, wenn
Sie Swegon kontaktieren.
Das Lüftungsgerät wird verpackt geliefert.
Eventuell bestelltes Zubehör wird in einer separaten Verpackung
mit dem Gerät geliefert.
1.2 Transport vor Ort
Bevor Sie die Transportpalette bzw. das Transportgestell
entfernen (falls verwendet), sollten Sie entscheiden, ob ein
Gabelstapler oder ein Palettenhubwagen für den weiteren
Transport des Geräts innerhalb des Standorts zu dem Ort, an
dem es installiert werden soll, verwendet werden soll.
1.3 Teile, die mit dem Gerät verpackt sind
Einzeln verpackte Komponenten wie die Zierbeschläge,
Maschinenschilder, Schrauben und die Dokumententasche
befinden sich bei Lieferung im Inneren des Lüftungsgerätes.
1.3.1 Dokumententasche
Befestigen Sie die Dokumententasche an der Außenseite des
Lüftungsgerätes oder an einer anderen geeigneten Stelle.
1.4 Standort
Das Lüftungsgerät muss horizontal auf einer ebenen und festen
Auflagefläche montiert werden, die so konstruiert sein muss,
dass sie das Gewicht des Geräts tragen kann.
Achten Sie beim Aufstellen des Geräts und beim Anschließen
von Rohren und elektrischen Leitungen darauf, dass sich die
Wartungsklappen frei öffnen lassen und dass sich innenliegende
Funktionsteile wie Filterkassetten und Ventilatoren entnehmen
lassen.
Erforderlicher Inspektionsraum
Vor den Ventilator-/Filterabschnitten sollten 1100 mm Freiraum
für das Öffnen der Wartungstüren gelassen werden.
Swegon behält sich das Recht vor, Spezifikationen zu ändern.
1.5 Liefermethode
Das Lüftungsgerät SILVER C RX 70+/80+ wird normalerweise
mit einem montierten Wärmetauscher geliefert. Dieses wird in
zwei separaten Teilen geliefert: einer Ventilator-/Filter-Sektion
und einem Ventilator-/Filter-Sektion + Wärmetauscher. Das
Wärmetauscher kann auch geteilt geliefert werden. Das Gerät
wird in zwei separaten Ventilator-/Filter-Sektionen geliefert,
und der Wärmetauscher wird in zwei Gehäusesektionen und
einem Rotor geliefert, wobei der Rotor in einem Transportgestell
geneigt geliefert wird (Transporthöhe = 2480 mm, minimale
Transportbreite = 2175 mm). Einzelheiten zur Installation finden
Sie in Abschnitt 1.7.
Weitere Abmessungen und Gewichte finden Sie in
Abschnitt 2.

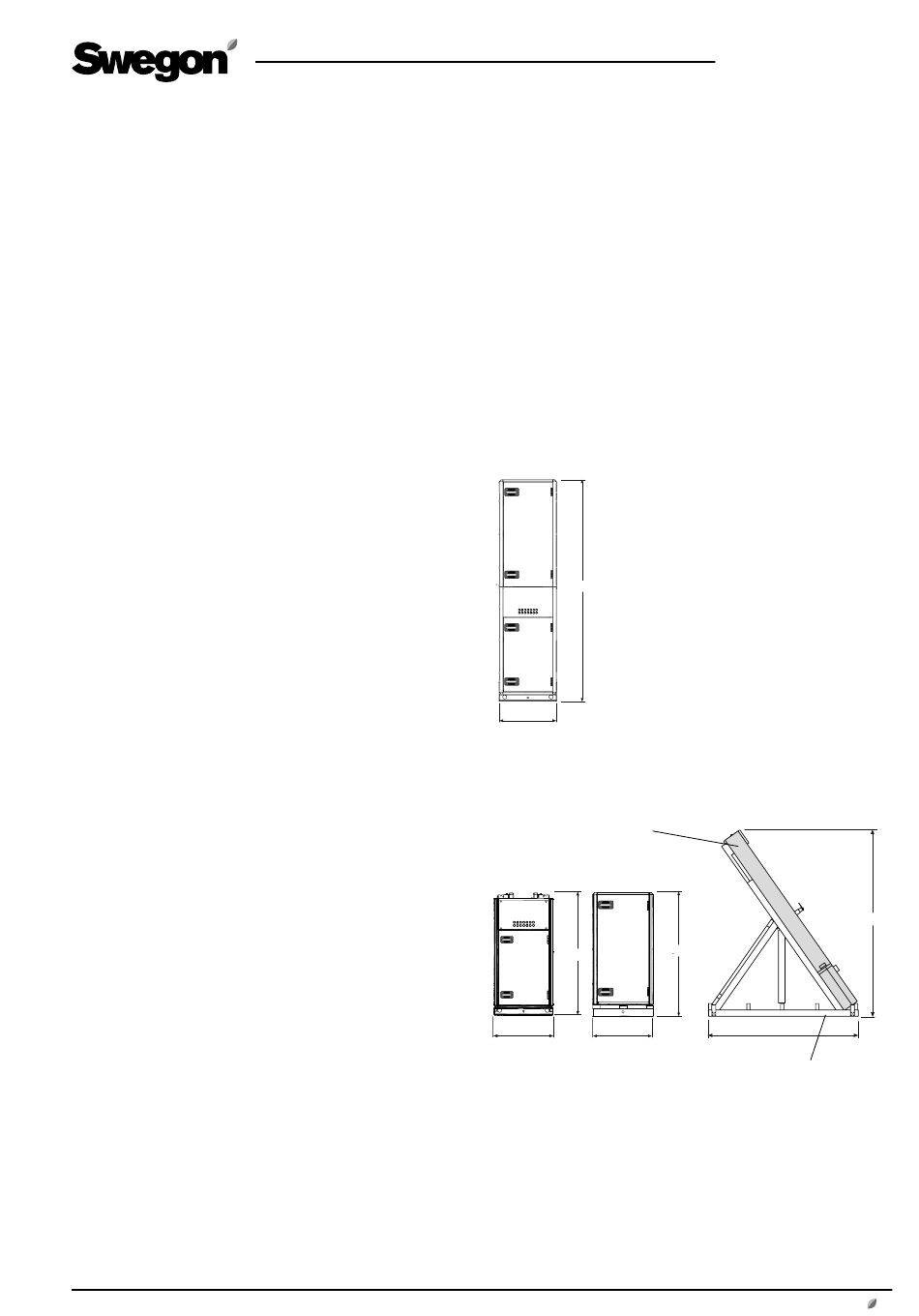

Wärmetauschersektion, geliefert als separates Gerät
3070
796
Wärmetauschersektion, geliefert in
zwei Gehäuseteilen und Rotor
Rotor, Ø 2781
1660
796
796
DE.SILVINF80P.250301
1640
2175
Transportgestell
www.swegon.com
2480
