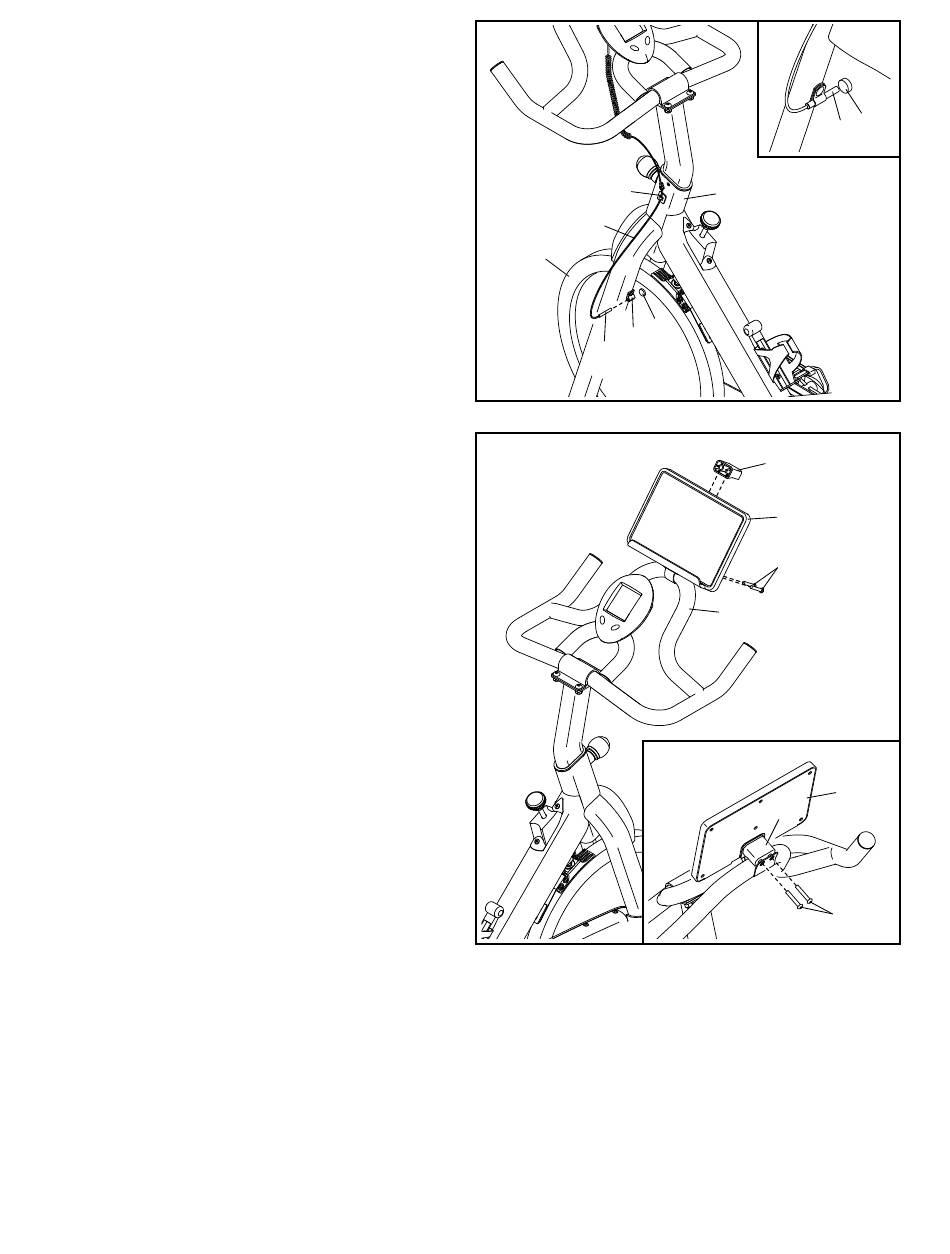

11. Führen Sie das Kabel (E) am Reedschalter (59)
in die Klemme (64) auf der linken Seite des
Rahmens (1) ein.
Als Nächstes setzen Sie den Reedschalter (59)
in die Schelle (30) am Rahmen (1) ein.
Dann drehen Sie das Schwungrad (37), bis der
Magnet (20) dem Reedschalter (59) zugewandt
ist.
Siehe Nebenbild. Bewegen Sie den Reed-
schalter (59), sodass er 1–2 cm vom Magneten
(20) entfernt ist.
12. Richten Sie den Tablethalter (73) wie abgebildet
aus und drücken Sie ihn an der angegebenen
Stelle auf die Griffstange (7) auf. Schieben Sie
den Tablethalter auf die Mitte der Griffstange und
drehen Sie ihn nach vorne oder nach hinten, bis
er sich in der für Sie optimalen Position befindet.
Während eine zweite Person den Tablethalter
(73) an dieser Stelle festhält, befestigen Sie
den Tablethalter mit der Klemmenhalterung (74)
und zwei M6 x 40mm Schrauben (75) wie in der
Detailzeichnung angegeben.
13. Wenn die Montage vollendet ist, überprüfen Sie, ob das Trainingsrad richtig montiert wurde und rich-
tig funktioniert. Achten Sie darauf, dass alle Teile richtig festgezogen sind, bevor Sie das Trainingsrad
verwenden. Möglicherweise wurden überzählige Teile mitgeliefert. Legen Sie zum Schutz Ihres Bodens eine
Unterlage unter das Trainingsrad.
11
64
E
37
30 20
59
12
11
59 20
1
74
73
75
7
73
74
75
