MONTAGE
• Zur Montage braucht man zwei Personen.
• Legen Sie alle Teile an einen freigelegten Ort
und entfernen Sie die Verpackungsmaterialien.
Werfen Sie die Verpackungsmaterialien nicht
weg, bis Sie alle Montageschritte vollendet
haben.
• Left parts are marked "L" or "Left" and right parts
Die linken Teile sind mit einem "L" oder "Left"
markiert, und die rechten Teile sind mit einem "R"
oder "Right" markiert.
• Zur Ausfi ndung der kleinen Teile, siehe Seite 5.
1. Registrieren Sie Ihr Produkt auf
www.iconsupport.eu.
• Aktiviert Ihre Garantie
• Erspart Ihnen wertvolle Zeit falls Sie jemals
den Kundendienst kontaktieren müssen
• Ermöglicht uns, Sie bei Aktualisierungen und
anderen Angeboten zu benachrichtigen
Anmerkung: Falls Sie keinen Internetanschluss
haben, rufen Sie den Kundendienst (siehe
Vorderseite dieser Bedienungsanleitung) an.

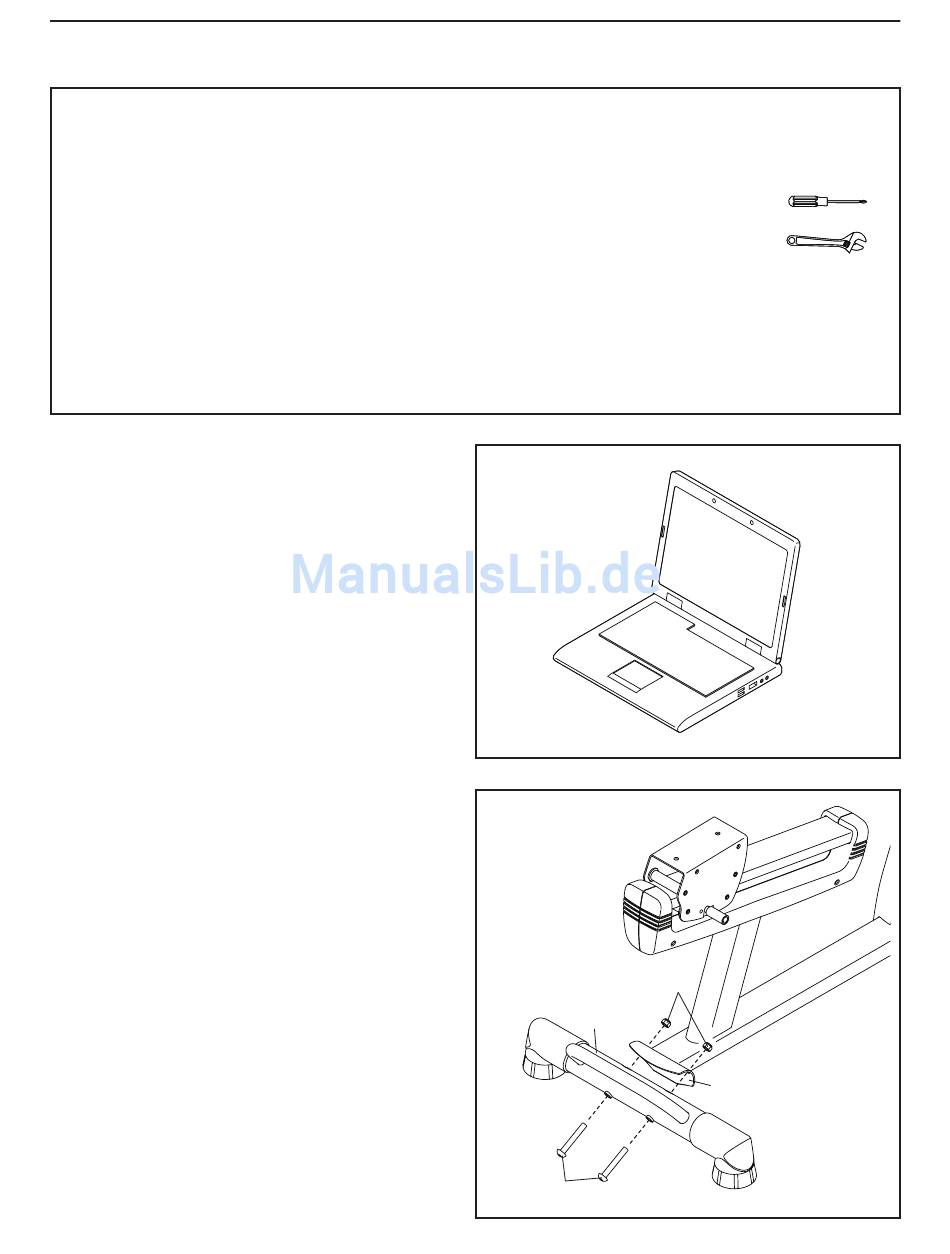

2. Richten Sie die hintere Stützstange (31) wie
abgebildet aus.
Während eine andere Person den hinteren Teil
des Rahmens (1) hochhebt, befestigen Sie
die hintere Stützstange (31) to the Frame mit
zwei M10 x 80mm Bolzen (54) and zwei M10
Kontermutter (57).
• Zur Montage werden, außer der mitgelieferten
Werkzeuge, auch die folgenden Werkzeuge
benötigt:
einen Kreuzschlitzschraubendreher
einen Schraubenschlüssel
Die Montage geht sicher leichter von Hand,
wenn man einen Schlüsselsatz besitzt. Um
Beschädigungen von Teilen zu vermeiden, benut-
zen Sie keine Elektrowerkzeuge.
1
2
31
54
6
57
1
