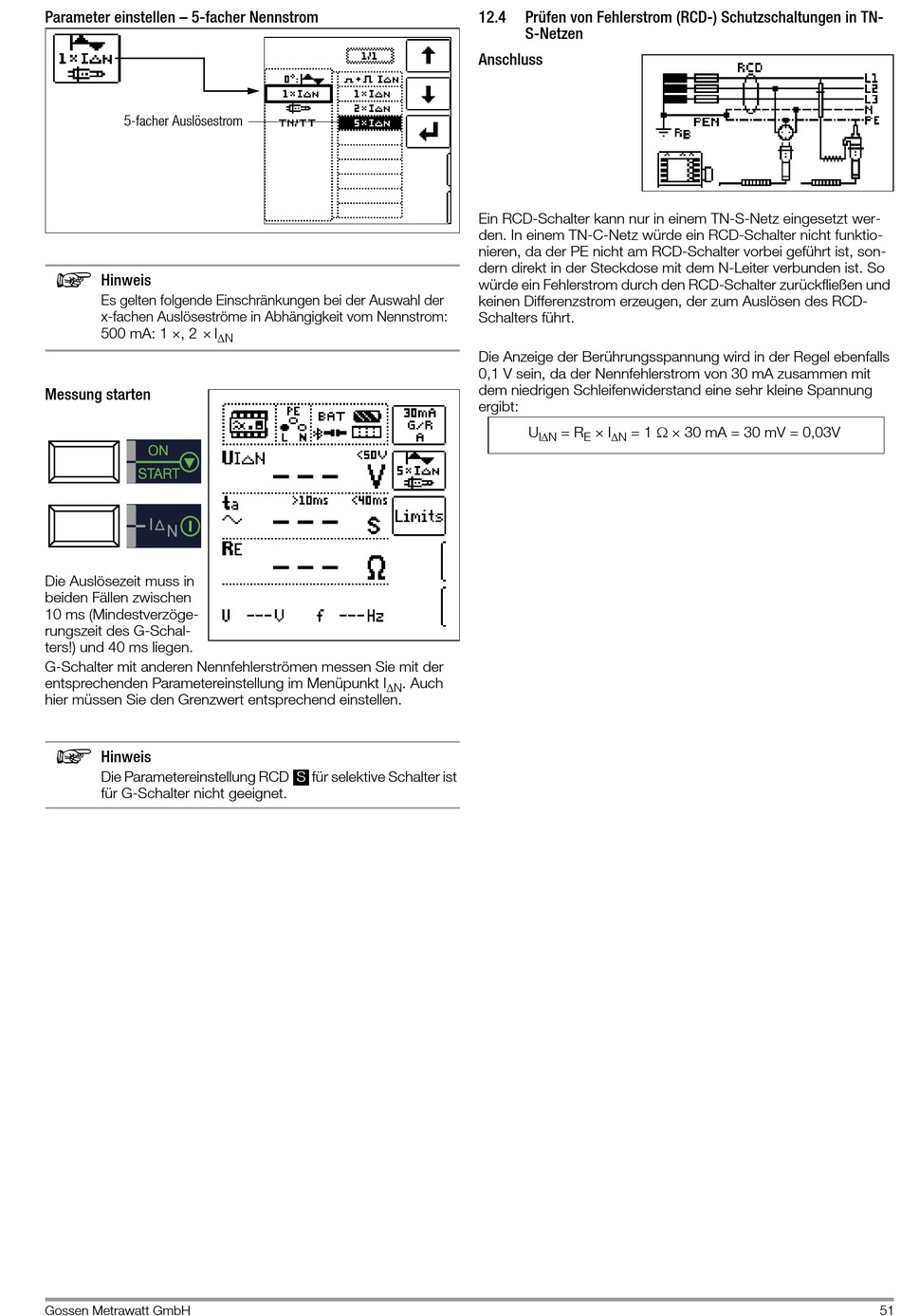

Parameter einstellen – 5-facher Nennstrom
5-facher Auslösestrom
Hinweis
Es gelten folgende Einschränkungen bei der Auswahl der
x-fachen Auslöseströme in Abhängigkeit vom Nennstrom:
500 mA: 1 ×, 2 × I
Messung starten
Die Auslösezeit muss in
beiden Fällen zwischen
10 ms (Mindestverzöge-
rungszeit des G-Schal-
ters!) und 40 ms liegen.
G-Schalter mit anderen Nennfehlerströmen messen Sie mit der
entsprechenden Parametereinstellung im Menüpunkt I
hier müssen Sie den Grenzwert entsprechend einstellen.
Hinweis
Die Parametereinstellung RCD
für G-Schalter nicht geeignet.
Gossen Metrawatt GmbH
N
N
S für selektive Schalter ist
12.4 Prüfen von Fehlerstrom (RCD-) Schutzschaltungen in TN-
S-Netzen
Anschluss
Ein RCD-Schalter kann nur in einem TN-S-Netz eingesetzt wer-
den. In einem TN-C-Netz würde ein RCD-Schalter nicht funktio-
nieren, da der PE nicht am RCD-Schalter vorbei geführt ist, son-
dern direkt in der Steckdose mit dem N-Leiter verbunden ist. So
würde ein Fehlerstrom durch den RCD-Schalter zurückfließen und
keinen Differenzstrom erzeugen, der zum Auslösen des RCD-
Schalters führt.
Die Anzeige der Berührungsspannung wird in der Regel ebenfalls
0,1 V sein, da der Nennfehlerstrom von 30 mA zusammen mit
dem niedrigen Schleifenwiderstand eine sehr kleine Spannung
ergibt:
U = R
IN
. Auch
= 1  × 30 mA = 30 mV = 0,03V
× I
N
E
