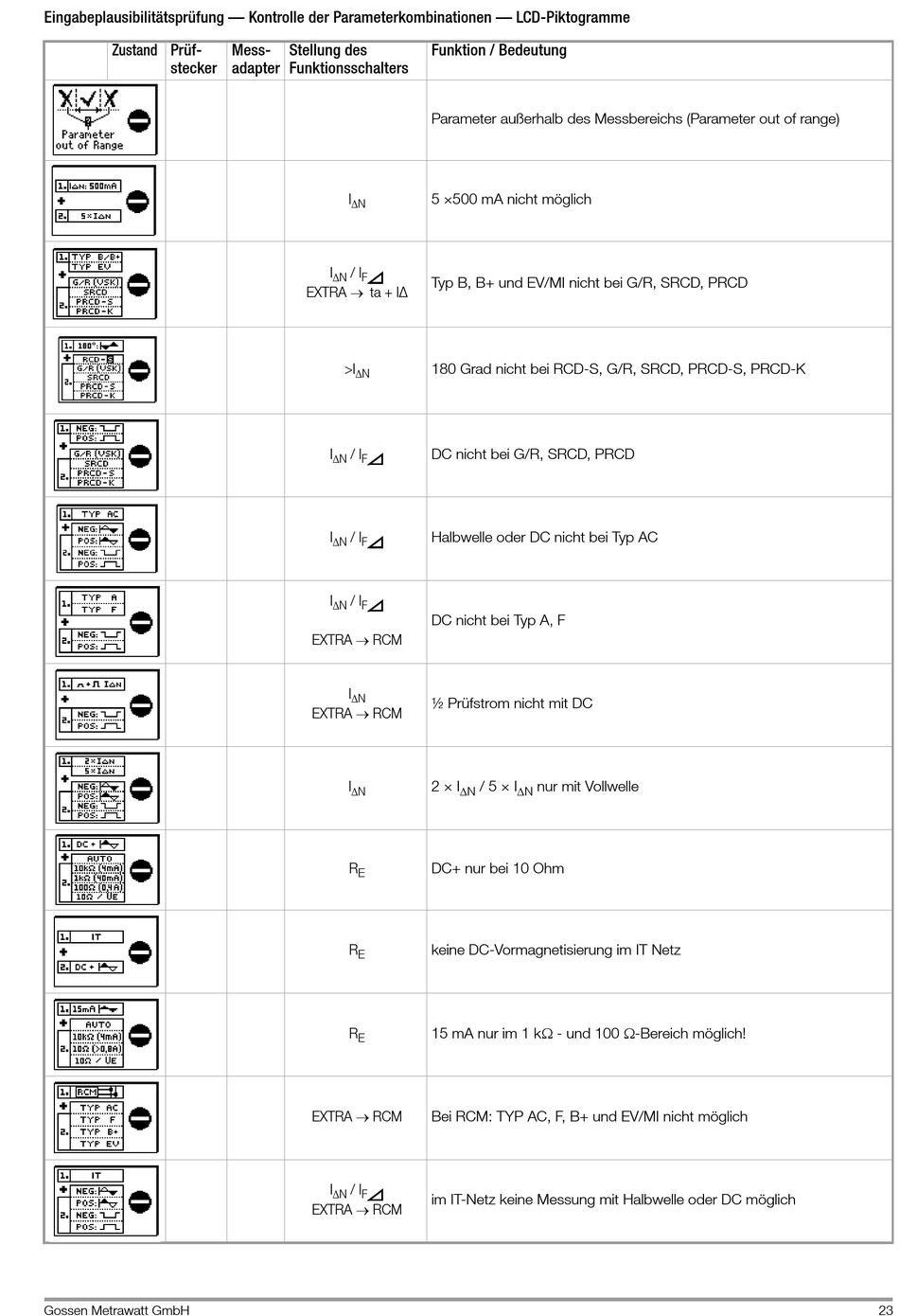

Eingabeplausibilitätsprüfung — Kontrolle der Parameterkombinationen — LCD-Piktogramme
Zustand Prüf-
stecker
Gossen Metrawatt GmbH
Mess- Stellung des
adapter Funktionsschalters
I
N
I / I
N
F
EXTRA  ta + IΔ
>I
N
I / I
N
F
I / I
N
F
I / I
N
F
EXTRA  RCM
I
N
EXTRA  RCM
I
N
R
E
R
E
R
E
EXTRA  RCM
I / I
N
F
EXTRA  RCM
Funktion / Bedeutung
Parameter außerhalb des Messbereichs (Parameter out of range)
5 ×500 mA nicht möglich
Typ B, B+ und EV/MI nicht bei G/R, SRCD, PRCD
180 Grad nicht bei RCD-S, G/R, SRCD, PRCD-S, PRCD-K
DC nicht bei G/R, SRCD, PRCD
Halbwelle oder DC nicht bei Typ AC
DC nicht bei Typ A, F
½ Prüfstrom nicht mit DC
2 × I / 5 × I nur mit Vollwelle
N N
DC+ nur bei 10 Ohm
keine DC-Vormagnetisierung im IT Netz
15 mA nur im 1 k - und 100 -Bereich möglich!
Bei RCM: TYP AC, F, B+ und EV/MI nicht möglich
im IT-Netz keine Messung mit Halbwelle oder DC möglich
