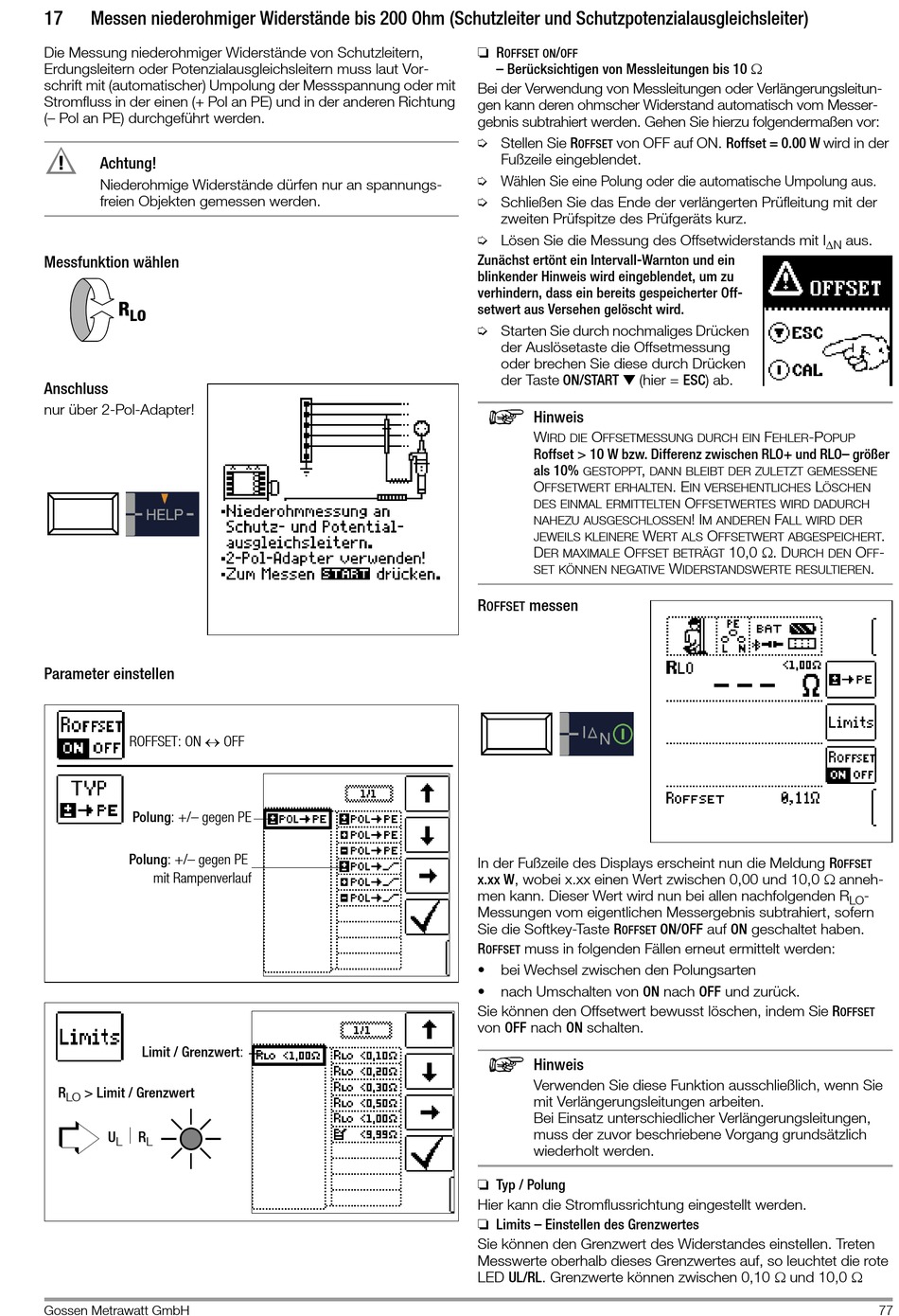

17 Messen niederohmiger Widerstände bis 200 Ohm (Schutzleiter und Schutzpotenzialausgleichsleiter)
Die Messung niederohmiger Widerstände von Schutzleitern,
Erdungsleitern oder Potenzialausgleichsleitern muss laut Vor-
schrift mit (automatischer) Umpolung der Messspannung oder mit
Stromfluss in der einen (+ Pol an PE) und in der anderen Richtung
(– Pol an PE) durchgeführt werden.
!
Achtung!
Niederohmige Widerstände dürfen nur an spannungs-
freien Objekten gemessen werden.
Messfunktion wählen
R
LO
Anschluss
nur über 2-Pol-Adapter!
Parameter einstellen
ROFFSET: ON  OFF
Polung: +/– gegen PE
Polung: +/– gegen PE
mit Rampenverlauf
Limit / Grenzwert:
R > Limit / Grenzwert
LO
 R
U
L L
Gossen Metrawatt GmbH
❏ R
/
OFFSET ON OFF
– Berücksichtigen von Messleitungen bis 10 
Bei der Verwendung von Messleitungen oder Verlängerungsleitun-
gen kann deren ohmscher Widerstand automatisch vom Messer-
gebnis subtrahiert werden. Gehen Sie hierzu folgendermaßen vor:
➭ Stellen Sie R
von OFF auf ON. Roffset = 0.00 W wird in der
OFFSET
Fußzeile eingeblendet.
➭ Wählen Sie eine Polung oder die automatische Umpolung aus.
➭ Schließen Sie das Ende der verlängerten Prüfleitung mit der
zweiten Prüfspitze des Prüfgeräts kurz.
➭ Lösen Sie die Messung des Offsetwiderstands mit I
Zunächst ertönt ein Intervall-Warnton und ein
blinkender Hinweis wird eingeblendet, um zu
verhindern, dass ein bereits gespeicherter Off-
setwert aus Versehen gelöscht wird.
➭ Starten Sie durch nochmaliges Drücken
der Auslösetaste die Offsetmessung
oder brechen Sie diese durch Drücken
der Taste ON/START ▼ (hier = ESC) ab.
Hinweis
W O
IRD DIE FFSETMESSUNG DURCH EIN
Roffset > 10 W bzw. Differenz zwischen RLO+ und RLO– größer
als 10% ,
GESTOPPT
O
FFSETWERT ERHALTEN
DES EINMAL ERMITTELTEN
NAHEZU AUSGESCHLOSSEN
W
JEWEILS KLEINERE
D O
ER MAXIMALE FFSET BETRÄGT
SET KÖNNEN NEGATIVE
R messen
OFFSET
In der Fußzeile des Displays erscheint nun die Meldung R
x.xx W, wobei x.xx einen Wert zwischen 0,00 und 10,0  anneh-
men kann. Dieser Wert wird nun bei allen nachfolgenden R
Messungen vom eigentlichen Messergebnis subtrahiert, sofern
Sie die Softkey-Taste R
OFFSET
R muss in folgenden Fällen erneut ermittelt werden:
OFFSET
• bei Wechsel zwischen den Polungsarten
• nach Umschalten von ON nach OFF und zurück.
Sie können den Offsetwert bewusst löschen, indem Sie R
von OFF nach ON schalten.
Hinweis
Verwenden Sie diese Funktion ausschließlich, wenn Sie
mit Verlängerungsleitungen arbeiten.
Bei Einsatz unterschiedlicher Verlängerungsleitungen,
muss der zuvor beschriebene Vorgang grundsätzlich
wiederholt werden.
❏ Typ / Polung
Hier kann die Stromflussrichtung eingestellt werden.
❏ Limits – Einstellen des Grenzwertes
Sie können den Grenzwert des Widerstandes einstellen. Treten
Messwerte oberhalb dieses Grenzwertes auf, so leuchtet die rote
LED UL/RL. Grenzwerte können zwischen 0,10  und 10,0 
F -P
EHLER
DANN BLEIBT DER ZULETZT GEMESSENE
. E L
IN VERSEHENTLICHES
O
FFSETWERTES WIRD DADURCH
! I F
M ANDEREN ALL WIRD DER
O
ERT ALS FFSETWERT ABGESPEICHERT
10,0 . D
URCH DEN
W
IDERSTANDSWERTE RESULTIEREN
ON/OFF auf ON geschaltet haben.
aus.
N
OPUP
ÖSCHEN
.
O -
FF
.
OFFSET
-
LO
OFFSET
