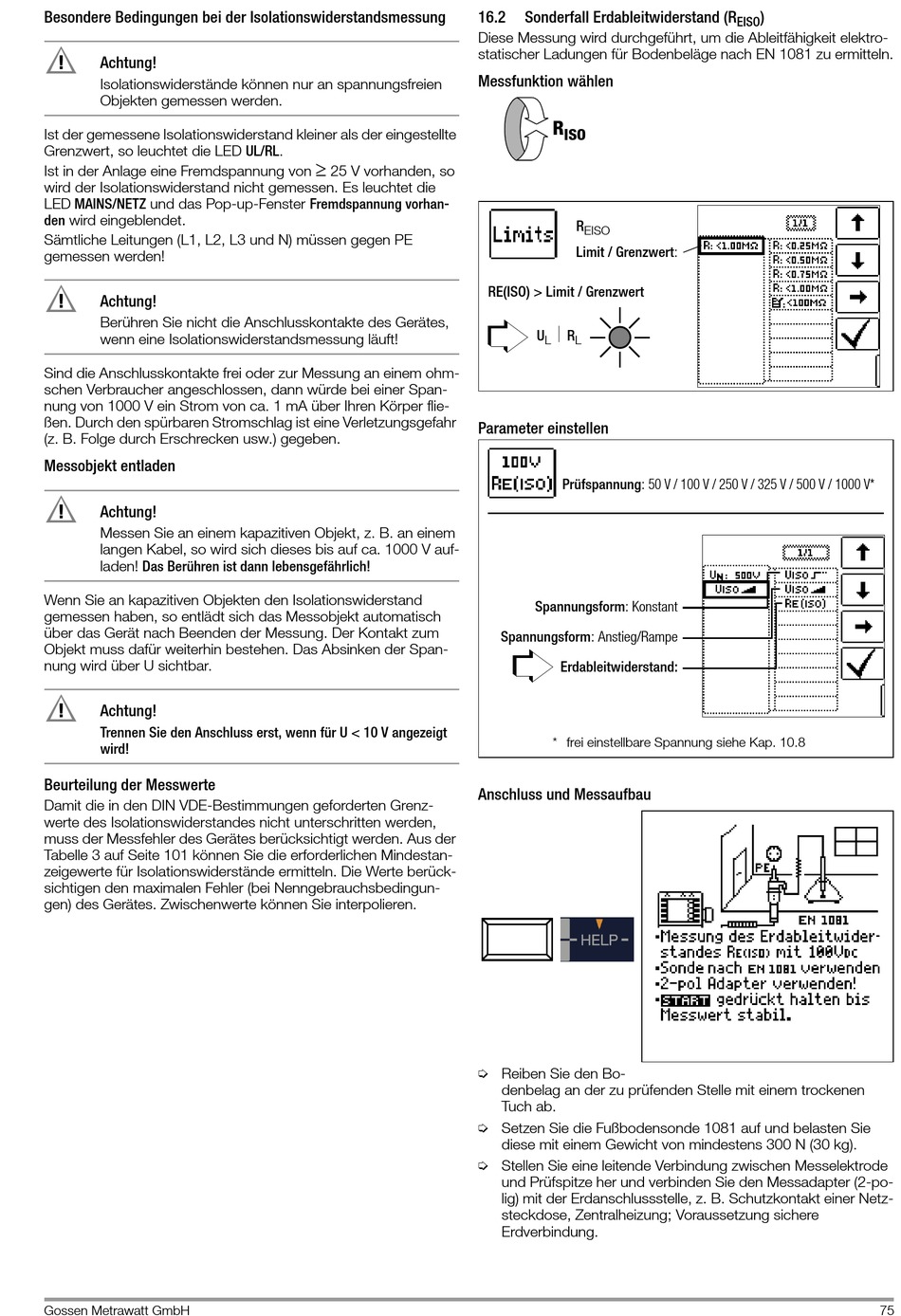

Besondere Bedingungen bei der Isolationswiderstandsmessung
!
Achtung!
Isolationswiderstände können nur an spannungsfreien
Objekten gemessen werden.
Ist der gemessene Isolationswiderstand kleiner als der eingestellte
Grenzwert, so leuchtet die LED UL/RL.
Ist in der Anlage eine Fremdspannung von
wird der Isolationswiderstand nicht gemessen. Es leuchtet die
LED MAINS/NETZ und das Pop-up-Fenster Fremdspannung vorhan-
den wird eingeblendet.
Sämtliche Leitungen (L1, L2, L3 und N) müssen gegen PE
gemessen werden!
!
Achtung!
Berühren Sie nicht die Anschlusskontakte des Gerätes,
wenn eine Isolationswiderstandsmessung läuft!
Sind die Anschlusskontakte frei oder zur Messung an einem ohm-
schen Verbraucher angeschlossen, dann würde bei einer Span-
nung von 1000 V ein Strom von ca. 1 mA über Ihren Körper flie-
ßen. Durch den spürbaren Stromschlag ist eine Verletzungsgefahr
(z. B. Folge durch Erschrecken usw.) gegeben.
Messobjekt entladen
!
Achtung!
Messen Sie an einem kapazitiven Objekt, z. B. an einem
langen Kabel, so wird sich dieses bis auf ca. 1000 V auf-
laden! Das Berühren ist dann lebensgefährlich!
Wenn Sie an kapazitiven Objekten den Isolationswiderstand
gemessen haben, so entlädt sich das Messobjekt automatisch
über das Gerät nach Beenden der Messung. Der Kontakt zum
Objekt muss dafür weiterhin bestehen. Das Absinken der Span-
nung wird über U sichtbar.
!
Achtung!
Trennen Sie den Anschluss erst, wenn für U < 10 V angezeigt
wird!
Beurteilung der Messwerte
Damit die in den DIN VDE-Bestimmungen geforderten Grenz-
werte des Isolationswiderstandes nicht unterschritten werden,
muss der Messfehler des Gerätes berücksichtigt werden. Aus der
Tabelle 3 auf Seite 101 können Sie die erforderlichen Mindestan-
zeigewerte für Isolationswiderstände ermitteln. Die Werte berück-
sichtigen den maximalen Fehler (bei Nenngebrauchsbedingun-
gen) des Gerätes. Zwischenwerte können Sie interpolieren.
Gossen Metrawatt GmbH
16.2
Diese Messung wird durchgeführt, um die Ableitfähigkeit elektro-
statischer Ladungen für Bodenbeläge nach EN 1081 zu ermitteln.
Messfunktion wählen

25 V vorhanden, so
Parameter einstellen
Anschluss und Messaufbau
➭ Reiben Sie den Bo-
➭ Setzen Sie die Fußbodensonde 1081 auf und belasten Sie
➭ Stellen Sie eine leitende Verbindung zwischen Messelektrode
Sonderfall Erdableitwiderstand (R
R
ISO
R
EISO
Limit / Grenzwert:
RE(ISO) > Limit / Grenzwert
 R
U
L L
Prüfspannung: 50 V / 100 V / 250 V / 325 V / 500 V / 1000 V*
Spannungsform: Konstant
Spannungsform: Anstieg/Rampe
Erdableitwiderstand:
* frei einstellbare Spannung siehe Kap. 10.8
denbelag an der zu prüfenden Stelle mit einem trockenen
Tuch ab.
diese mit einem Gewicht von mindestens 300 N (30 kg).
und Prüfspitze her und verbinden Sie den Messadapter (2-po-
lig) mit der Erdanschlussstelle, z. B. Schutzkontakt einer Netz-
steckdose, Zentralheizung; Voraussetzung sichere
Erdverbindung.
)
EISO
