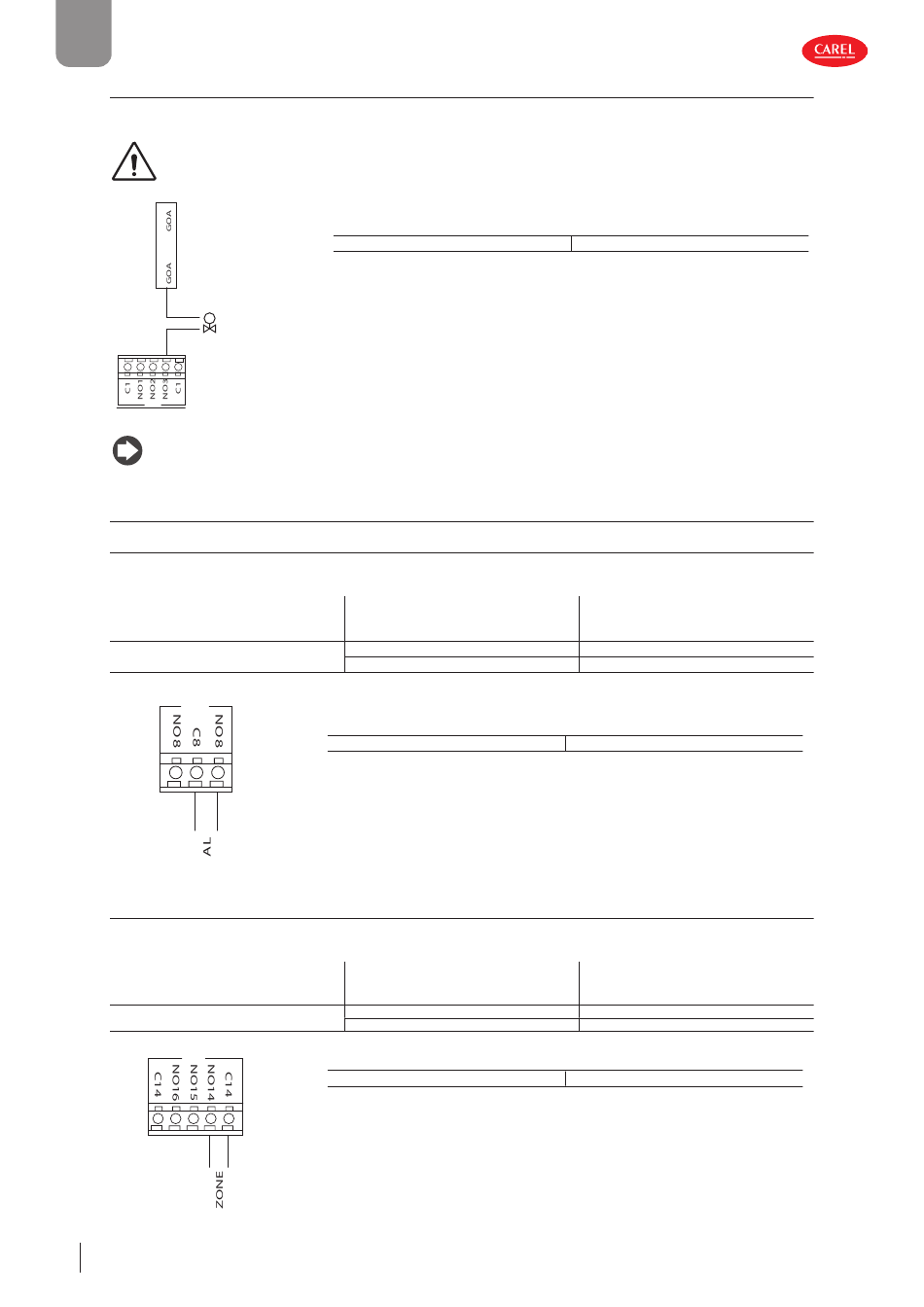

6.3.2 Anschluss des Leitungsabschlämmventils
Das Leitungsabschlämmventil (NOL) entleert die Wasserleitung, welche die Pumpenstation mit dem Verteilungssystem der ein-
zelnen Zonen verbindet.
VORSICHT: Die Installation sollte in der Nähe der Pumpenstation und auf jeden Fall am tiefsten Punkt des Systems aus-
geführt werden, um die Entleerung durch Schwerkraft zu erleichtern.
NOL
J12
Fig. 6.p
Hinweis: Empfohlener Kabelquerschnitt: für Längen < 30 m (1181 in): 0,8 mm2 (0,00155 in2) (AWG 18).
6.4 Eingänge und Ausgänge

6.4.1 Alarmausgang

Der Alarmausgang wird aktiviert, wenn ein oder mehrere Alarme erfasst werden. Der Kontakt/Ausgang kann an ein Überwa-
chungssystem übertragen werden.
Elektrische Eigenschaften des Relais
Relaisstatus und -betrieb
J15
Fig. 6.q
6.4.2 Zonenstatusausgang
Digitaler Ausgang, der den Status der Zone anzeigt (Kontakt geschlossen, Zonenzerstäubung aktiv, Kontakt off en, Zonenzer-
stäubung inaktiv).
Elektrische Eigenschaften des Relais
Relaisstatus und -betrieb
J21
Fig. 6.r
24
Steckverbinder
J12
Leistung 500 VA;
Spannung 250 V;
Strom 2 A ohmsch/induktiv
Kontakt off en
Kontakt geschlossen
Steckverbinder
J15
Leistung 500 VA;
Spannung 250 V;
Strom 1 A ohmsch/induktiv
Kontakt off en
Kontakt geschlossen
Steckverbinder
J21
Klemmen
NO3 - GOA
Alarm vorhanden
kein Alarm vorhanden
Klemmen
C8-NO8
Alarm vorhanden
kein Alarm vorhanden
Klemmen
NO14-C14
humiFog +0300114ML rel. 1.0 - 15.03.2022
Tab. 6.n
Tab. 6.o
Tab. 6.p
Tab. 6.q
