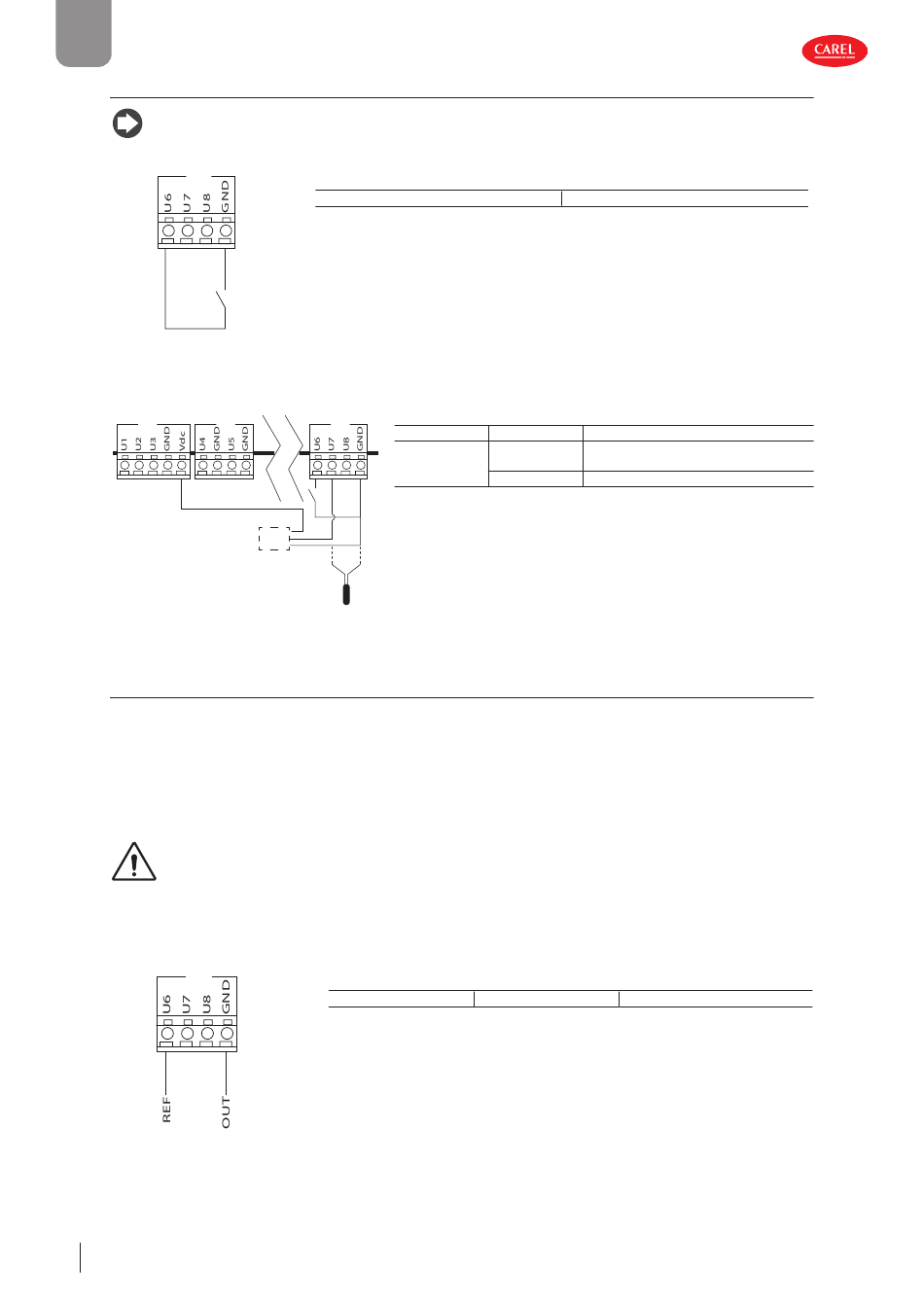

6.2.3 Ein/Aus-Steuersignal
Hinweis: Kontaktart: potentialfrei.
A) EIN/AUS
J6
Fig. 6.e
B) EIN/AUS UND FEUCHTE-/TEMPERATURBEGRENZUNGSFÜHLER
Zulässige Eingänge für Begrenzungsfühler: 0...1 V; 0...10 V; 2...10 V; 0...20 mA; 4...20 mA; NTC
J2 J3
Fig. 6.f

6.2.4 Modulierendes Steuersignal

Mit dem modulierenden Steuersignal kann je nach Art der Regelung Folgendes an die Klemmen angeschlossen werden:
• externer Regler
• externer Regler und Feuchte-/Temperaturbegrenzungsfühler
• Feuchte-/Temperaturhauptfühler
• Feuchte-/Temperaturhauptfühler und Feuchte-/Temperaturbegrenzungsfühler
• doppelter Feuchte-/Temperaturhauptfühler
• dreifacher Feuchte-/Temperaturhauptfühler
• *Rack-Temperaturbegrenzungsfühler (kann mit einigen der vorgenannten Regelungen verwendet werden)
VORSICHT: Verwenden Sie abgeschirmte Kabel. Die Kabel dürfen nicht in der Nähe von Stromkabeln oder Schalt-
schützkabeln verlegt werden, um elektromagnetische Störungen zu vermeiden.
A) Modulierende Regelung mit externem Regler
Zulässige Eingänge: 0...1 V; 0...10 V; 2...10 V; 0...20 mA; 4...20 mA.
J6
Fig. 6.g
20
Steckverbinder
J6
Steckverbinder Klemmen
J6
J6
J6
+ (G)
OUT H/T
M
Steckverbinder
J6
Klemmen
GND - U6
Gerät
U6 - GND Feuchteregler/Thermostat
U7 - GND - Aktiver Feuchtefühler/
Vdc Temperaturfühler
U7 - GND NTC-Fühler
Klemmen Gerät
U6 - GND Signal von externem Regler
Tab. 6.d
Tab. 6.e
Tab. 6.f
