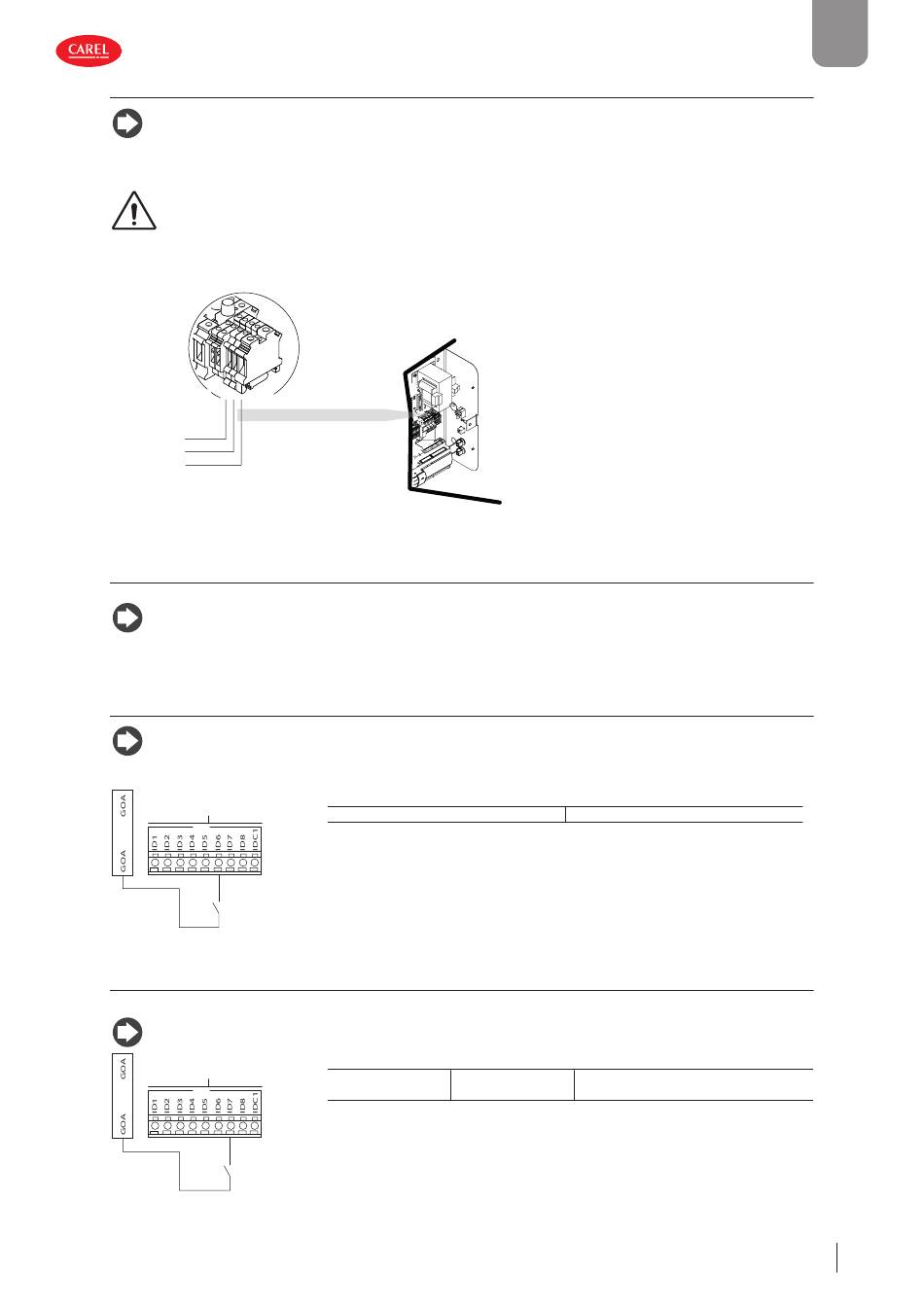

6.1.2 Stromversorgung

Hinweis: Empfohlener Stromkabelquerschnitt: 2,5 mm2 (AWG 13).
Überprüfen Sie, dass die Versorgungsspannung des Gerätes mit dem Wert auf dem Datenschild übereinstimmt.
Der Anschluss muss in Übereinstimmung mit den geltenden nationalen und örtlichen Vorschriften erfolgen.
VORSICHT!
• Die Kabel müssen den örtlichen Vorschriften entsprechen.
• Installieren Sie einen Schalter vor der Pumpenstation für die allseitige Trennung der Stromleitung.
• Sehen Sie eine Erdungsanlage des Typs TT mit einem Erdschlussstromschutz >= 30 mA vor.
Versorgung
Alimentazione
einphasig
monofase
N
L
PE
Fig. 6.b
6.2 Regelungsanschlüsse
Die Art der Regelung wird über das Bedienteil gewählt. Siehe die Anleitung zur Inbetriebnahme des Befeuchtungssystems.
Hinweis: Für alle Regelungsanschlüsse gilt:
• empfohlener Querschnitt der Stromkabel: 0,3...0,5 mm2 (AWG 22/20) bis zu 30 m
• empfohlener Querschnitt der Stromkabel: 0,8...1,3 mm

6.2.1 Freigabe der Zonenproduktion

Hinweis: Der Zonenschaltschrank wird mit überbrückten Kontakten ID6 - G0A geliefert. Wird eine Fernfreigabe ge-
wünscht, entfernen Sie die Steckbrücke und schließen Sie sie an einen potentialfreien Kontakt an.
J5
Fig. 6.c
6.2.2 Freigabe über Luftströmungswächter FLUX: Luftströmungswächter
Freigabeeingang für Luftströmungswächter.
Hinweis: Der Zonenschaltschrank wird mit überbrückten Klemmen ID7 - GND geliefert.
J5
Fig. 6.d
humiFog +0300114ML rel. 1.0 - 15.03.2022
2 (AWG 18/16) > 30 m
Steckverbinder
J5
Steckverbinder Klemmen
J5 ID7 - GOA
Klemmen
ID6-G0A
Gerät
Strömungswächter (Kontakt off en/geschlos-
sen= Produktion gesperrt/freigegeben)
GER
Tab. 6.b
Tab. 6.c
