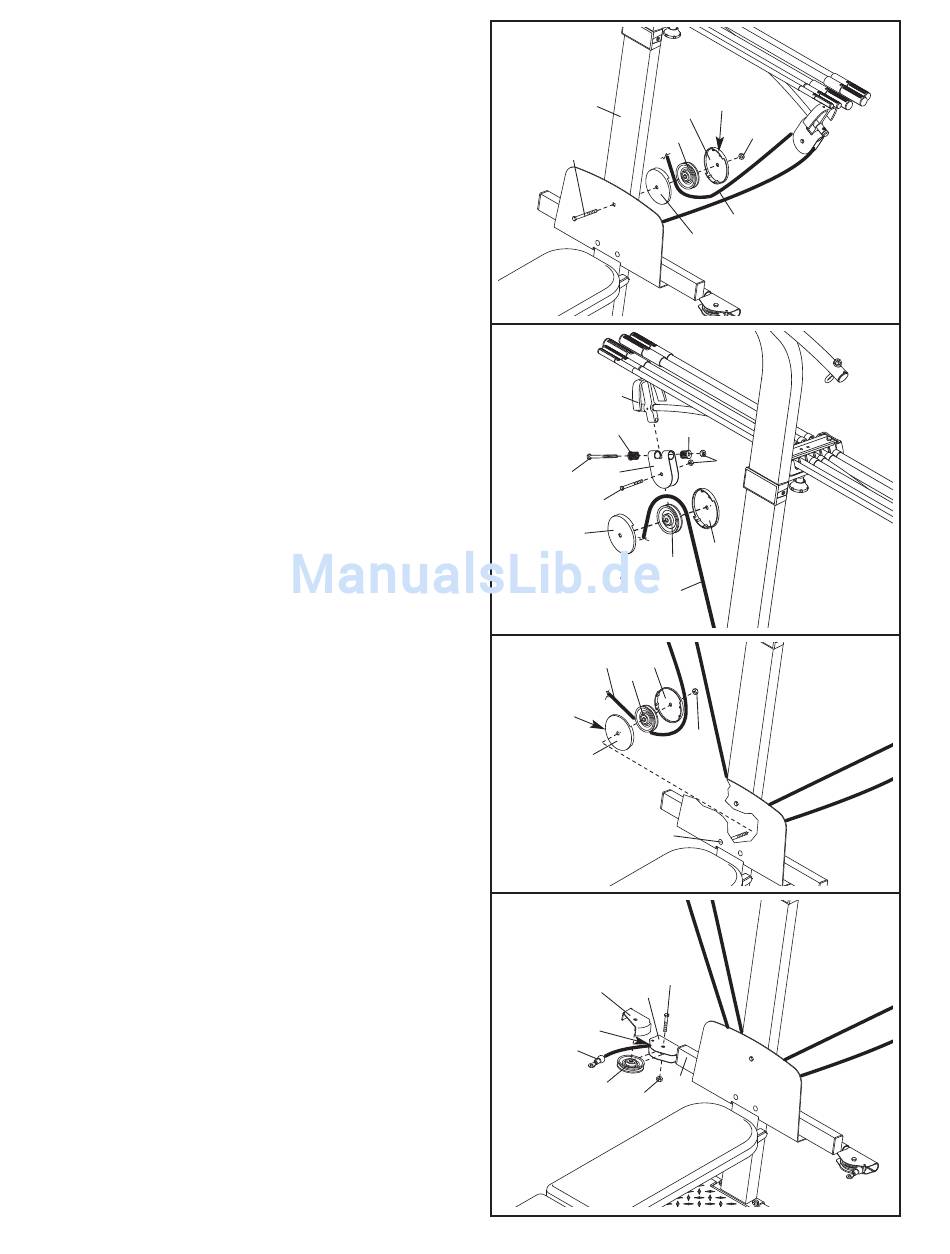

19. Winden Sie das lange Kabel (80) unter eine 90mm
Rolle (28) wie gezeigt. Befestigen Sie die Rolle und
ein Paar Rollendeckungen (29) an die Säule (3) mit
einem M10 x 116mm Knopfkopfbolzen (40) und
einer M10 Nylon-Verschlussmutter (76). Achten
Sie darauf, dass sich die kleinen Laschen an
den Rollendeckungen in der gezeigten Position
befinden.
20. Befestigen Sie das Rollengehäuse (94) an den
gezeigten "U"-Kanal am 10 Pfund Mittelquerbogen
(44) mit einem M10 x 102mm Knopfkopfbolzen
(24), zwei Drehbuchsen (74) und einer M10 Nylon-
Verschlussmutter (76).
Winden Sie das lange Kabel (80) um eine 90mm
Rolle (28). Befestigen Sie die Rolle und ein Paar
Rollendeckungen (29) innen im Rollengehäuse
(94) mit einem M10 x 47mm Knopfkopfbolzen
(71) und einer M10 Nylon-Verschlussmutter (76).
Achten Sie darauf, dass sich die kleinen
Laschen an den Rollendeckungen in der
gezeigten Position befinden.
21. Winden Sie das lange Kabel (80) um eine 90mm
Rolle (28). Befestigen Sie die Rolle und ein Paar
Rollendeckungen (29) an den gezeigten M10 x
143mm Einsteckbolzen (73) mit einer M10 Nylon-
Verschlussmutter (76). Achten Sie darauf, dass
sich die kleinen Laschen an den Rollen-
deckungen in der gezeigten Position befinden.
22. Achten Sie darauf, dass es keine Querbogen
(nicht gezeigt) unter den "U"-Kanälen auf dem 10
Pfund Mittelquerbogen (nicht gezeigt) gibt. Lassen
Sie eine zweite Person am langen Kabel (80) zie-
hen um ein schlaffes Kabel zu verursachen.
Führen Sie das Ende des langen Kabels (80)
durch das geschweißte Querrohr (11). Wenn
nötig, benutzen Sie die Spitze eines
Schraubenziehers um das Ende des Kabels aus
dem Dreharm (22) heraus zu ziehen. Achten Sie
darauf, dass sich das Kabel an der gezeigten
Seite des geschweißten Stabs im Dreharm
befindet.
Winden Sie das lange Kabel (80) um eine 90mm
Rolle (28). Befestigen Sie die Rolle und eine
Halbrollendeckung (109) innen im Dreharm (22)
mit einem M10 x 47mm Knopfkopfbolzen (71)
und einer M10 Nylon-Verschlussmutter (76).
19
3
40
20
44
74
94
24
71
29
Kleine
Lasche
21
80
28
Kleine
Lasche
29
22
109
22
Stab
80
28
76
11
Kleine
Lasche
29
76
28
80
29
74
76
29
28
80
29
76
73
71
11
