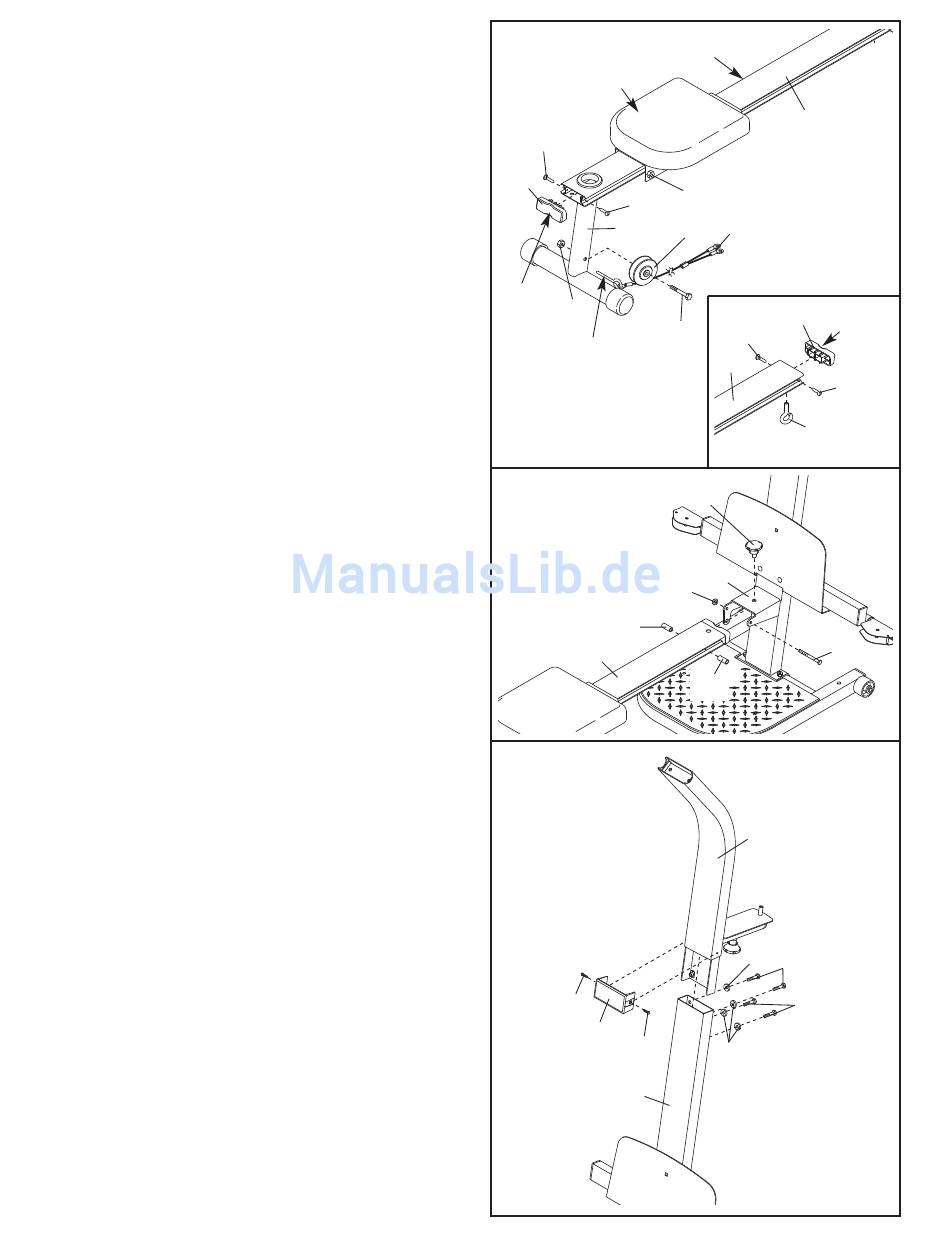

6. Ziehen Sie den Sitzknopf (45, nicht gezeigt) so
weit wie möglich heraus, und schieben den
Sitzhalter (12) auf die Bankschiene (5). Rücken
Sie den Sitzknopf in das dritte Loch vom Ende
der Bankschiene ein.
Sehen Sie auf die eingesetzte Zeichnung.
Befestigen Sie einen Haken (104) unten an der
Bankschiene (5).
Drücken Sie die zwei Schienen-Innenkappen
(99), mit den weiten Enden oben oder unten (wie
angezeigt) in die Ende der Bankschiene (5).
Befestigen Sie die Kappen mit vier M4 x 16mm
Schrauben (62).
Finden Sie das Beinhebel-Kabel (32). Es hat
drei Ende, die in der Mitte mit einer Klammer ver-
bunden sind. Winden Sie das Kabelende mit dem
Ösenbolzen unter eine "V"-Rolle (92). Befestigen
Sie die "V"-Rolle an das Vorderbein (6) mit einem
M10 x 107mm Bolzen (97) und einer M10 Nylon-
Verschlussmutter (76). Schieben Sie die ande-
ren beiden Ende des Kabels auf den Haken
(104).
7. Befestigen Sie die Bankschiene (5) an die Säule
(3) mit einem M10 x 132mm Bolzen (66), einem
19mm Abstandsstück (17), einem 22mm
Abstandsstück (106) und einer M10 Nylon-
Verschlussmutter (76). Ziehen Sie die
Verschlussmutter nicht zu fest an. Die
Bankschiene muss frei beweglich bleiben.
Drehen Sie den Lagerknopf (30) fest in der Säule
(3) und Bankschiene (5) ein.
8. Befestigen Sie den Lat-Turm (4) an die Säule (3)
mit vier M10 x 25mm Knopfkopfschrauben (87)
und vier M10 geschlitzten Unterlegscheiben
(103).
Befestigen Sie die Namenplatte (89) an den Lat-
Turm (4) mit zwei M4 x 16mm Schrauben (62).
6
45
62
99
62
6
Weites
76
Ende
Ösenbolzen
7
17
5
8
62
89
62
3
7
Drittes
Loch
5
12
32
92
Weites
99
Ende
97
62
5
62
104
30
3
76
66
106
4
103
87
87
103
