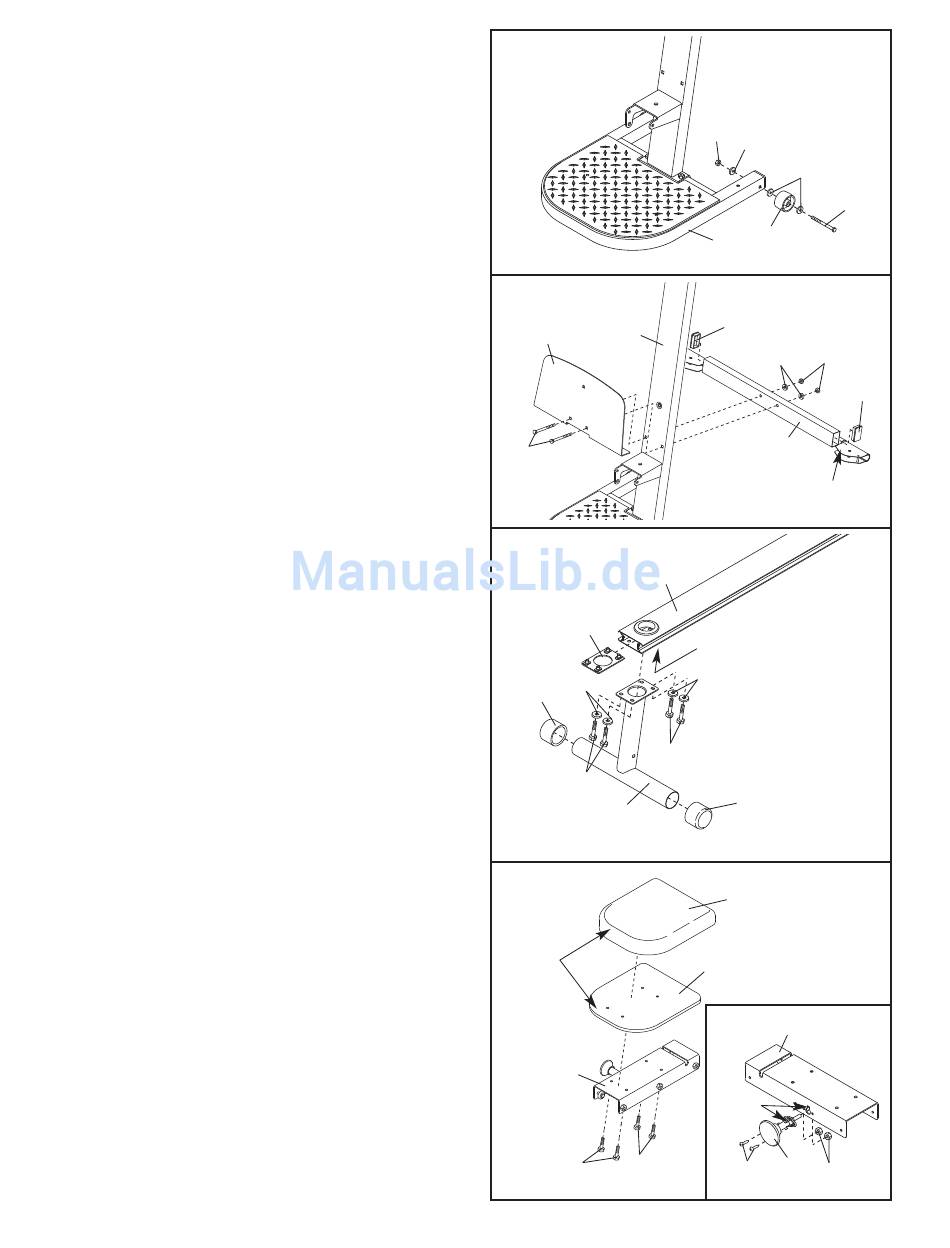

2. Befestigen Sie ein Rad (31) an die Außenseite
der Basis (1) mit einem M10 x 108mm Bolzen
(81), drei M10 Unterlegscheiben (75) und einer
M10 Nylon-Verschlussmutter (76). Ziehen Sie die
Nylon-Verschlussmuttern nicht zu fest an; das
Rad muss sich leicht drehen können.
Befestigen Sie das andere Rad (nicht gezeigt)
auf die gleiche Weise.
3. Drücken Sie eine 38mm x 64mm Innenkappe (41)
in jedes Ende des Querrohrs (11).
Richten Sie das Querrohr (11) so aus wie gezeigt,
mit den geschweißten Rohren unten. Befestigen
Sie die Fußplatte (23) und das Querrohr an die
Säule (3) mit zwei M10 x 143mm Einsteckbolzen
(73), zwei M10 Unterlegscheiben (75) und zwei
M10 Muttern (47). Stecken Sie noch keinen
Bolzen oben in das Loch in der Fußplatte ein.
4. Drücken Sie zwei 57mm runde Außenkappen (27)
auf die Ende des Vorderbeins (6).
Richten Sie die Bankschiene (5) so aus wie
gezeigt. Schieben Sie die Schienenklammer
(105) in das angezeigte Ende der Bankschiene
ein, und richten die Löcher in der Klammer nach
den Löchern in der Bankschiene aus.
Orientieren Sie das Vorderbein (6) wie gezeigt.
Befestigen Sie das Vorderbein an die Bankschiene
(5) mit der Schienenklammer (105), vier M8 x
25mm Knopfschrauben (46) und vier M8 geschlitz-
ten Unterlegscheiben (52).
5. Sehen Sie auf die eingesetzte Zeichnung.
Schnappen Sie den Sitzknopf (45) in den
Sitzhalter (12) und befestigen ihn mit zwei M6 x
16mm Schrauben (82) und zwei M6 schwarzen
Nylon-Verschlussmuttern (69). Achten Sie dar-
auf, dass der Schlitz im Knopf nach dem
Schlitz im Sitzhalter ausgerichtet ist.
Orientieren Sie den Sitz (13) und die Sitzstütze
(9) wie gezeigt. Befestigen Sie den Sitz und die
Sitzstütze an den Sitzhalter (12) mit vier M6 x
16mm Schrauben (82).
2
3
3
23
73
4
105
52
27
46
6
5
Rundes
Ende
12
82
82
6
76
75
75
31
1
41
47
75
11
Geschweißtes
Rohr
5
Löchern
52
46
27
13
9
12
Schlitz
45
82
69
81
41
