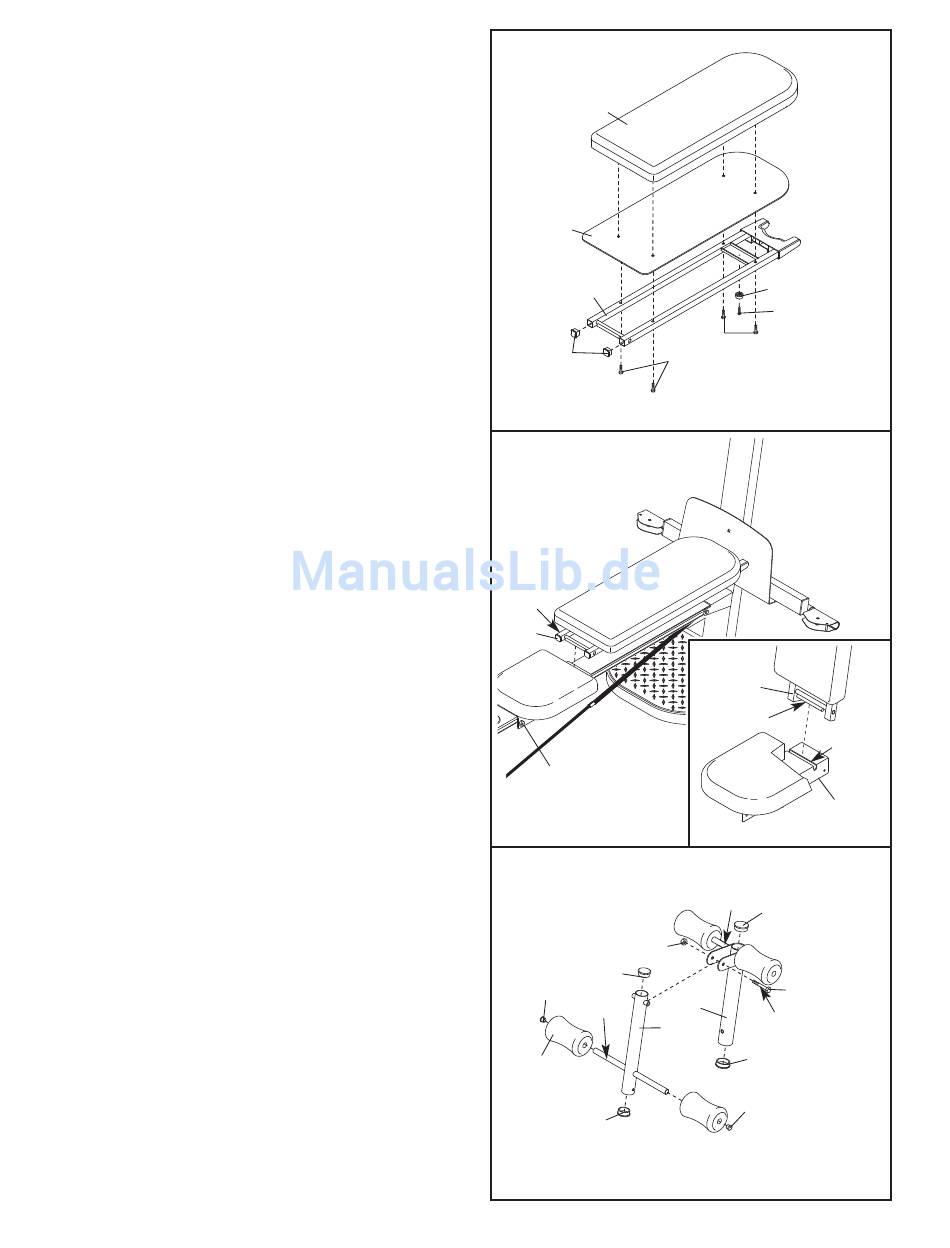

12. Drücken Sie zwei 25mm quadratische
Innenkappen (54) in die gezeigten Ende des
Rückenlehnerahmens (15).
Befestigen Sie ein Plastikfuß (53) an den
Rückenlehnerahmen (15) mit einer M4 x 16mm
Schraube (62).
Richten Sie die Rückenlehne (14) und die
Rückenlehnestütze (8) so aus wie gezeigt.
Befestigen Sie die Rückenlehne und die
Rückenlehnestütze an den Rückenlehnerahmen
(15) mit vier M6 x 45mm Schrauben (58).
13. Führen Sie den Stab auf dem Rückenlehnerah-
men (15) ein in den Schlitz im Sitzhalter (12).
Halten Sie den Rückenlehnerahmen vertikal
über dem Sitzhalter und schieben den Stab in
den Schlitz, wie in der eingesetzten Zeichnung
gezeigt.
14. Drücken Sie zwei 50mm runde Innenkappen (57)
oben und unten in den Beinentwickler (19).
Drücken Sie zwei 45mm runde Innenkappen (56)
oben und unten in den Beinhebel (7).
Schmieren Sie einen M10 x 69mm Bolzen (60)
mit Schmiermittel. Befestigen Sie den Beinhebel
(7) an den Beinentwickler (19) mit dem Bolzen
und einer M10 Nylon-Verschlussmutter (76).
Ziehen Sie die Verschlussmutter nicht zu fest
an, der Beinhebel muss sich leicht drehen
können.
Drücken Sie zwei 19mm runde Innenkappen (78)
in das Rohr auf dem Beinhebel (7). Schieben Sie
zwei Schaumgummipolster (26) auf die Rohre.
Wiederholen Sie dies mit dem Rohr auf dem
Beinentwickler (19).
