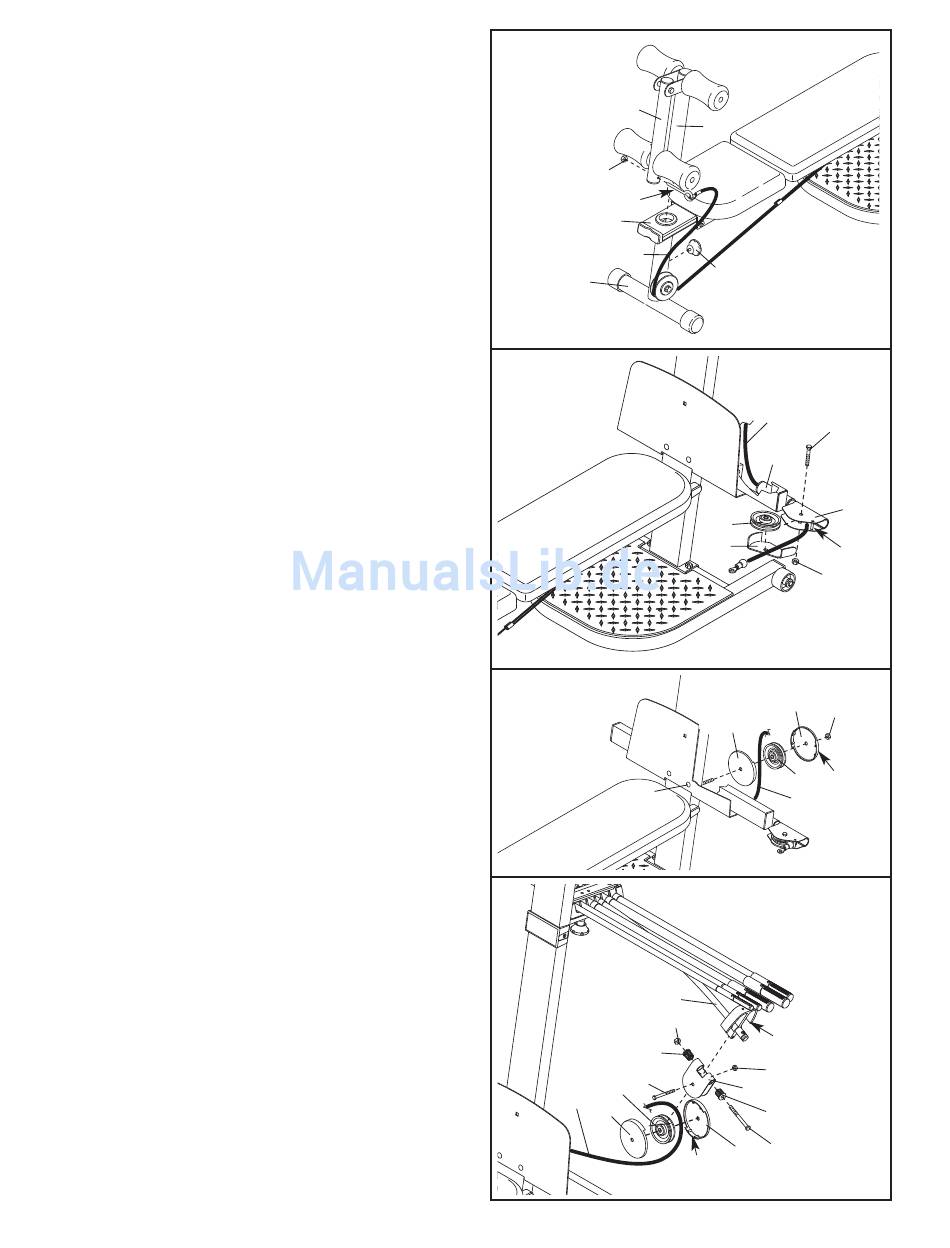

15. Schieben Sie den Beinentwickler (19) in die
Bankschiene (5). Richten Sie das Loch im
Beinentwickler nach dem Loch im Vorderbein (6)
aus. Ziehen Sie den Bankknopf (42) im Loch am
Beinentwickler fest an.
Verbinden Sie den Ösenbolzen am Beinhebelkabel
(32) an die gezeigte Seite des Beinhebels (7) mit
einer M8 Nylon-Verschlussmutter (65).
16. Finden Sie das lange Kabel (80). Führen Sie ein
Ende des Kabels durch das geschweißte Rohr
am Querrohr (11). Wenn nötig, benutzen Sie die
Spitze eines Schraubenziehers um das Ende des
Kabels aus dem Dreharm (22) heraus zu ziehen.
Achten Sie darauf, dass sich das Kabel an der
gezeigten Seite des geschweißten Stabs im
Dreharm befindet.
Winden Sie das lange Kabel (80) um eine 90mm
Rolle (28). Befestigen Sie die Rolle und die
Halbrollendeckung (109) innen im Dreharm (22)
mit einem M10 x 47mm Knopfkopfbolzen (71)
und einer M10 Nylon-Verschlussmutter (76).
17. Winden Sie das lange Kabel (80) um eine 90mm
Rolle (28). Befestigen Sie die Rolle und ein Paar
Rollendeckungen (29) an den gezeigten M10 x
143mm Einsteckbolzen (73) mit einer M10 Nylon-
Verschlussmutter (76). Achten Sie darauf, dass
sich die kleinen Laschen an den Rollendeckun-
gen in der gezeigten Position befinden.
18. Befestigen Sie ein Rollengehäuse (94) an den
gezeigten "U"-Kanal am 10 Pfund Mittelquerbogen
(44) mit einem M10 x 102mm Knopfkopfbolzen
(24), zwei Drehbuchsen (74) und einer M10 Nylon-
Verschlussmutter (76).
Winden Sie das lange Kabel (80) über eine 90mm
Rolle (28). Befestigen Sie die Rolle und ein Paar
Rollendeckungen (29) innen im Rollengehäuse (94)
mit einem M10 x 47mm Knopfkopfbolzen (71) und
einer M10 Nylon-Verschlussmutter (76). Achten
Sie darauf, dass sich die zwei kleinen Laschen
an den Rollendeckungen in der gezeigten
Position befinden.
15
7
65
Ösenbolzen
5
32
6
16
17
73
18
74
71
28
80
29
10
19
42
80
71
11
28
109
76
29
76
29
28 Kleine
Lasche
80
44
76
"U"-Kanal
76
94
74
24
29
Kleine
Lasche
22
Stab
