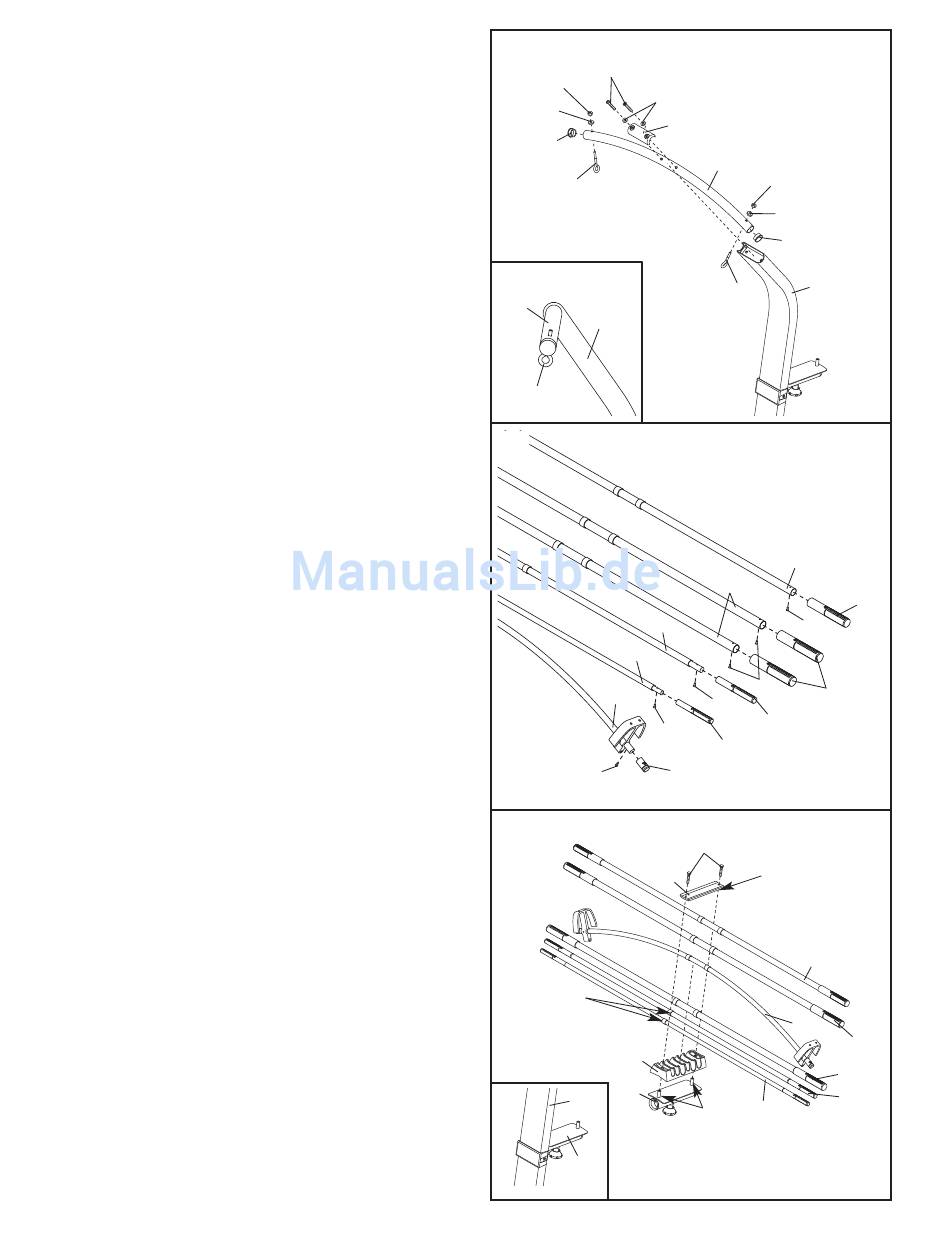

9. Drücken Sie zwei 38mm runde Innenkappen (38)
in die Ende des Lat-Turm-Querbogens (10).
Befestigen Sie zwei Ösenbolzen (34) an den Lat-
Turm-Querbogen (10) mit zwei M8 Unterlegschei-
ben (59) und zwei M8 Nylon-Verschlussmuttern
(65). Ziehen Sie die Verschlussmuttern nicht zu
fest an, die Ösenbolzen müssen sich leicht dre-
hen können.
Befestigen Sie den Lat-Turm-Querbogen (10) an
den Lat-Turm (4) mit zwei M10 x 65mm
Knopfkopfschrauben (70), zwei M10 Unterleg-
scheiben (75) und der Querbogendeckung (93).
Achten Sie darauf, dass die Ösenbolzen (34)
so ausgerichtet sind wie gezeigt in der einge-
setzten Zeichnung. Ist dies nicht der Fall, dre-
hen Sie den Lat-Turm-Querbogen herum und
befestigen ihn wieder.
10. Befestigen Sie die zwei 10 Pfund kurzen
Querbogenkappen (20) an den 10 Pfund
Mittelquerbogen (44) mit zwei M4 x 12mm fla-
chen Kopfschrauben (85).
Mit zehn M4 x 12mm flachen Kopfschrauben (85)
befestigen Sie die zwei 10 Pfund Querbogenkap-
pen (101) an den 10 Pfund abnehmbaren
Querbogen (67), die zwei 20 Pfund Querbogen-
kappen (88) an den 20 Pfund abnehmbaren
Querbogen (36), die vier 80 Pfund Querbogenkap-
pen (100) an die zwei 80 Pfund Querbogen (95)
und die zwei 40 Pfund Querbogenkappen (79) an
den 40 Pfund Querbogen (96).
11. Finden Sie den Querbogenausgleich (18) am Lat-
Turm (4) (siehe eingesetzte Zeichnung).
Schieben Sie das Querbogen-Abstandsstück (35)
auf die Stäbe am Querbogenausgleich. Achten
Sie darauf, dass das Abstandsstück so ausge-
richtet ist wie gezeigt in der Zeichnung.
Setzen Sie die Querbogen in das Querbogen-
Abstandsstück (35) in folgender Reihe: den 10
Pfund abnehmbaren Querbogen (67), den 20
Pfund abnehmbaren Querbogen (36), ein 80 Pfund
Querbogen (95), den 10 Pfund Mittelquerbogen
(44), ein 80 Pfund Querbogen (95) und den 40
Pfund Querbogen (96). Achten Sie darauf, dass
sich die gezeigten Ringe an der gezeigten Seite
befinden, und dass die Pfeile zum Abstands-
stück zeigen.
Befestigen Sie die Querbogen-Deckungsplatte
(72), mit den Kanten nach oben, an das
Querbogen-Abstandsstück (35) mit zwei M8 x
19mm Knopfkopfschrauben (86).
