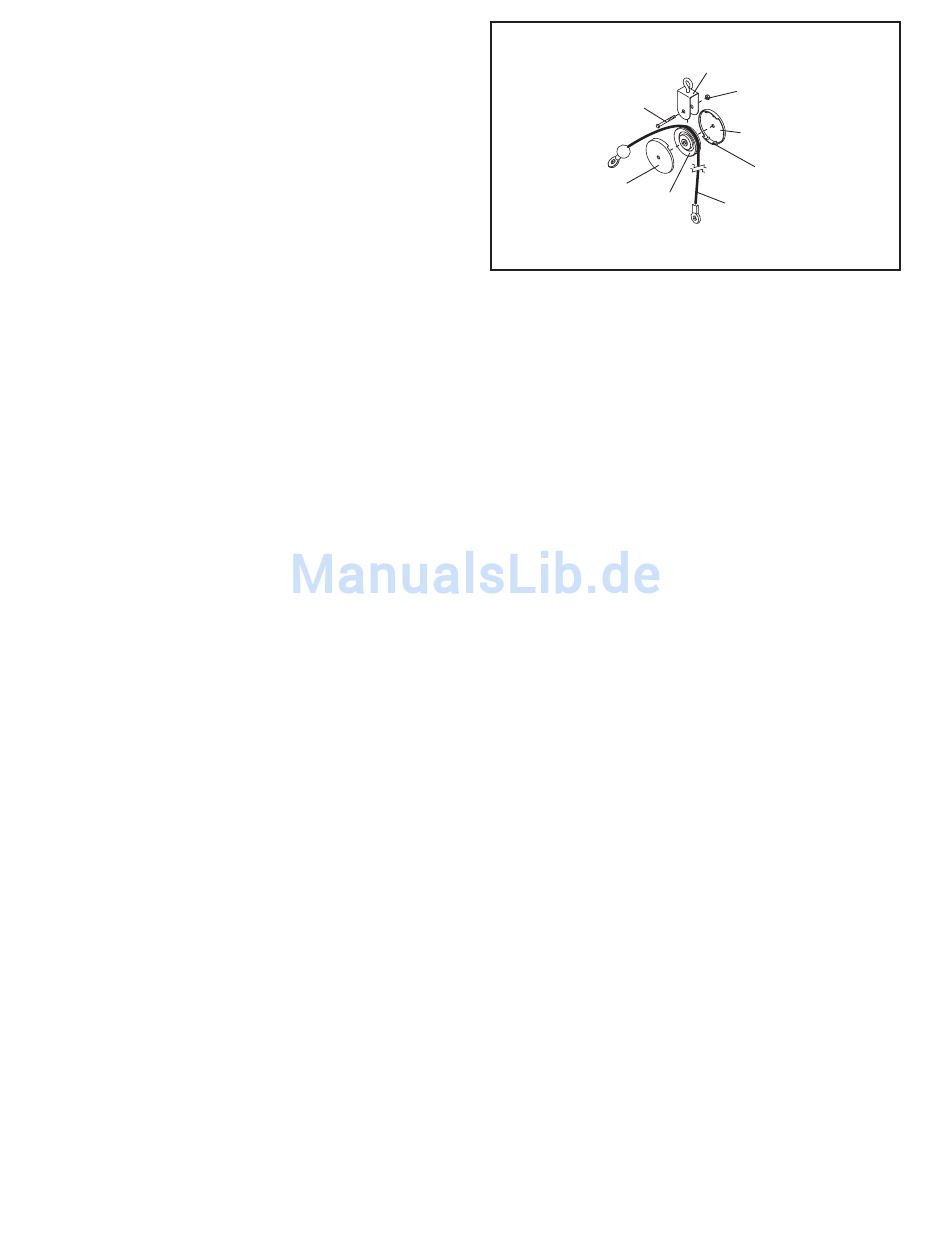

23. Finden Sie die zwei kurzen Kabel (33). Winden
Sie eines der Kabel um eine 90mm Rolle (28).
Befestigen Sie die Rolle und ein Paar Rollen-
deckungen (29) an das hohe Rollengehäuse (21)
mit einem M10 x 47mm Knopfkopfbolzen (71) und
einer M10 Nylon-Verschlussmutter (76). Achten
Sie darauf, dass sich die kleinen Laschen an
den Rollendeckungen in der gezeigten Position
befinden.
Wiederholen Sie diesen Vorgang mit dem
anderen kurzen Kabel (33).
Achten Sie darauf, dass alle Teile korrekt festgezogen sind. Der Benutz der übrigbleibenden Teile werden in
24.
EINSTELLUNG auf der folgenden Seite erklärt.
Bevor Sie das Widerstandssystem benutzen, ziehen Sie das lange Kabel ein paarmal um zu sichern, dass
es leicht über die Rollen läuft. Falls es nicht leicht läuft, finden und beseitigen Sie das Problem. WICHTIG:
Wenn die Kabel nicht korrekt installiert sind, können sie bei schwerem Widerstand beschädigt wer-
den. Siehe KABELDIAGRAMME auf Seite 16 für korrekte Kabelführung.
23
71
29
12
21
76
29
Kleine
Lasche
28
33
