11.6 Außendusche
(Sonderausstattung)
Der Anschluss für die Außendusche befindet
sich links neben dem Auszug des Gaskochers.
1
2

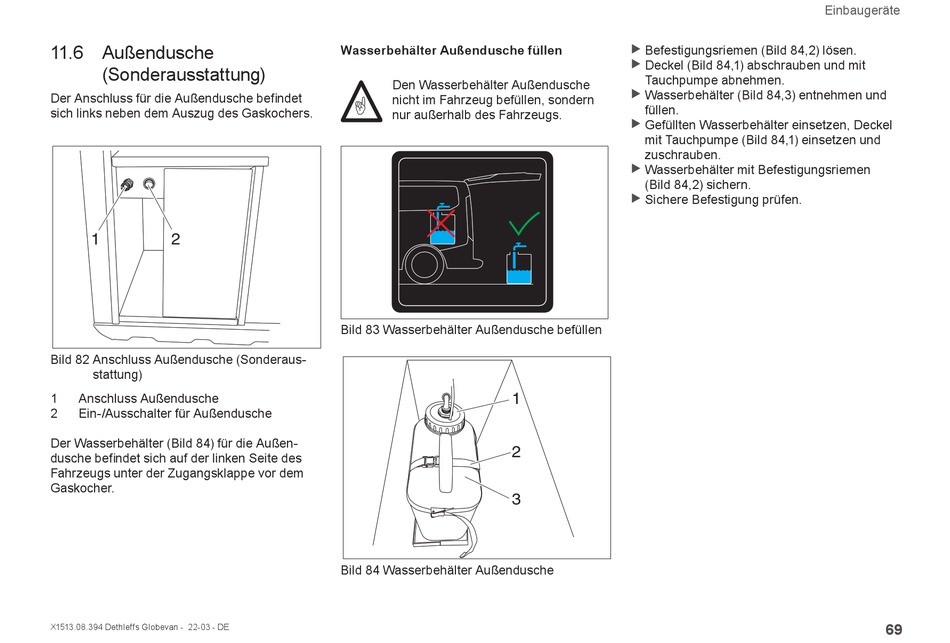

Bild 82 Anschluss Außendusche (Sonderaus-
stattung)
1
Anschluss Außendusche
2
Ein-/Ausschalter für Außendusche
Der Wasserbehälter (Bild 84) für die Außen-
dusche befindet sich auf der linken Seite des
Fahrzeugs unter der Zugangsklappe vor dem
Gaskocher.
X1513.08.394 Dethleffs Globevan - 22-03 - DE
Wasserbehälter Außendusche füllen
Den Wasserbehälter Außendusche
nicht im Fahrzeug befüllen, sondern
nur außerhalb des Fahrzeugs.
Bild 83 Wasserbehälter Außendusche befüllen
1
2
3
Bild 84 Wasserbehälter Außendusche
X
Befestigungsriemen (Bild 84,2) lösen.
X
Deckel (Bild 84,1) abschrauben und mit
Tauchpumpe abnehmen.
X
Wasserbehälter (Bild 84,3) entnehmen und
füllen.
X
Gefüllten Wasserbehälter einsetzen, Deckel
mit Tauchpumpe (Bild 84,1) einsetzen und
zuschrauben.
X
Wasserbehälter mit Befestigungsriemen
(Bild 84,2) sichern.
X
Sichere Befestigung prüfen.
Einbaugeräte
69
