Gasanlage
9.3

Gasanschluss herstellen

X
Den Gasanschluss nur von einem
Sachkundigen herstellen lassen.
Bei der Erstinbetriebnahme des
Dethleffs Globevan muss der Gasanschluss
folgendermaßen hergestellt werden:
4
3

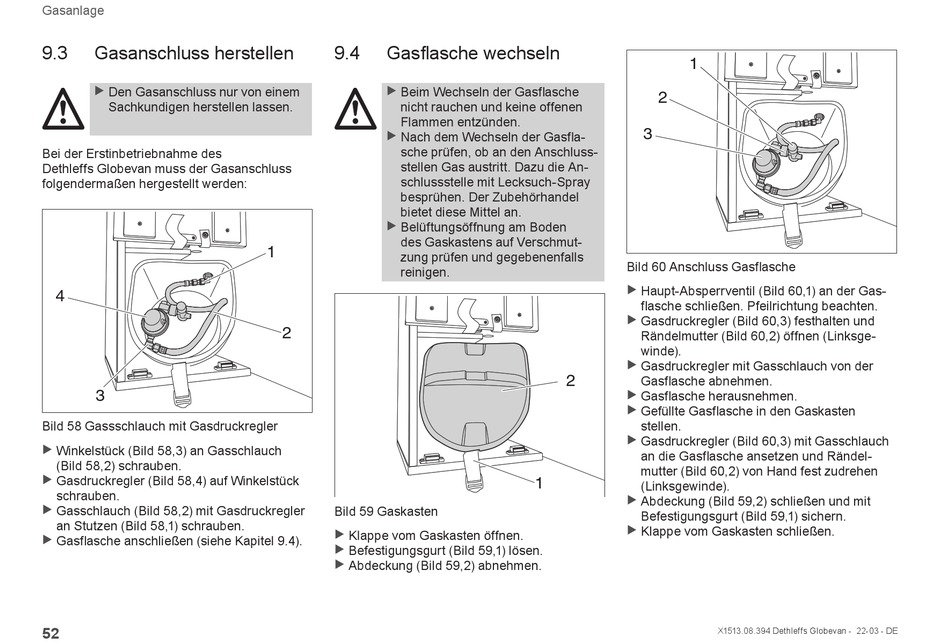

Bild 58 Gassschlauch mit Gasdruckregler
X
Winkelstück (Bild 58,3) an Gasschlauch
(Bild 58,2) schrauben.
Gasdruckregler (Bild 58,4) auf Winkelstück
X
schrauben.
X
Gasschlauch (Bild 58,2) mit Gasdruckregler
an Stutzen (Bild 58,1) schrauben.
X
Gasflasche anschließen (siehe Kapitel 9.4).
52
9.4

Gasflasche wechseln

X
Beim Wechseln der Gasflasche
nicht rauchen und keine offenen
Flammen entzünden.
X
Nach dem Wechseln der Gasfla-
sche prüfen, ob an den Anschluss-
stellen Gas austritt. Dazu die An-
schlussstelle mit Lecksuch-Spray
besprühen. Der Zubehörhandel
bietet diese Mittel an.
X
Belüftungsöffnung am Boden
des Gaskastens auf Verschmut-
1
zung prüfen und gegebenenfalls
reinigen.
2
Bild 59 Gaskasten
X
Klappe vom Gaskasten öffnen.
X
Befestigungsgurt (Bild 59,1) lösen.
X
Abdeckung (Bild 59,2) abnehmen.
1
2
3
Bild 60 Anschluss Gasflasche
X
Haupt-Absperrventil (Bild 60,1) an der Gas-
flasche schließen. Pfeilrichtung beachten.
Gasdruckregler (Bild 60,3) festhalten und
X
Rändelmutter (Bild 60,2) öffnen (Linksge-
winde).
X
Gasdruckregler mit Gasschlauch von der
2
Gasflasche abnehmen.
X
Gasflasche herausnehmen.
X
Gefüllte Gasflasche in den Gaskasten
stellen.
X
Gasdruckregler (Bild 60,3) mit Gasschlauch
an die Gasflasche ansetzen und Rändel-
mutter (Bild 60,2) von Hand fest zudrehen
1
(Linksgewinde).
X
Abdeckung (Bild 59,2) schließen und mit
Befestigungsgurt (Bild 59,1) sichern.
X
Klappe vom Gaskasten schließen.
X1513.08.394 Dethleffs Globevan - 22-03 - DE
