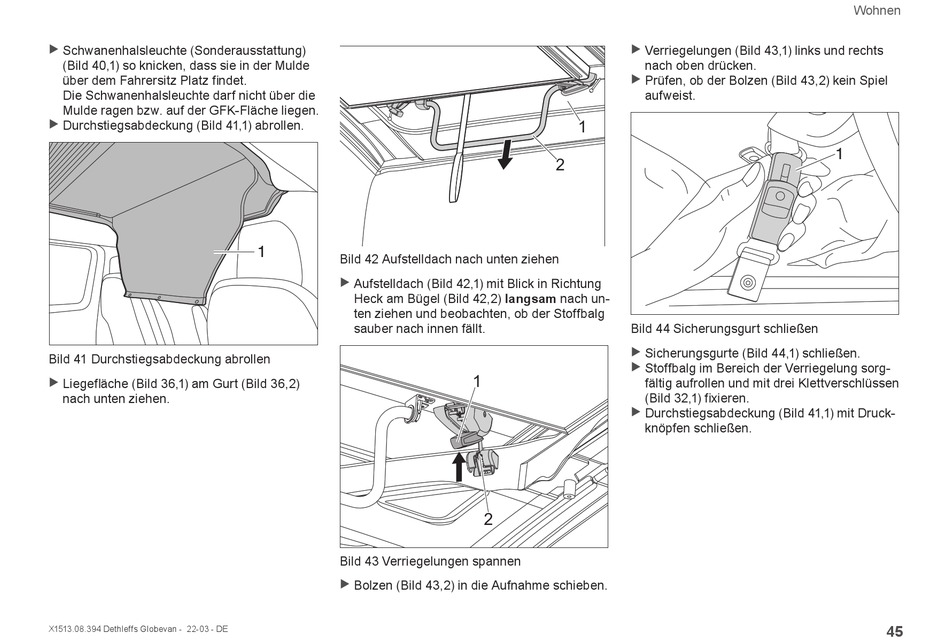

Schwanenhalsleuchte (Sonderausstattung)
(Bild 40,1) so knicken, dass sie in der Mulde
über dem Fahrersitz Platz findet.
Die Schwanenhalsleuchte darf nicht über die
Mulde ragen bzw. auf der GFK-Fläche liegen.
X
Durchstiegsabdeckung (Bild 41,1) abrollen.
Bild 41 Durchstiegsabdeckung abrollen
X
Liegefläche (Bild 36,1) am Gurt (Bild 36,2)
nach unten ziehen.
X1513.08.394 Dethleffs Globevan - 22-03 - DE
1
Bild 42 Aufstelldach nach unten ziehen
X
Aufstelldach (Bild 42,1) mit Blick in Richtung
Heck am Bügel (Bild 42,2) langsam nach un-
ten ziehen und beobachten, ob der Stoffbalg
sauber nach innen fällt.
Bild 43 Verriegelungen spannen
Bolzen (Bild 43,2) in die Aufnahme schieben.
X
X
Verriegelungen (Bild 43,1) links und rechts
nach oben drücken.
X
Prüfen, ob der Bolzen (Bild 43,2) kein Spiel
aufweist.
1
2
Bild 44 Sicherungsgurt schließen
X
Sicherungsgurte (Bild 44,1) schließen.
X
Stoffbalg im Bereich der Verriegelung sorg-
1
fältig aufrollen und mit drei Klettverschlüssen
(Bild 32,1) fixieren.
X
Durchstiegsabdeckung (Bild 41,1) mit Druck-
knöpfen schließen.
2
Wohnen
1
45
