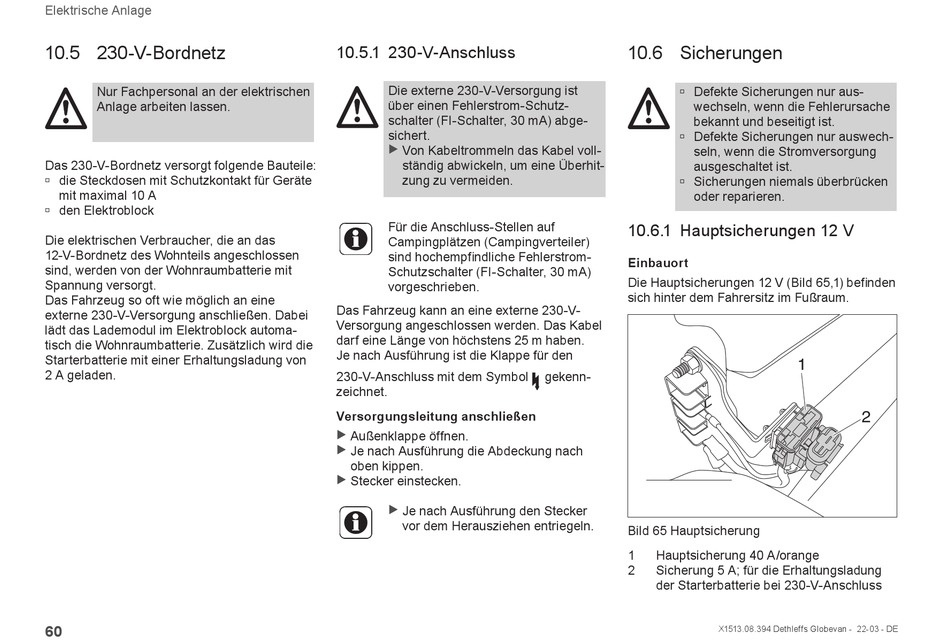

Elektrische Anlage
10.5 230-V-Bordnetz
Nur Fachpersonal an der elektrischen
Anlage arbeiten lassen.
Das 230-V-Bordnetz versorgt folgende Bauteile:
à die Steckdosen mit Schutzkontakt für Geräte
mit maximal 10 A
à den Elektroblock
Die elektrischen Verbraucher, die an das
12-V-Bordnetz des Wohnteils angeschlossen
sind, werden von der Wohnraumbatterie mit
Spannung versorgt.
Das Fahrzeug so oft wie möglich an eine
externe 230-V-Versorgung anschließen. Dabei
lädt das Lademodul im Elektroblock automa-
tisch die Wohnraumbatterie. Zusätzlich wird die
Starterbatterie mit einer Erhaltungsladung von
2 A geladen.
60
10.5.1 230-V-Anschluss
Die externe 230-V-Versorgung ist
über einen Fehlerstrom-Schutz-
schalter (FI-Schalter, 30 mA) abge-
sichert.
X
Von Kabeltrommeln das Kabel voll-
ständig abwickeln, um eine Überhit-
zung zu vermeiden.
Für die Anschluss-Stellen auf
Campingplätzen (Campingverteiler)
sind hochempfindliche Fehlerstrom-
Schutzschalter (FI-Schalter, 30 mA)
vorgeschrieben.
Das Fahrzeug kann an eine externe 230-V-
Versorgung angeschlossen werden. Das Kabel
darf eine Länge von höchstens 25 m haben.
Je nach Ausführung ist die Klappe für den
230-V-Anschluss mit dem Symbol
zeichnet.
Versorgungsleitung anschließen
X
Außenklappe öffnen.
X
Je nach Ausführung die Abdeckung nach
oben kippen.
X
Stecker einstecken.
X
Je nach Ausführung den Stecker
vor dem Herausziehen entriegeln.
10.6 Sicherungen
à Defekte Sicherungen nur aus-
wechseln, wenn die Fehlerursache
bekannt und beseitigt ist.
à Defekte Sicherungen nur auswech-
seln, wenn die Stromversorgung
ausgeschaltet ist.
à Sicherungen niemals überbrücken
oder reparieren.
10.6.1 Hauptsicherungen 12 V
Einbauort
Die Hauptsicherungen 12 V (Bild 65,1) befinden
sich hinter dem Fahrersitz im Fußraum.
gekenn-
Bild 65 Hauptsicherung
1
Hauptsicherung 40 A/orange
2
Sicherung 5 A; für die Erhaltungsladung
der Starterbatterie bei 230-V-Anschluss
X1513.08.394 Dethleffs Globevan - 22-03 - DE
1
2
