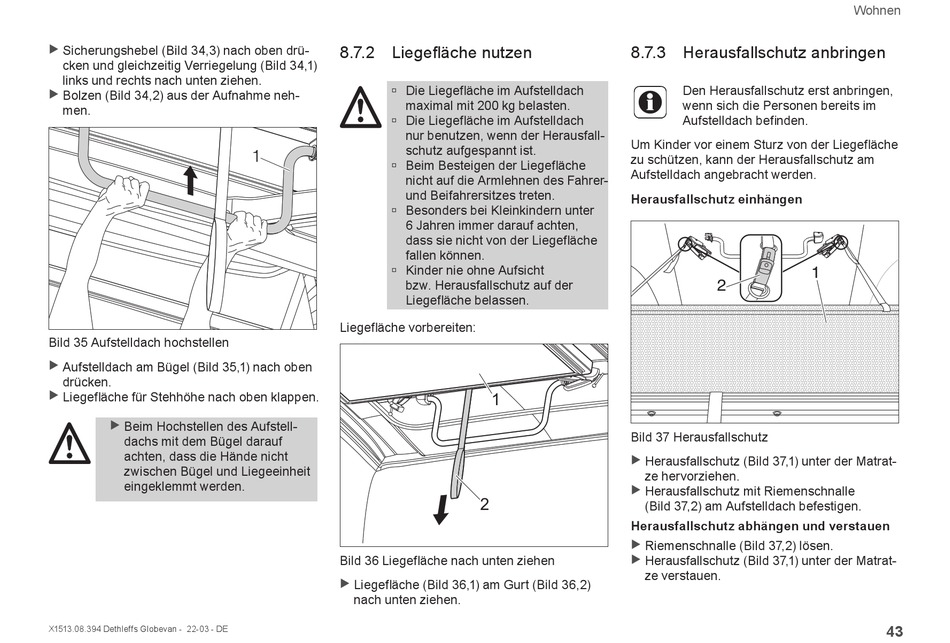

Sicherungshebel (Bild 34,3) nach oben drü-
cken und gleichzeitig Verriegelung (Bild 34,1)
links und rechts nach unten ziehen.
X
Bolzen (Bild 34,2) aus der Aufnahme neh-
men.
Bild 35 Aufstelldach hochstellen
X
Aufstelldach am Bügel (Bild 35,1) nach oben
drücken.
X
Liegefläche für Stehhöhe nach oben klappen.
X
Beim Hochstellen des Aufstell-
dachs mit dem Bügel darauf
achten, dass die Hände nicht
zwischen Bügel und Liegeeinheit
eingeklemmt werden.
X1513.08.394 Dethleffs Globevan - 22-03 - DE
8.7.2 Liegefläche nutzen
à Die Liegefläche im Aufstelldach
maximal mit 200 kg belasten.
à Die Liegefläche im Aufstelldach
nur benutzen, wenn der Herausfall-
schutz aufgespannt ist.
1
à Beim Besteigen der Liegefläche
nicht auf die Armlehnen des Fahrer-
und Beifahrersitzes treten.
à Besonders bei Kleinkindern unter
6 Jahren immer darauf achten,
dass sie nicht von der Liegefläche
fallen können.
à Kinder nie ohne Aufsicht
bzw. Herausfallschutz auf der
Liegefläche belassen.
Liegefläche vorbereiten:
Bild 36 Liegefläche nach unten ziehen
X
Liegefläche (Bild 36,1) am Gurt (Bild 36,2)
nach unten ziehen.
8.7.3 Herausfallschutz anbringen
Um Kinder vor einem Sturz von der Liegefläche
zu schützen, kann der Herausfallschutz am
Aufstelldach angebracht werden.
Herausfallschutz einhängen
1
Bild 37 Herausfallschutz
X
Herausfallschutz (Bild 37,1) unter der Matrat-
ze hervorziehen.
Herausfallschutz mit Riemenschnalle
X
2
(Bild 37,2) am Aufstelldach befestigen.
Herausfallschutz abhängen und verstauen
X
Riemenschnalle (Bild 37,2) lösen.
X
Herausfallschutz (Bild 37,1) unter der Matrat-
ze verstauen.
Wohnen
Den Herausfallschutz erst anbringen,
wenn sich die Personen bereits im
Aufstelldach befinden.
1
2
43
