Wohnen
X

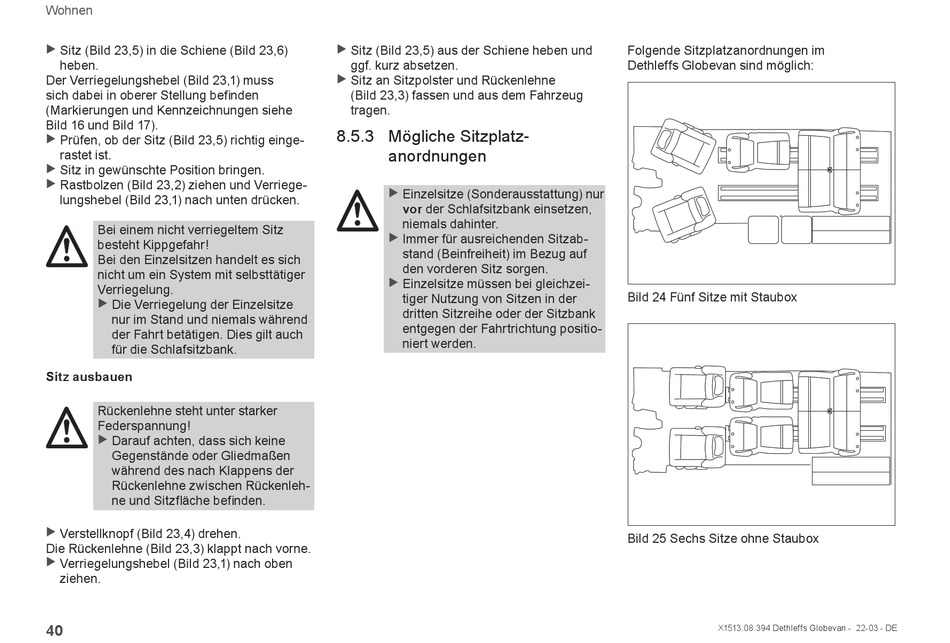

Sitz (Bild 23,5) in die Schiene (Bild 23,6)
heben.
Der Verriegelungshebel (Bild 23,1) muss
sich dabei in oberer Stellung befinden
(Markierungen und Kennzeichnungen siehe
Bild 16 und Bild 17).
X
Prüfen, ob der Sitz (Bild 23,5) richtig einge-
rastet ist.
X
Sitz in gewünschte Position bringen.
X
Rastbolzen (Bild 23,2) ziehen und Verriege-
lungshebel (Bild 23,1) nach unten drücken.
Bei einem nicht verriegeltem Sitz
besteht Kippgefahr!
Bei den Einzelsitzen handelt es sich
nicht um ein System mit selbsttätiger
Verriegelung.
X
Die Verriegelung der Einzelsitze
nur im Stand und niemals während
der Fahrt betätigen. Dies gilt auch
für die Schlafsitzbank.
Sitz ausbauen
Rückenlehne steht unter starker
Federspannung!
X
Darauf achten, dass sich keine
Gegenstände oder Gliedmaßen
während des nach Klappens der
Rückenlehne zwischen Rückenleh-
ne und Sitzfläche befinden.
X
Verstellknopf (Bild 23,4) drehen.
Die Rückenlehne (Bild 23,3) klappt nach vorne.
X
Verriegelungshebel (Bild 23,1) nach oben
ziehen.
40
X
Sitz (Bild 23,5) aus der Schiene heben und
ggf. kurz absetzen.
X
Sitz an Sitzpolster und Rückenlehne
(Bild 23,3) fassen und aus dem Fahrzeug
tragen.
8.5.3 Mögliche Sitzplatz-
anordnungen
X
Einzelsitze (Sonderausstattung) nur
vor der Schlafsitzbank einsetzen,
niemals dahinter.
X
Immer für ausreichenden Sitzab-
stand (Beinfreiheit) im Bezug auf
den vorderen Sitz sorgen.
X
Einzelsitze müssen bei gleichzei-
tiger Nutzung von Sitzen in der
dritten Sitzreihe oder der Sitzbank
entgegen der Fahrtrichtung positio-
niert werden.
Folgende Sitzplatzanordnungen im
Dethleffs Globevan sind möglich:
Bild 24 Fünf Sitze mit Staubox
Bild 25 Sechs Sitze ohne Staubox
X1513.08.394 Dethleffs Globevan - 22-03 - DE
