Wohnen

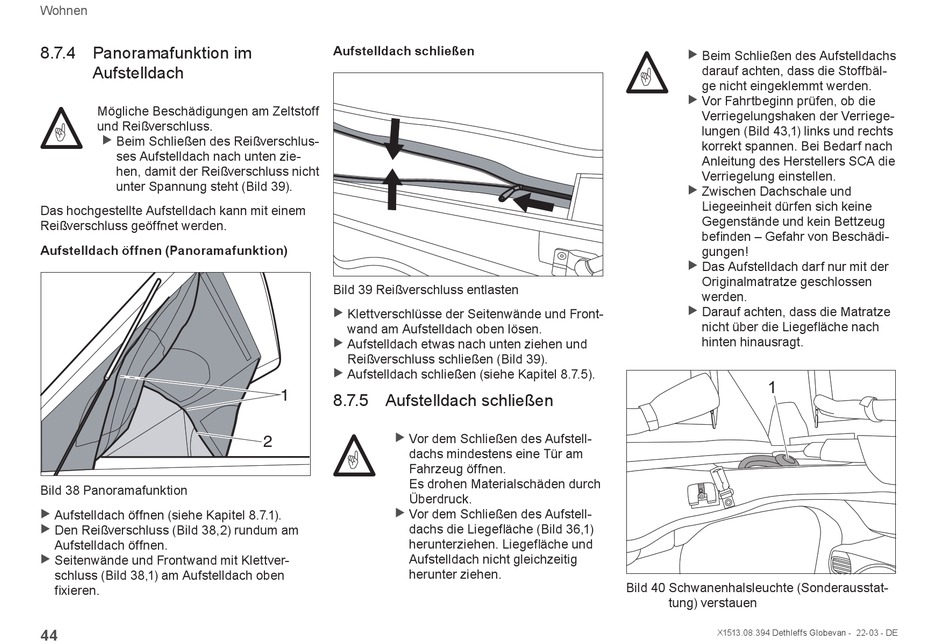

8.7.4 Panoramafunktion im
Aufstelldach
Mögliche Beschädigungen am Zeltstoff
und Reißverschluss.
X
Beim Schließen des Reißverschlus-
ses Aufstelldach nach unten zie-
hen, damit der Reißverschluss nicht
unter Spannung steht (Bild 39).
Das hochgestellte Aufstelldach kann mit einem
Reißverschluss geöffnet werden.
Aufstelldach öffnen (Panoramafunktion)
Bild 38 Panoramafunktion
X
Aufstelldach öffnen (siehe Kapitel 8.7.1).
X
Den Reißverschluss (Bild 38,2) rundum am
Aufstelldach öffnen.
X
Seitenwände und Frontwand mit Klettver-
schluss (Bild 38,1) am Aufstelldach oben
fixieren.
44
Aufstelldach schließen
Bild 39 Reißverschluss entlasten
Klettverschlüsse der Seitenwände und Front-
X
wand am Aufstelldach oben lösen.
X
Aufstelldach etwas nach unten ziehen und
Reißverschluss schließen (Bild 39).
X
Aufstelldach schließen (siehe Kapitel 8.7.5).
1
8.7.5 Aufstelldach schließen
X
Vor dem Schließen des Aufstell-
2
dachs mindestens eine Tür am
Fahrzeug öffnen.
Es drohen Materialschäden durch
Überdruck.
X
Vor dem Schließen des Aufstell-
dachs die Liegefläche (Bild 36,1)
herunterziehen. Liegefläche und
Aufstelldach nicht gleichzeitig
herunter ziehen.
X
Beim Schließen des Aufstelldachs
darauf achten, dass die Stoffbäl-
ge nicht eingeklemmt werden.
X
Vor Fahrtbeginn prüfen, ob die
Verriegelungshaken der Verriege-
lungen (Bild 43,1) links und rechts
korrekt spannen. Bei Bedarf nach
Anleitung des Herstellers SCA die
Verriegelung einstellen.
X
Zwischen Dachschale und
Liegeeinheit dürfen sich keine
Gegenstände und kein Bettzeug
befinden – Gefahr von Beschädi-
gungen!
X
Das Aufstelldach darf nur mit der
Originalmatratze geschlossen
werden.
X
Darauf achten, dass die Matratze
nicht über die Liegefläche nach
hinten hinausragt.
1
Bild 40 Schwanenhalsleuchte (Sonderausstat-
tung) verstauen
X1513.08.394 Dethleffs Globevan - 22-03 - DE
