Elektrische Anlage
Beim Abklemmen der Batteriepole
besteht Kurzschlussgefahr.
X
Deshalb an der Wohnraumbatterie
zuerst den Minuspol und anschlie-
ßend den Pluspol abklemmen.
X
Die Wohnraumbatterie aus dem Fahrzeug
ausbauen.
X
Neue Wohnraumbatterie in umgekehrter
Reihenfolge einbauen.
10.3 Elektroblock (EBL 119)
Lüftungsschlitze nicht abdecken.
Überhitzungsgefahr!
X
Je nach Modell sind nicht immer
alle Steckplätze für Sicherungen
bestückt.
X
Weitere Informationen der sepa-
raten Bedienungsanleitung des
Herstellers entnehmen.
56
1
11

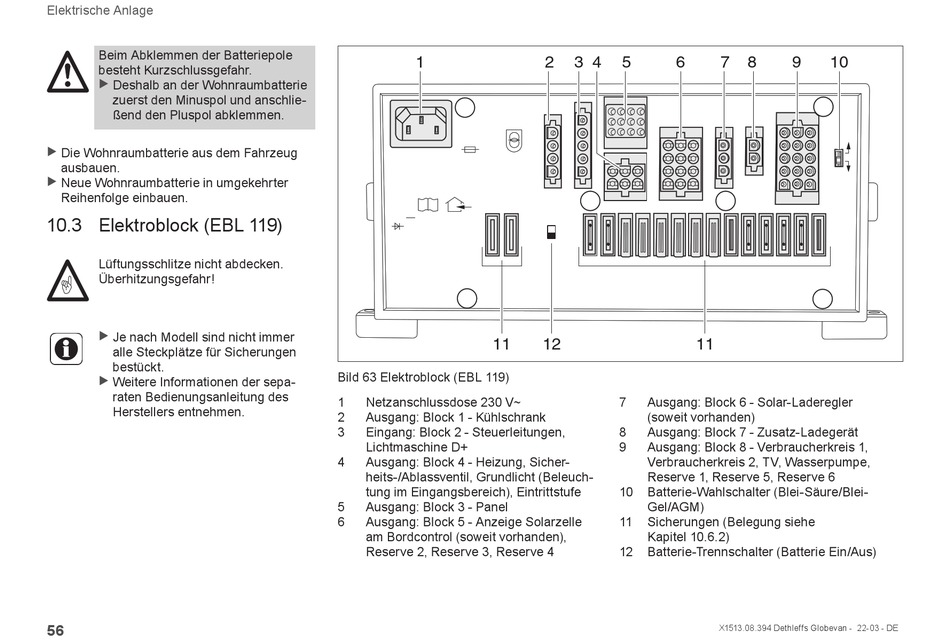

Bild 63 Elektroblock (EBL 119)
1
Netzanschlussdose 230 V~
2
Ausgang: Block 1 - Kühlschrank
3
Eingang: Block 2 - Steuerleitungen,
Lichtmaschine D+
4
Ausgang: Block 4 - Heizung, Sicher-
heits-/Ablassventil, Grundlicht (Beleuch-
tung im Eingangsbereich), Eintrittstufe
5
Ausgang: Block 3 - Panel
6
Ausgang: Block 5 - Anzeige Solarzelle
am Bordcontrol (soweit vorhanden),
Reserve 2, Reserve 3, Reserve 4
2
3 4
5
6
7
12
11
7
Ausgang: Block 6 - Solar-Laderegler
(soweit vorhanden)
8
Ausgang: Block 7 - Zusatz-Ladegerät
9
Ausgang: Block 8 - Verbraucherkreis 1,
Verbraucherkreis 2, TV, Wasserpumpe,
Reserve 1, Reserve 5, Reserve 6
10
Batterie-Wahlschalter (Blei-Säure/Blei-
Gel/AGM)
11
Sicherungen (Belegung siehe
Kapitel 10.6.2)
12
Batterie-Trennschalter (Batterie Ein/Aus)
X1513.08.394 Dethleffs Globevan - 22-03 - DE
8
9
10
