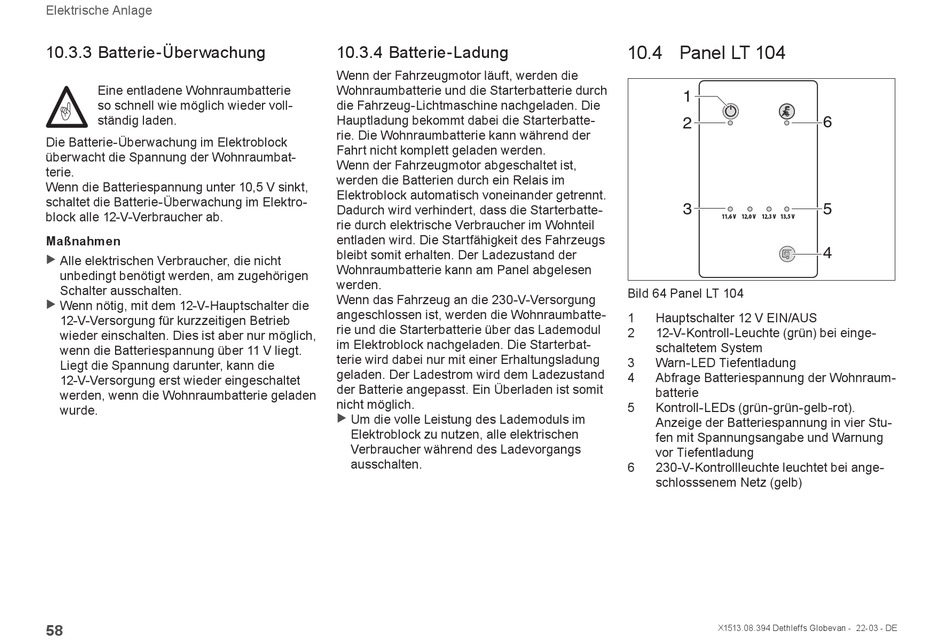

Elektrische Anlage
10.3.3 Batterie-Überwachung
Eine entladene Wohnraumbatterie
so schnell wie möglich wieder voll-
ständig laden.
Die Batterie-Überwachung im Elektroblock
überwacht die Spannung der Wohnraumbat-
terie.
Wenn die Batteriespannung unter 10,5 V sinkt,
schaltet die Batterie-Überwachung im Elektro-
block alle 12-V-Verbraucher ab.
Maßnahmen
X
Alle elektrischen Verbraucher, die nicht
unbedingt benötigt werden, am zugehörigen
Schalter ausschalten.
X
Wenn nötig, mit dem 12-V-Hauptschalter die
12-V-Versorgung für kurzzeitigen Betrieb
wieder einschalten. Dies ist aber nur möglich,
wenn die Batteriespannung über 11 V liegt.
Liegt die Spannung darunter, kann die
12-V-Versorgung erst wieder eingeschaltet
werden, wenn die Wohnraumbatterie geladen
wurde.
58
10.3.4 Batterie-Ladung
Wenn der Fahrzeugmotor läuft, werden die
Wohnraumbatterie und die Starterbatterie durch
die Fahrzeug-Lichtmaschine nachgeladen. Die
Hauptladung bekommt dabei die Starterbatte-
rie. Die Wohnraumbatterie kann während der
Fahrt nicht komplett geladen werden.
Wenn der Fahrzeugmotor abgeschaltet ist,
werden die Batterien durch ein Relais im
Elektroblock automatisch voneinander getrennt.
Dadurch wird verhindert, dass die Starterbatte-
rie durch elektrische Verbraucher im Wohnteil
entladen wird. Die Startfähigkeit des Fahrzeugs
bleibt somit erhalten. Der Ladezustand der
Wohnraumbatterie kann am Panel abgelesen
werden.
Wenn das Fahrzeug an die 230-V-Versorgung
angeschlossen ist, werden die Wohnraumbatte-
rie und die Starterbatterie über das Lademodul
im Elektroblock nachgeladen. Die Starterbat-
terie wird dabei nur mit einer Erhaltungsladung
geladen. Der Ladestrom wird dem Ladezustand
der Batterie angepasst. Ein Überladen ist somit
nicht möglich.
X
Um die volle Leistung des Lademoduls im
Elektro block zu nutzen, alle elektrischen
Verbraucher während des Ladevorgangs
ausschalten.
10.4 Panel LT 104
1
2
3
11,6 V 12,0 V 12,3 V 13,5 V
Bild 64 Panel LT 104
1
Hauptschalter 12 V EIN/AUS
2
12-V-Kontroll-Leuchte (grün) bei einge-
schaltetem System
3
Warn-LED Tiefentladung
4
Abfrage Batteriespannung der Wohnraum-
batterie
5
Kontroll-LEDs (grün-grün-gelb-rot).
Anzeige der Batteriespannung in vier Stu-
fen mit Spannungsangabe und Warnung
vor Tiefentladung
6
230-V-Kontrollleuchte leuchtet bei ange-
schlosssenem Netz (gelb)
X1513.08.394 Dethleffs Globevan - 22-03 - DE
6
5
4
