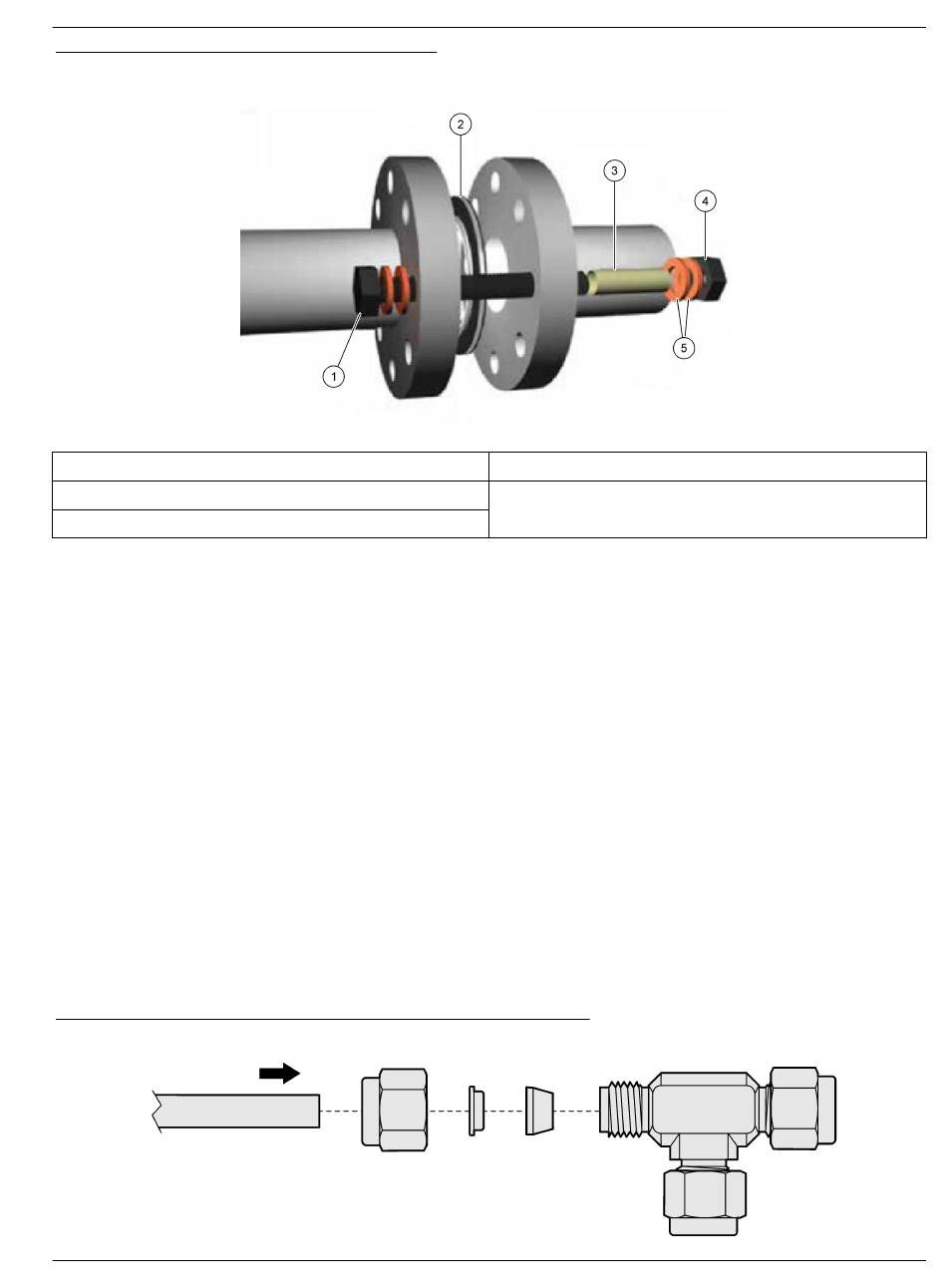

Abbildung 11 Beispiel für Flanschverbindung
1 Schraube
2 Abdichtung (Isoliermaterial)
3 Isolierhülse
5.6.9 Anschließen der Leitungen
5.6.9.1 Edelstahl-Leitungen
Abbildung 12 Ausrichtung der Klemmringe – Edelstahlleitungen
** Dies sind die Installationsanweisungen für alle Arten von AnaShell Schränken und
Schutzgehäusen. Siehe Projektspezifikationen für projektspezifische
Dokumentation.**
Verwenden Sie zum Anschließen der Edelstahl-Leitungen eine Edelstahl-
Schottverschraubung oder ein Außengewinde-Verbindungsstück.
Stellen Sie wie folgt eine Verbindung her:
1. Stellen Sie sicher, dass die Abmessungen des Schlauchs und des Anschlusses
übereinstimmen.
2. Führen Sie den Schlauch durch die Mutter und dann durch die beiden Klemmringe.
Die Ausrichtung der beiden Klemmringe ist wichtig. Siehe
3. Stecken Sie den Schlauch vollständig in das Verbindungsstück, und ziehen Sie die
Mutter von Hand fest.
4. Halten Sie das Verbindungsstück mit einem Schraubenschlüssel stabil. Ziehen Sie
die Mutter mit einem Schraubenschlüssel um 1/4 Umdrehung an (oder
1/8 Umdrehung bei Schläuchen mit einem Durchmesser von 4 mm oder kleiner).
5. Stellen Sie sicher, dass an den Schlauchverbindungen keine Lecks vorhanden sind.
4 Mutter
5 Beschichtete Stahl-Unterlegscheibe
Installation
Abbildung
12.
25
