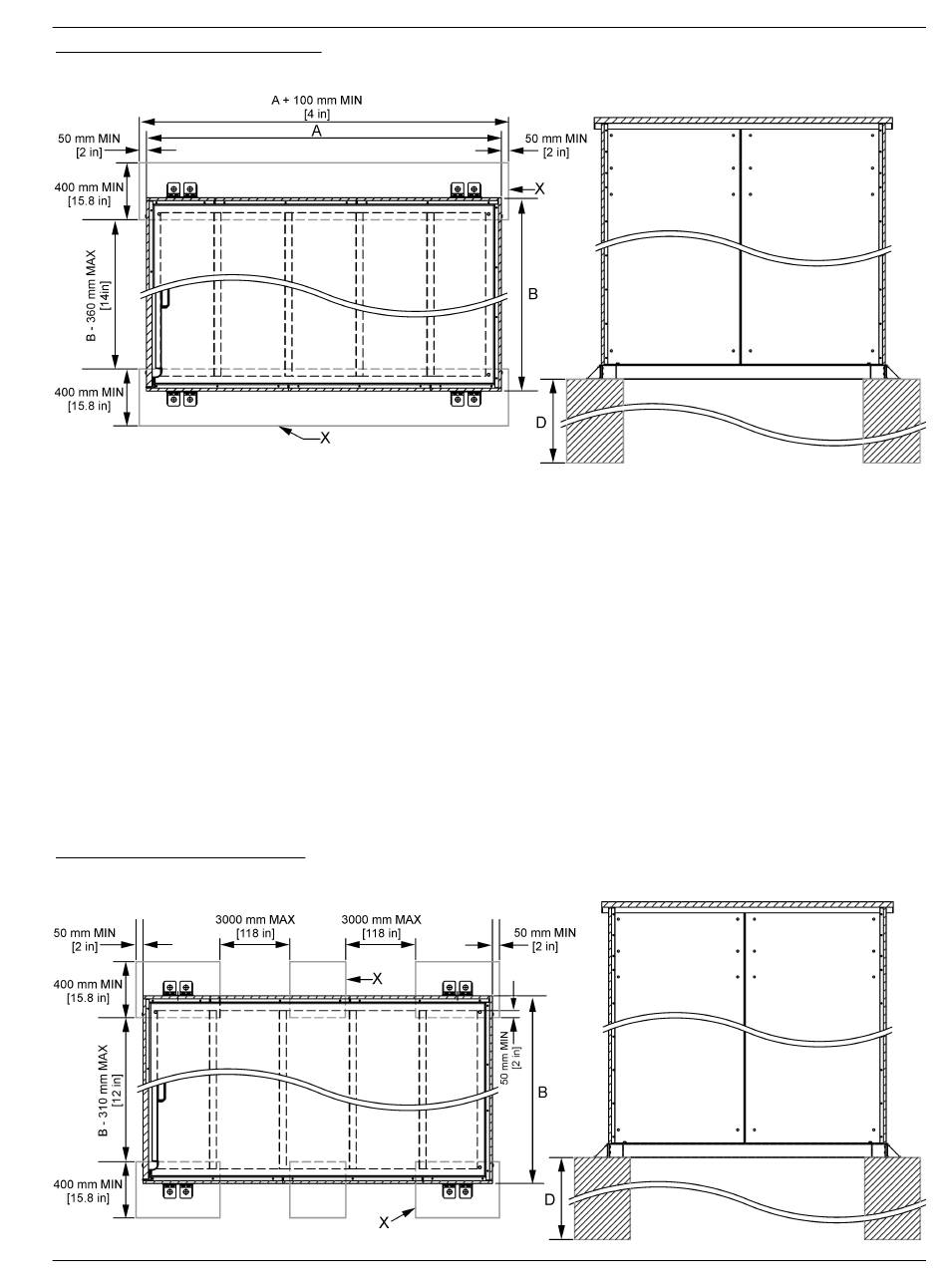

Abbildung 5 Streifenfundament
5.4.3 Punktfundament
Abbildung 6 Punktfundament
Die Installation des Schutzgehäuses auf einem Punktfundament gilt für begehbare
Schutzgehäuse (AS4x00). Die Option Punktfundament ähnelt der Option
Streifenfundament, die beiden Streifen sind jedoch in Blöcke unterteilt. Siehe
Abbildung
6.
Die Abmessungen des Blocks (X) lauten wie folgt:
Breite: mindestens 400 mm
Länge: Nach der Installation müssen bei den beiden Blöcken an den Enden der langen
Seiten des Schutzgehäuses mindestens 50 mm des Blocks nicht unter dem
Schutzgehäuse liegen. Der maximale Abstand zwischen den Blöcken auf der gleichen
Seite des Schutzgehäuses beträgt 3000 mm.
Tiefe (D): Basierend auf dem Boden am Installationsstandort.
Der maximale Abstand zwischen den Blöcken auf den gegenüberliegenden Seiten des
Schutzgehäuses ist die Breite des Schutzgehäuses minus 310 mm. Stellen Sie sicher,
dass sich die Blöcke an den beiden langen Seiten des Schutzgehäuses mindestens
155 mm unter dem Schutzgehäuse befinden.
